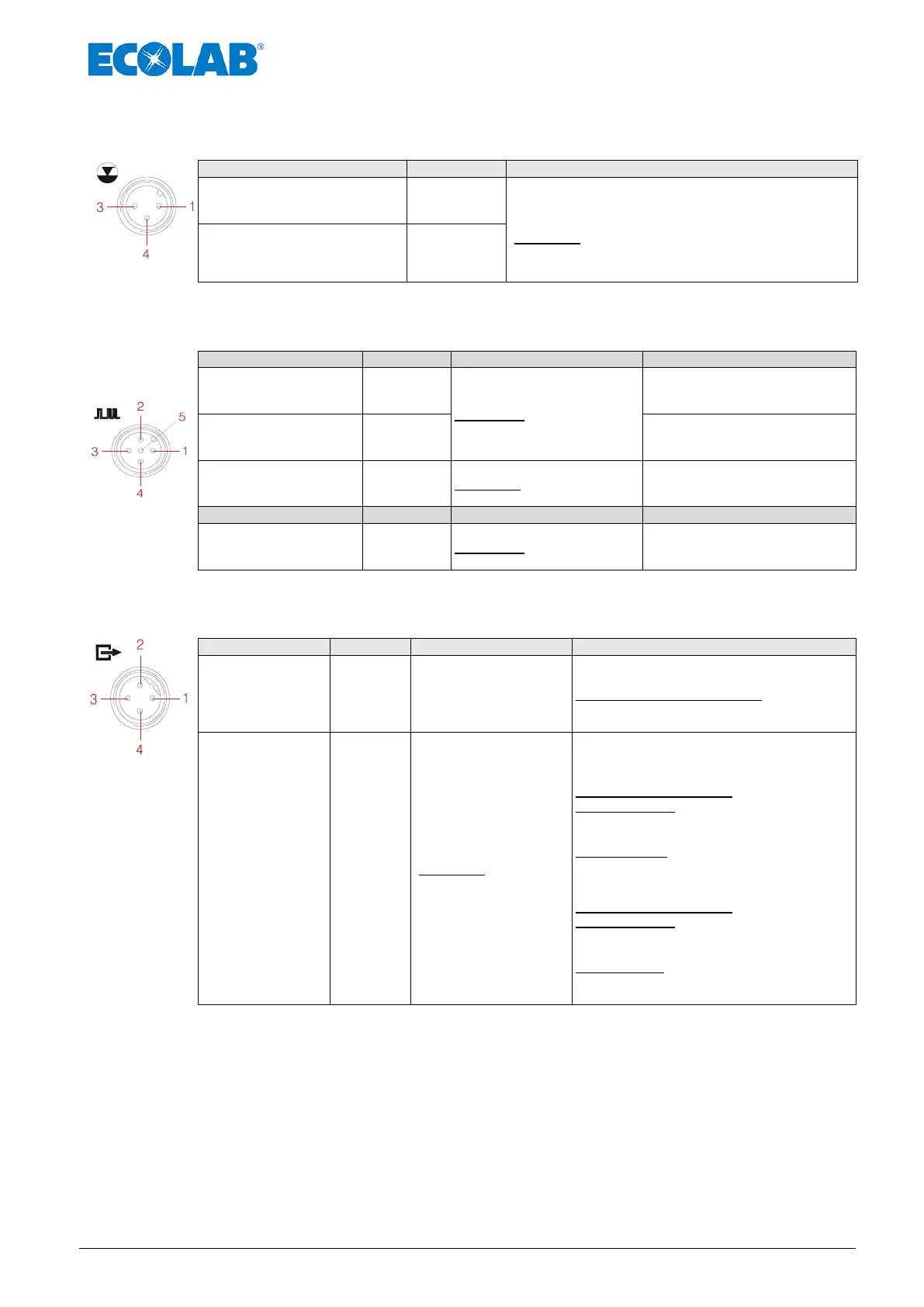

14.3.4 Montage d’entrées / Montage de sorties
14.3.4.1 Douille à fiche I
Fig. 14.3 Douille à
Signalisation des défauts
+
contact sans potentiel
Attention ;ne brancher aucune tension externe !
Signalisation de l’état vide
3 (bleu)
+
4 (noire)
14.3.4.2 Douille à fiche II
Fig. 14.4 Douille à
fiche II
Impulsion
+
contact sans potentiel
Attention ; ne brancher
aucune tension externe !
Durée d’enclenchement et de
déconnexion minimale : 15 ms
dosage/charge/
+
Signal normalisé
+
Attention ; observer la
polarité du signal raccordé !
0/4-20 mA, résistance ohmique :
environ 50 ohm
Alimentation externe
+
Attention ; ne brancher
alimentation pour appareils
externes
14.3.4.3 Douille à fiche III
Signalisation de
l’état vide / de
réserve / des
défauts
1 (brun)
+
2 (blanc)
Alimentation externe
tension maximale externe 230 VAC/DC, max.
3A
pour la signalisation de réserve:
contact environ ca. 500 ms fermé
contact environ ca. 500 ms ouvert
Signal de course
3 (bleu)
+
4 (noire)
Alimentation externe
Attention ; observer la
polarité du signal
raccordé !
Contact sans potentiel (électronique) ; tension
maximale externe 24VDC, max. 0,3A
lors de l’immobilisation : contact ouvert
pour un réseau de 50 Hz:
course de 100%:
contact environ 310 ms fermé
contact environ 180 ms ouvert
course de 50%:
contact environ 310 ms fermé
contact environ 660 ms ouvert
pour un réseau de 60 Hz:
course de 100%:
contact environ 260 ms fermé
contact environ 150 ms ouvert
course de 50%
contact environ 260 ms fermé
contact environ 550 ms ouvert
fiche III
