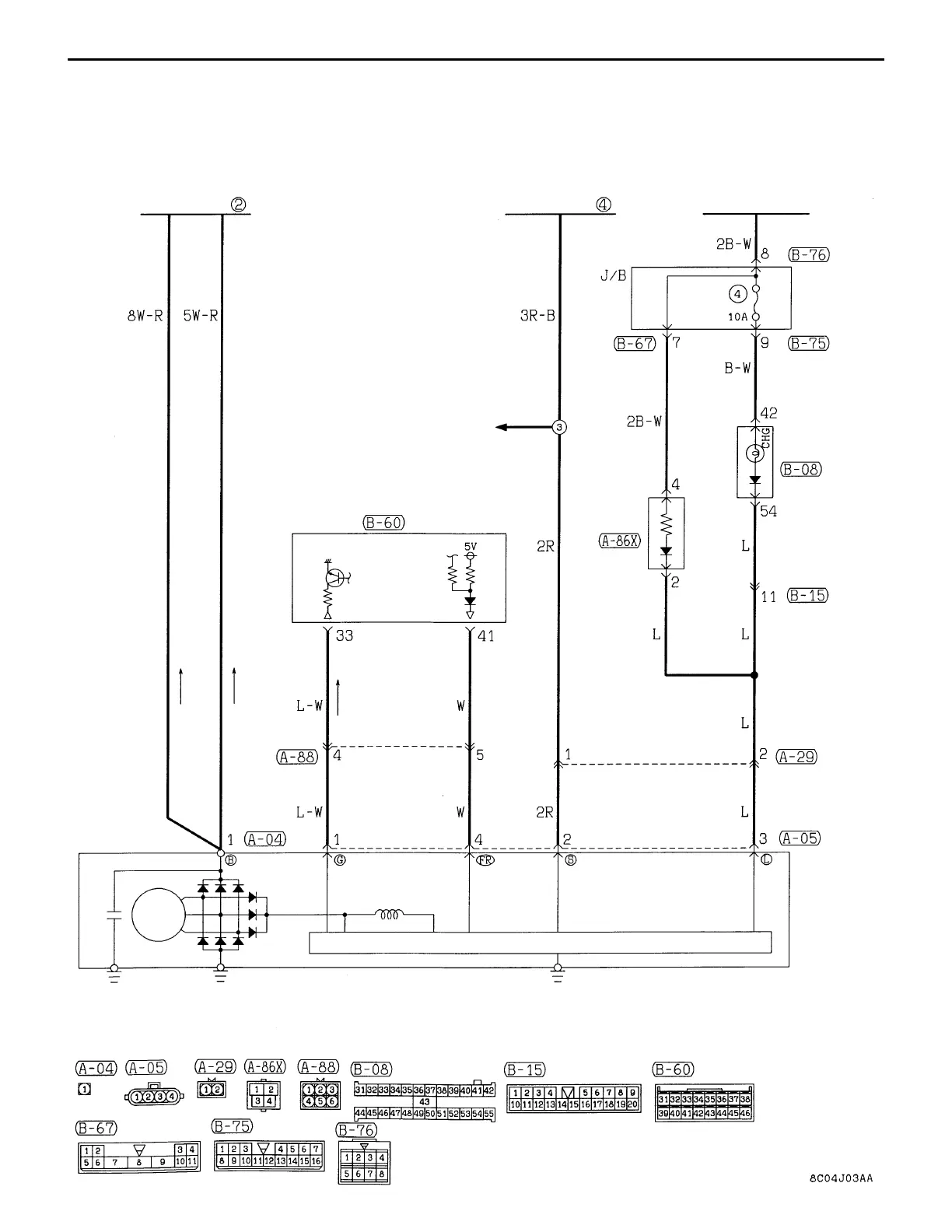

CIRCUIT DIAGRAM – Charging System
FUSIBLE LINK
FUSIBLE LINK
IGNITION
SWITCH (IG1)
• TAIL LAMP, POSITION
LAMP, LICENCE PLATE
LAMP, AND LIGHTING
MONITOR BUZZER
• POWER SUPPLY
• FOG LAMP
• HEADLAMP
ENGINE
CONTROL
UNIT
ALTERNATOR
RELAY
COMBINATION
METER
STATOR
COIL
FIELD COIL
ALTERNATOR
IC VOLTAGE REGULATOR
C-27
CHARGING SYSTEM
