SE-4
SEAT
General Description

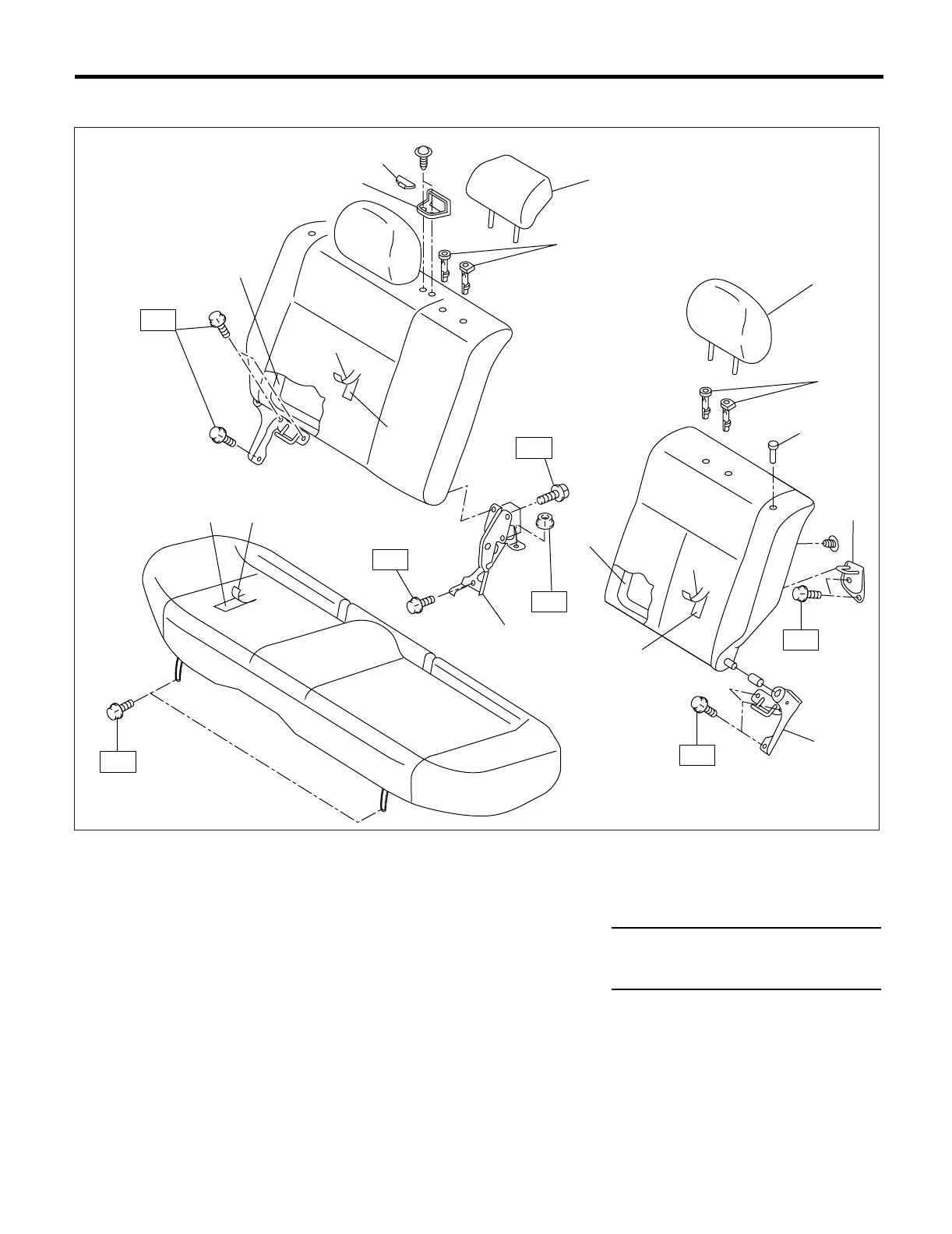

2. REAR SEAT
(1) Webbing guide cap (8) Seat cushion cover (15) Backrest cover LH
(2) Webbing guide (9) Seat cushion pad (16) Backrest frame LH
(3) Center pillow (10) Hinge CTR (17) Backrest pad LH
(4) Headrest free bushing (11) Hinge LH
(5) Backrest cover RH (12) Headrest Tightening torque: N·m (kgf-m, ft-lb)
(6) Backrest frame RH (13) Rear backrest knob T1: 24.5 (2.5, 18.1)
(7) Backrest pad (14) Striker T2: 33 (3.3, 24.6)
SE-00253
(1)
(2)
(4)
(3)
(8)
(5)
(6)
(7)
(9)
(10)
T2
T2
T2
T1
T1
T2
T2
(12)
(13)
(4)
(14)
(11)
(17)
(16)
(15)
