Bosch EPS 625 - Page 115

1 689 988 262 2017-12-26| Robert Bosch GmbH
Descripción del producto | EPS 625 | 115 es
1
2
5
4
3
458868_47Nkv

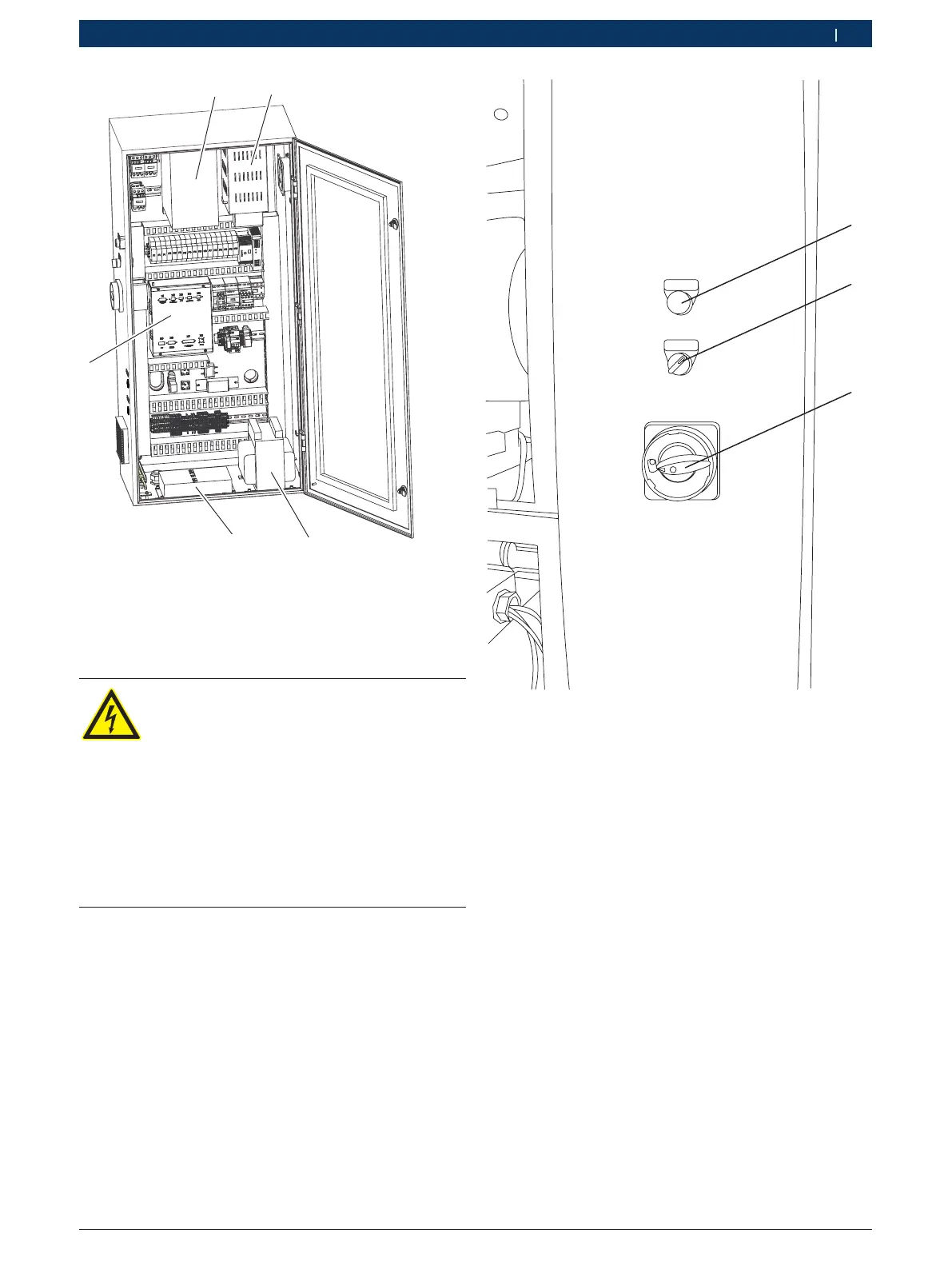

Fig. 7: Armario de distribución
1 Convertidor de frecuencia
2 Resistencia de frenado
3 Placa de circuito impreso de ordenador
4 Filtro antiparasitario
5 Transformador
PELIGRO – ¡Peligro de descarga eléctrica
debido a piezas conductoras de tensión!
El contacto con el convertidor de frecuencia
o la resistencia de frenado puede causar
descargas eléctricas incluso con la alimenta-
ción de tensión desconectada.
¶ Separar la alimentación de tensión.
¶ No tocar el convertidor de frecuencia ni la
resistencia de frenado durante 10 minu-
tos después de apagar la alimentación de
tensión.
MAINS ON
M/C LIGHT
OF
F
ON
458868_10Nkv
1
2
3
Fig. 8: Vista lateral del armario de distribución
1 Indicación de red
2 Interruptor de encendido y apagado para iluminación
del soporte de probetas graduadas
3 Interruptor principal
El Interruptor principal (Fig.8,Pos3) y el interruptor
de encendido y apagado de la iluminación del soporte
de probetas (Fig.8,Pos2) se encuentran en un lado
del armario de distribución.
i El orificio (Fig. 1, Pos. 8) sirve para guiar los cables
de una alimentación de tensión adicional de 230 VCA
en el armario de distribución. Para el cableado de la
alimentación de tensión adicional de 230 VCA en el
armario de distribución se debe contactar al servi-
cio postventa. No alterar el cableado eléctrico en el
armario de distribución. Bosch no asume ninguna
responsabilidad por daños causados por personal no
cualificado.
