190 | EPS 625 | Idrifttagningsv
i För att undvika transportskador säkras mätglashål-
laren med klämbygelanordningen (Fig.17,Pos.1).
Före var transport av EPS 625 måste mätglashållaren
säkras.
458868_97Nkv
1

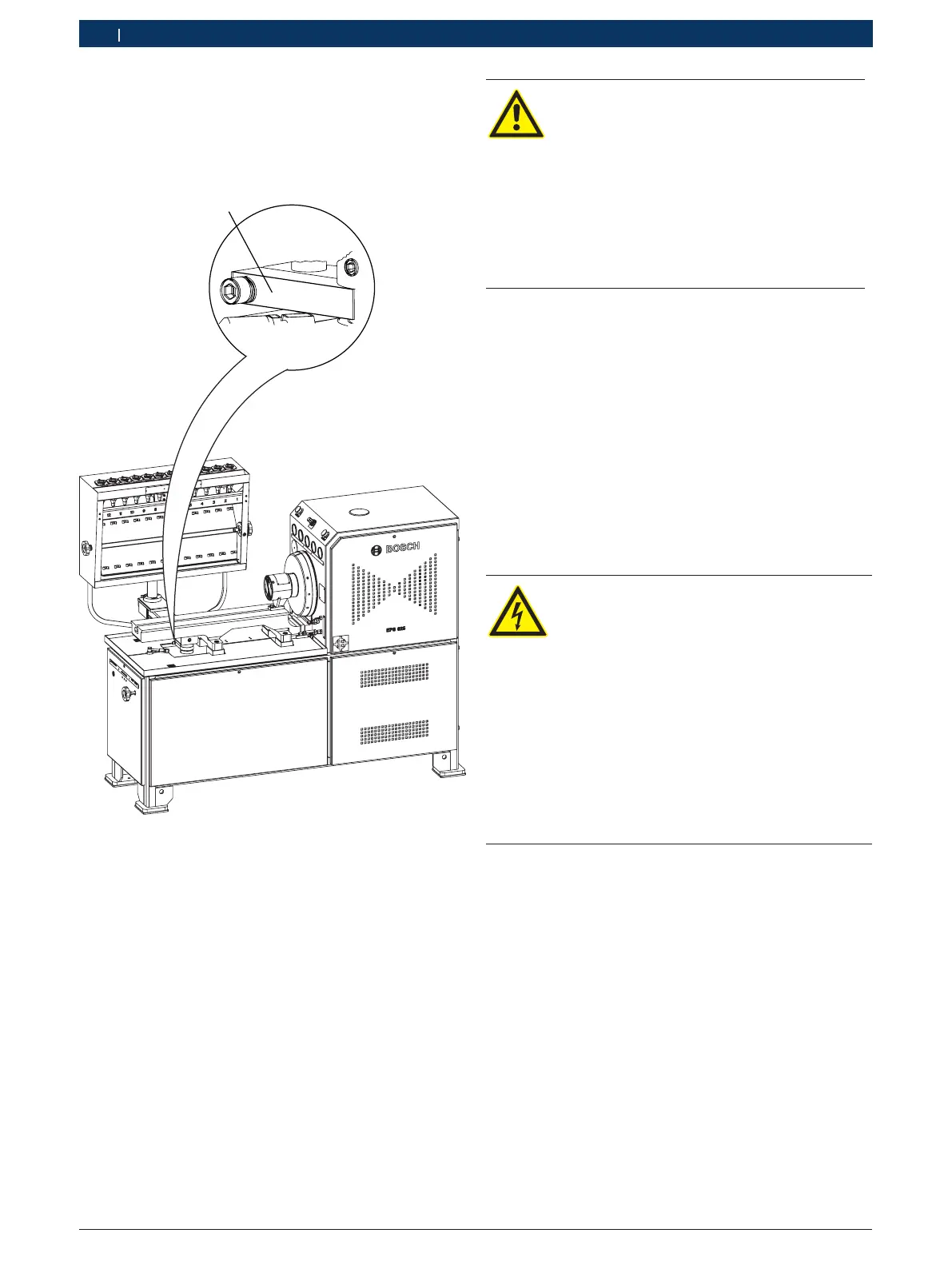

Fig. 17: Klämanordning för svängarmen
1 Klämanordning
6. Lossa klämanordningen (Fig.17,Pos.1).
7. Lyft mätglashållaren från uppspänningsskenan (se
Fig. 6).
8. Vrid mätglashållaren så att svängramen är väl till-
gänglig.
9. Ställ in mätglashållaren på en bekväm användnings-
höjd (se kapitel 3.5.5).
Varning – risk för skärskador genom kros-
sat mätglas!
Mätglasen krossas, när de stöts mot hårda
föremål (t.ex. armatur för insprutningspum-
pen).
¶ Vrid svängramen försiktigt. Kontrollera
att mätglasen inte stöter mot hårda
föremål.
¶ Krossat mätglas skall bytas omedelbart.
¶ Använd skyddshandskar.
10. Fäst mätglas (44 ccm och 260 ccm) efter varandra
försiktigt i fästfjädrarna på svängramen.
11. Vrid mätglashållaren till normalt läge igen.
12. Dra fast klämanordningen (Fig.17,Pos.1).
13. Ställ in mätglashållarens höjd.
14. Avlägsna högra sidopanelen (Fig.1, Pos. 16).
15. Anslut slangen vid underhållsenhetens avlopp
(Fig.9, Pos. 1).
16. För slangändan i ett avlopp eller i en samlingsbe-
hållare.
17. Sätt fast den bakre högra sidpanelen.
4.4.2 Nätanslutningar
FARA: Risk för elektriska stötar genom
spänningsförande delar!
Även när huvudströmbrytaren är frånkopp-
lad, står huvudströmbrytarens ingångsan-
slutningar L1, L2 och L3 under spänning.
Kontakt med huvudströmbrytarens ingångs-
anslutningar L1, L2 och L3 leder till elstöt,
hjärtstillestånd och dödliga skador.
¶ Arbeten på elskåpet får endast utföras av
kvalificerad elektriker eller befogad med-
arbetare under uppsikt av en kvalificerad
elektriker.
¶ Täck över eller lås spänningsförande delar.
! EPS 625 måste anslutas till spänningsnätet
(400V – 440V eller 200V – 240V). Det rekommende-
ras att använda en jordfelsbrytare med en nominell
felström på 300mA.
! Nätanslutningsledningens minsta tvärsnitt är 25 mm
2
för 220 Volt eller 10 mm
2
för 415 Volt.
