3.5.3 正面
1
2
3
4
5
6
7
8
13
12
11
10
9
458868_90Nkv

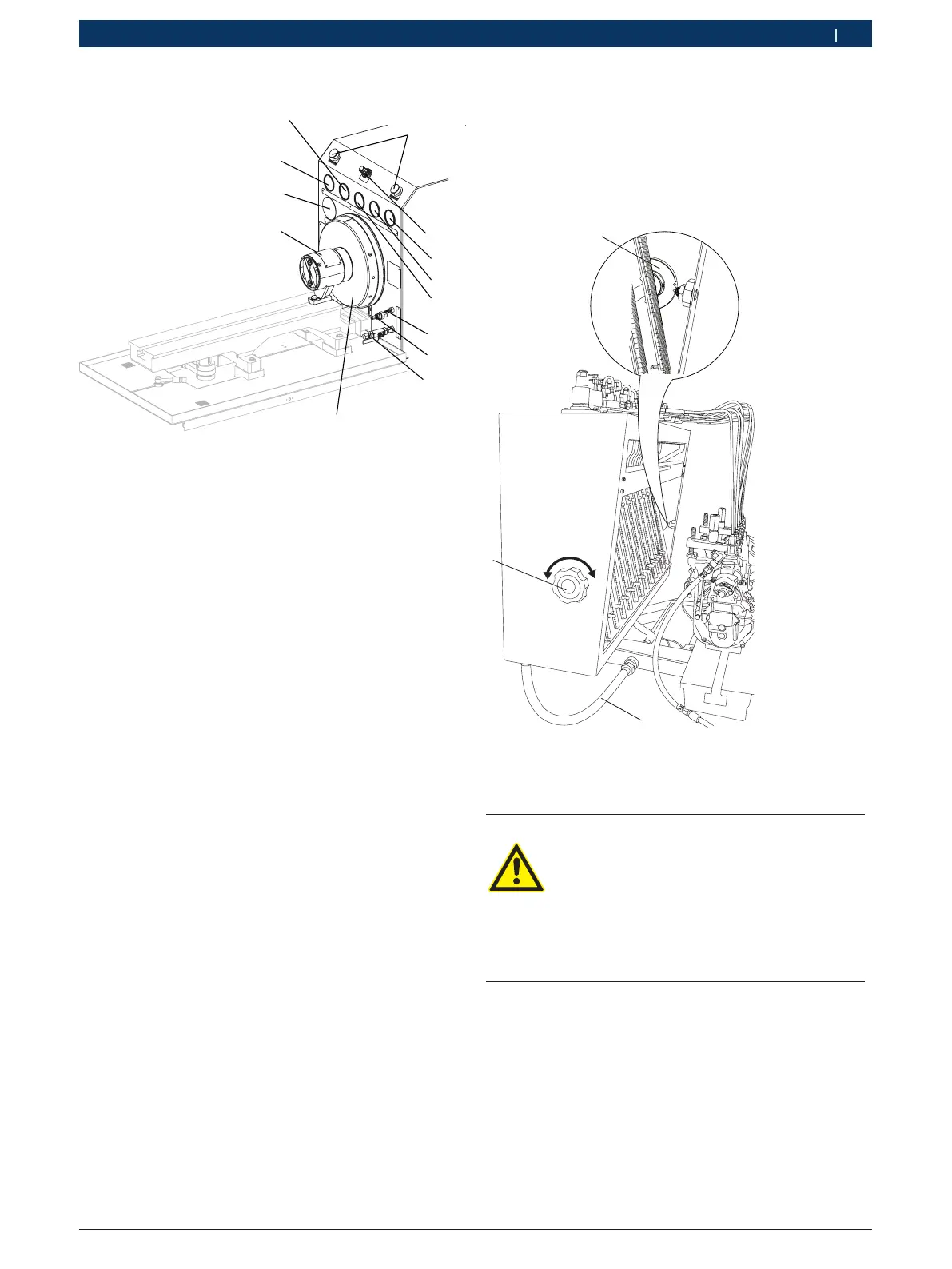

插图4: 正面
1 急停开关
2 压缩空气调节器
3 真空压力表/泵内压力0-250kPa
4 低压压力表0-600kPa
5 压缩空气压力表-100kPa-250kPa
6 压缩空气压力表接头
7 LDA的压缩空气供应接头
8 检测用油供给接头
9 飞轮
10保护罩
11润滑油压力表（可选）0-1MPa
12输油泵压力的压力表0-1600kPa
13高压压力表0-6MPa
i 润滑油压力表（插图4，编号11）仅当使用润滑油供
油装置（特殊配件，订购号码1687001977）时才会提
供。
3.5.4 检测台框架
检测台框架上可容纳驱动系统、量杯架
（插图1，编号1）、开关柜（插图1，编号3）、检测
用油油箱（插图12，编号4）、串联泵（插图12，编
号3）、热交换器（插图12，编号2）和压力调节阀。检
测台框架配有适当的加固装置，用以承受检测台的动态载
荷。在检测台框架的所有侧面均有盖板，进行保养时很容易
将其移去。
i 不要将沉重的部件（例如工具箱）放在检测台框架上或者
驱动电机下方的集油盘之中。
3.5.5 量杯架(MGT)
量杯架(MGT)（插图1，编号1）包括若干安置在钢外壳之
中的量杯。将量杯架固定在回转臂（插图1，编号21）
上。利用弹簧夹将量杯固定在回转框上。若要排空或者更
换44ccm～260ccm之间的量杯，可以利用旋钮（插图5
，编号1）转动回转框。棘轮盘（插图5，编号2）可限
制回转框的运动。
9
10
11
12
5
67
8
1
2
3
4
458868_20Nkv
1
2
3
插图5: 调整回转框
1 旋钮
2 棘轮盘
3 软管
警告–破裂的量杯有引起割伤的危险！
量杯与坚硬物体碰撞会破碎（例如喷油泵的附
件）。
¶ 小心转动回转框。注意量杯不要碰撞坚硬的
物体。
¶ 立即替换破碎的量杯。
¶ 戴上防护手套。
