284 | EPS 625 | Opis produktupl
i Należy się upewnić, że rama obrotowa blokuje się za-
wsze prawidłowo w pozycji pochylonej i pionowej,
aby nie mogło dojść do niezamierzonego obrócenia
wysięgnika (Rys.1,Poz.20).
Ilość oleju testowego wpływająca do naczynia próbnego
jest określana przez suwak separujący. Suwak zamykający
jest uruchamiany przez uchwyt elektromagnetyczny. Kie-
runkiem i odcinkiem ruchu uchwytu elektromagnetyczne-
go steruje elektroniczny sterownik urządzenia EPS 625.
Olej testowy jest odprowadzany przez wąż (Rys.5,Poz.3)
z uchwytu szklanych naczyń pomiarowych do zbiornika.
Przestawianie uchwytu szklanych naczyń pomiaro-
wych w płaszczyźnie poziomej
458868_25Nkv
4

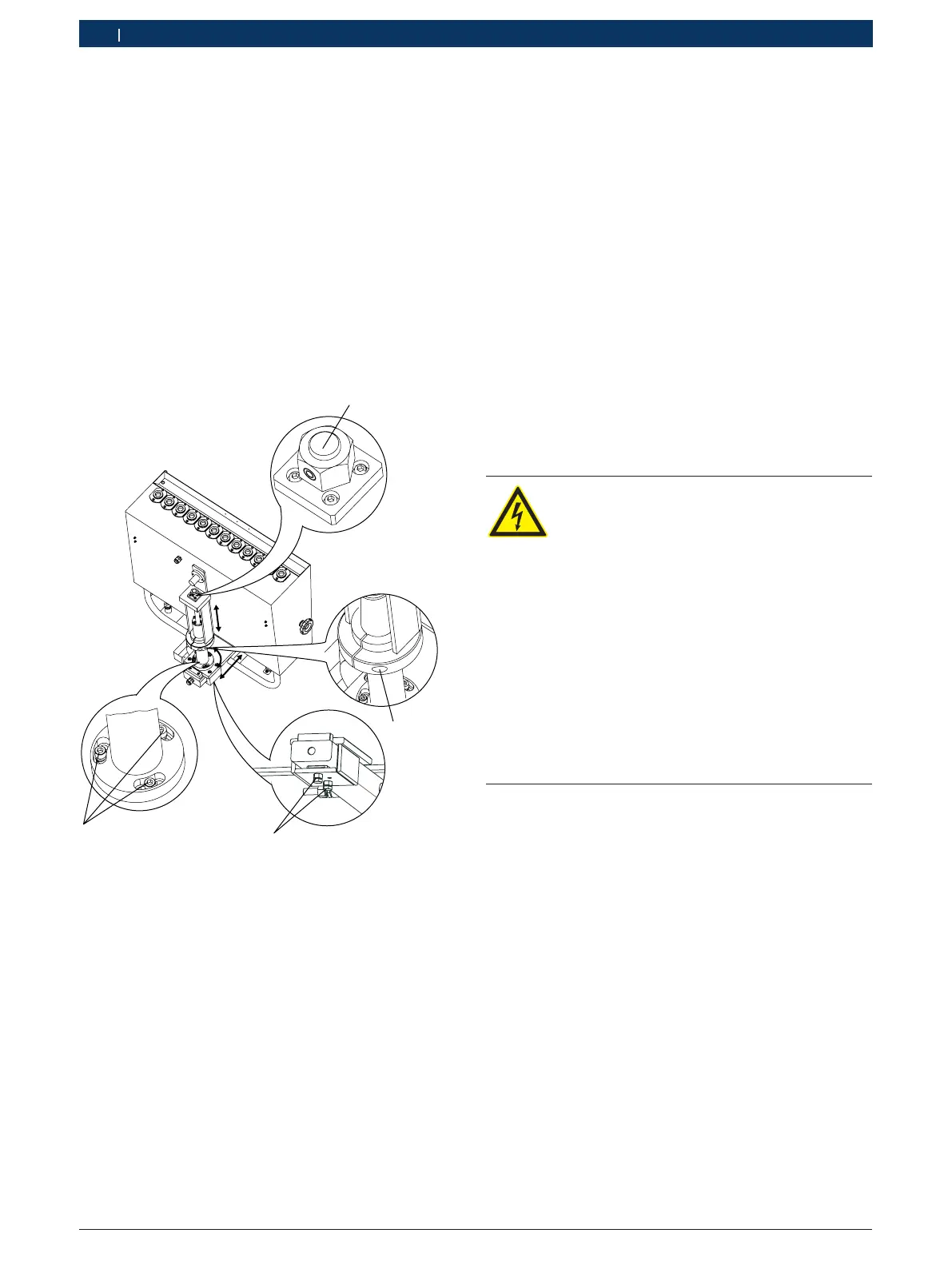

Fig. 6: Przegląd możliwości ustalania i przestawiania
1 nakrętka nastawcza
2 śruby mocujące płyty zaciskowej
3 śruby mocujące rurki prowadzącej
4 śruba ustalająca pozycji pionowej uchwytu szklanych naczyń po-
miarowych
Uchwyt szklanych naczyń pomiarowych jest osadzo-
ny na wysięgniku i może być obracany o 15° w obie
strony. W tym celu należy poluzować śruby mocujące
(Rys.6,Poz.4).
Aby przesunąć uchwyt szklanych naczyń pomiarowych
w płaszczyźnie poziomej, należy poluzować śruby mo-
cujące (Rys.6,Poz.2) i nakrętki, a następnie przesunąć
uchwyt szklanych naczyń pomiarowych na wysięgniku.
Maksymalny odcinek ruchu w poziomie wynosi 150 mm.
i Wysięgnik znajduje się pod szyną mocującą. Można
go obracać o 180°, dzięki czemu urządzenie EPS 625
można obsługiwać z obu stron (lewej i prawej).
Przestawianie uchwytu szklanych naczyń pomiaro-
wych w płaszczyźnie pionowej
Aby zmienić wysokość uchwytu szklanych naczyń
pomiarowych, należy poluzować śrubę mocującą
(Rys.6,Poz.3). Następnie można zmienić wysokość
uchwytu szklanych naczyń pomiarowych przez obróce-
nie nakrętki nastawczej (Rys.6,Poz.1). Możliwy zakres
ruchu uchwytu szklanych naczyń pomiarowych w pionie
wynosi 150 mm. Dzięki temu uchwyt szklanych naczyń
pomiarowych można optymalnie dopasowywać do róż-
nych długości przewodów ciśnienia kontrolnego. Wysię-
gnik można ustalać w żądanej pozycji przez dokręcenie
śruby imbusowej zacisku.
3.5.6 Szafka rozdzielcza
NIEBEZPIECZEŃSTWO - porażenie prądem
elektrycznym wskutek kontaktu z częściami
znajdującymi się pod napięciem!
Porażenie prądem wskutek kontaktu ze znaj-
dującymi się pod napięciem częściami (np.
wyłącznikiem głównym, płytkami elektronicz-
nymi) powoduje zranienia, zakłócenie pracy
serca lub śmierć.
¶ Prace wewnątrz szafki rozdzielczej mogą
być wykonywane tylko przez wykwalifiko-
wanych elektryków albo przeszkolone oso-
by pod nadzorem wykwalifikowanego elek-
tryka.
¶ Przykryć albo odgrodzić części znajdujące
się pod napięciem.
Wszystkie elektryczne podzespoły i elementy sterujące
wymagane do obsługi urządzenia znajdują się w szafce
rozdzielczej (Rys.7). Szafka rozdzielcza jest przymoco-
wana do ramy stołu probierczego.
