frDescription du produit | EPS 625 | 83
Pour augmenter l'air comprimé:
1. Tirer sur le capuchon (Fig.10, Pos.1) et
déverrouiller le régulateur d'air comprimé.
2. Tourner le régulateur d'air comprimé dans le sens
des aiguilles d'une montre.
Surveiller la pression sur le manomètre
(Fig.4,Pos.5). Tourner le régulateur d'air comprimé
jusqu'à atteindre la pression requise.
3. Appuyer sur le capuchon et l'arrêter.

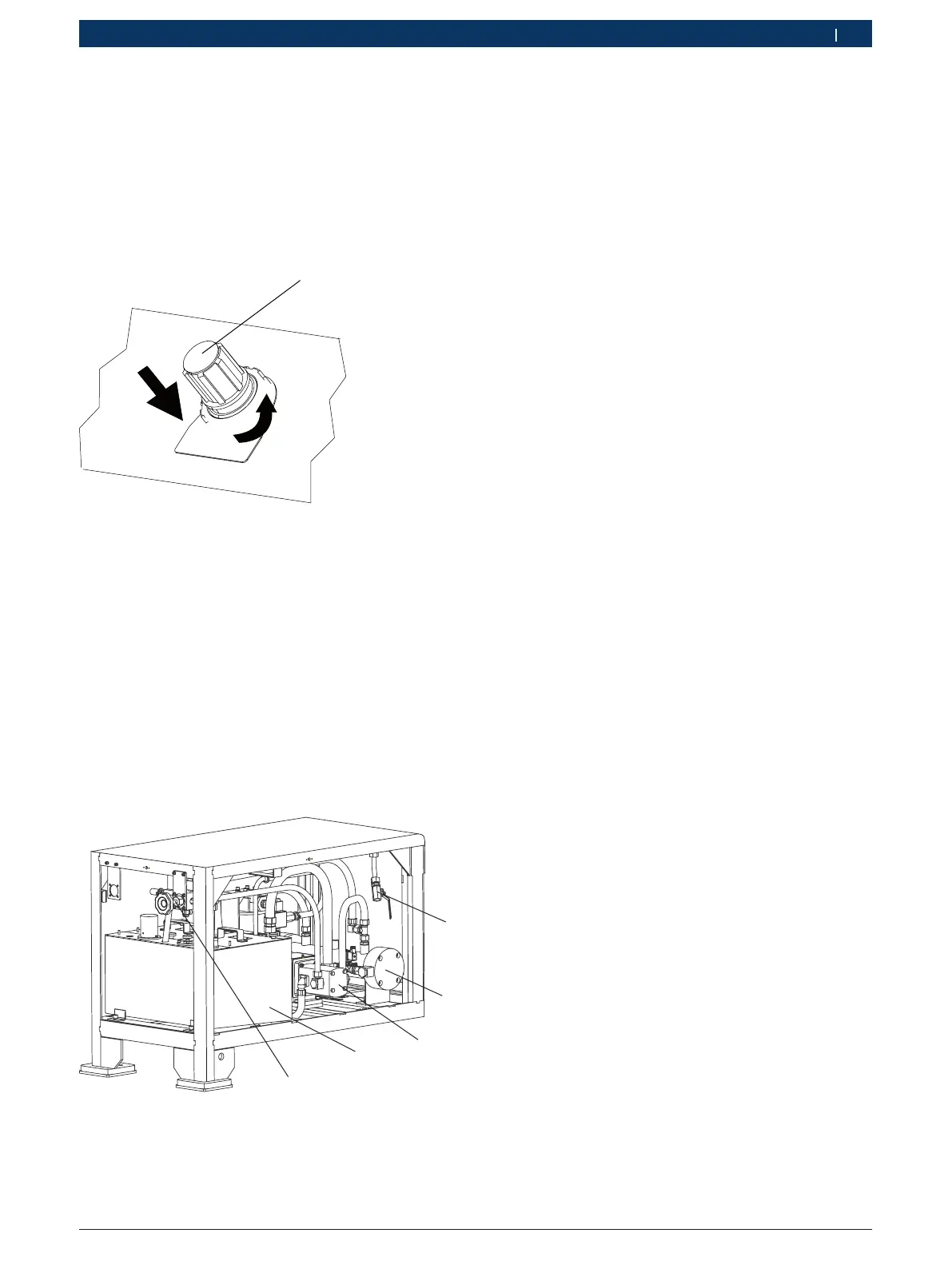

Fig. 11: Réduire la pression
1 Régulateur d'air comprimé
Pour réduire l'air comprimé:
1. Tirer sur le capuchon (Fig. 11, Pos. 1) et déver-
rouiller le régulateur d'air comprimé.
2. Tourner le régulateur d'air comprimé dans le sens
inverse des aiguilles d'une montre.
Surveiller la pression sur le manomètre
(Fig.4,Pos.5). Tourner le régulateur d'air comprimé
jusqu'à atteindre la pression requise.
3. Appuyer sur le capuchon et l'arrêter.
3.5.9 Alimentation en huile d’essai
458868_42Nkv
2
3
4
5
Fig. 12: Alimentation en huile d’essai
1 Robinet à bille
2 Échangeur de chaleur
3 Pompe tandem
4 Réservoir d’huile d’essai
5 Régulateur de pression
L'alimentation en huile d'essai est constituée d'une
pompe à huile d'essai(Fig.12, Pos.3) entraînée par un
moteur électrique. Ce système envoie de l'huile d'essai
à la pompe d'injection pendant le contrôle.
i La pompe à huile d'essai se met en marche automati-
quement après le démarrage du logiciel EPS 945.
Un accouplement relie la pompe à huile d'essai au mo-
teur électrique. L'alimentation en huile d'essai est fixée
au plateau inférieur du cadre du banc d'essai.
! Assurez-vous que le sens de rotation du moteur
électrique correspond à la flèche indiquant le sens
de rotation sur le moteur.
3.5.10 Régulateur de pression pour haute et
basse pression
Le régulateur de pression (Fig.12, Pos.5) est utilisé
pour le réglage de la pression de l'huile d'essai envoyée
à la pompe d'injection pendant le contrôle. Lorsque le
régulateur de pression est tourné jusqu'à la butée dans
le sens inverse des aiguilles d'une montre, l'huile d'es-
sai est soumise à une haute pression (jusqu'à 4MPa).
Lorsque le régulateur de pression est tourné dans le
sens des aiguilles d'une montre, l'huile d'essai est sou-
mise à une basse pression.
La pression peut être réglée entre 0MPa et 0,35MPa
en tournant la molette du régulateur de pression en
conséquence.
3.5.11 Alimentation en huile lubrifiante
(accessoirespécial)
L'alimentation en huile lubrifiante 1687001977 est
utilisée par les pompes d'injection sans graissage au
carter.
i L'alimentation en huile lubrifiante 1687001977
peut être commandée chez le distributeur Bosch.
Le dispositif d'alimentation en huile lubrifiante est fixé
au plateau inférieur du cadre du banc d'essai. Le dis-
positif d'alimentation en huile lubrifiante comprend un
réservoir d'huile lubrifiante avec une pompe et un filtre.
La pression de l'huile lubrifiante s'affiche sur la face
avant du manomètre (Fig.4, Pos.11).
! Ne mettre en marche l'alimentation en huile lubri-
fiante qu'une fois le réservoir d'huile lubrifiante
rempli d'huile lubrifiante.
i Le raccord d'alimentation et le raccord de retour
pour l'alimentation en huile lubrifiante sont ver-
rouillés avec un bouchon de verrouillage. Retirer le
bouchon en cas d'utilisation de l'alimentation en
huile lubrifiante.
