1 689 988 262 2017-12-26| Robert Bosch GmbH
258 | EPS 625 | Colocação em funcionamentopt
i Para evitar danos provocados pelo transporte, o su-
porte para frascos graduados é fixado com o dispo-
sitivo da alça de fixação (Fig.17,Pos.1). É obrigató-
rio fixar o suporte para frascos graduados antes de
transportar o EPS 625.
458868_97Nkv
1

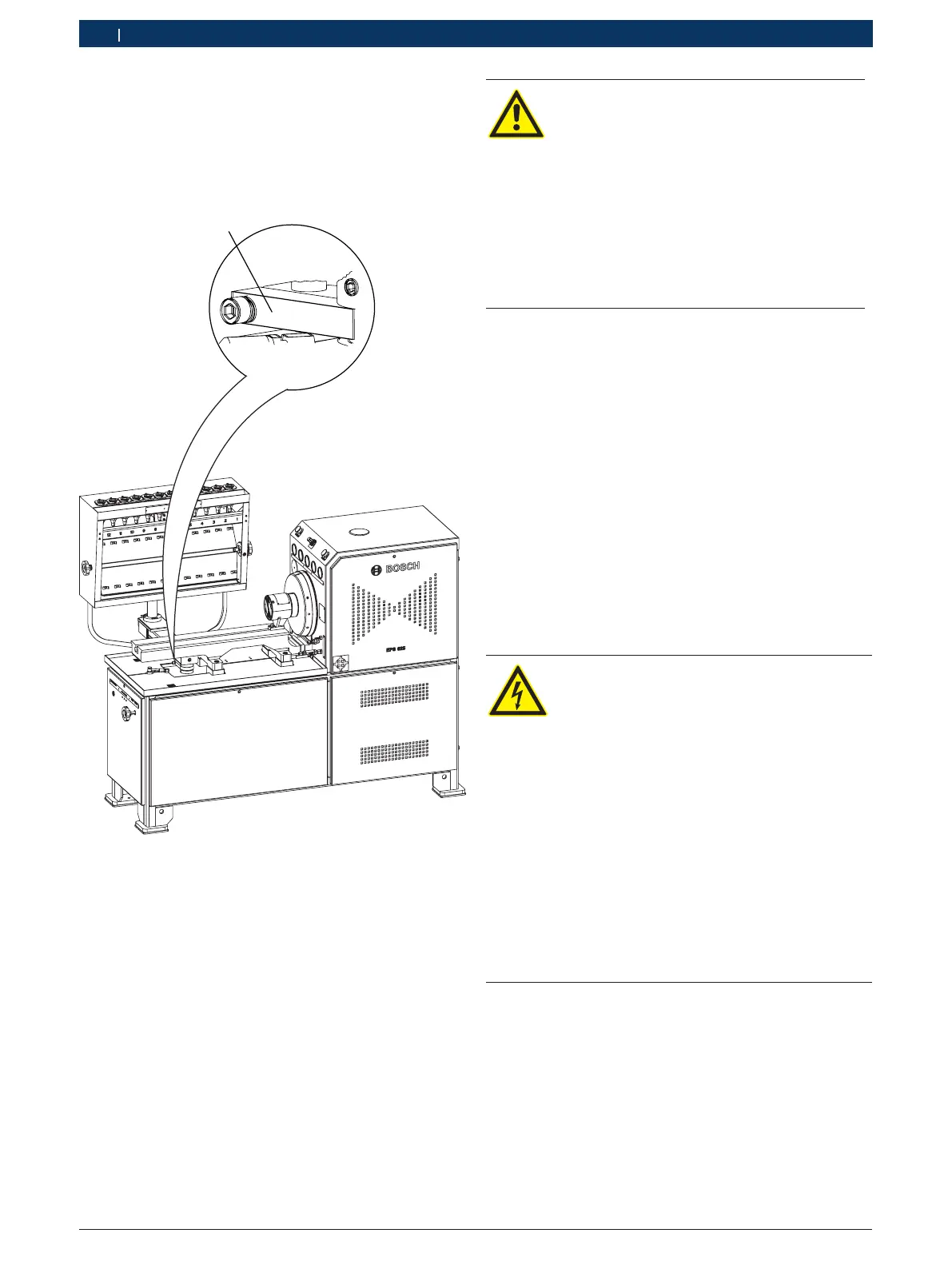

Fig. 17: Dispositivo de aperto para o braço oscilante
1 Dispositivo de aperto
6. Solte o dispositivo de aperto (Fig.17,Pos.1).
7. Levante o suporte para frascos graduados da calha
de fixação (ver fig. 6).
8. Rode o suporte para frascos graduados de modo
aacessar facilmente a armação giratória.
9. Ajuste o suporte para frascos graduados a uma altu-
ra de operação confortável (ver Cap. 3.5.5).
Aviso – Perigo de corte devido a frasco
graduado partido!
Os frascos graduados quebram quando
batem contra objetos duros (por ex., valvu-
larias da bomba injetora).
Rode com cuidado a armação giratória.
Tenha cuidado para que os frascos não
batam contra objetos duros.
Substitua imediatamente o frasco gradu-
ado partido.
Use luvas de proteção.
10. Coloque os frascos graduados (44 ccm e 260 ccm)
sucessivamente com cuidado nas molas de re-
tenção da armação giratória.
11. Rode o suporte para frascos graduados novamente
para a posição normal.
12. Aperte o dispositivo de aperto (Fig.17,Pos.1).
13. Ajuste a altura do suporte.
14. Remova a cobertura lateral traseira direita
(Fig.1,Pos. 16).
15. Ligue a mangueira à saída da unidade de prepara-
ção do ar (Fig.9,Pos. 1).
16. Coloque a extremidade da mangueira em uma área
de escoamento ou em um recipiente de recolha.
17. Fixe a cobertura lateral traseira direita.
4.4.2 Ligações à rede
PERIGO: Perigo de descarga devido a peças
condutoras de tensão!
Mesmo quando o interruptor principal está
desligado, as ligações de entrada L1, L2 e L3
do interruptor são condutoras de tensão. O
contato com as ligações de entrada L1, L2 e
L3 do interruptor principal provoca descarga
elétrica, falhas cardíacas e ferimentos mor-
tais.
Os trabalhos no armário de comando só
podem ser executados por eletricistas
qualificados ou colaboradores autorizados
sob vigilância de um eletricista qualifi-
cado.
Cubra ou isole as peças condutoras de
tensão.
! O EPS 625 tem de ser ligado à rede de tensão (400V
a 440V ou 200V a 240V). Recomendamos a utiliza-
ção de um disjuntor diferencial residual com corren-
te nominal de defeito de 300mA.
! A seção mínima do cabo de ligação à rede é de
25mm
2
para
220 volts ou
10 mm
2
para
415 volts.
