Bosch EPS 625 - Příprava Zkoušky

1 689 988 262 2017-12-26| Robert Bosch GmbH
Provoz | EPS 625 | 331 cs
5.4 Příprava zkoušky
! Hlavní spínač (Obr. 1, Pol. 7) EPS 625 vypínejte vždy
před připojení nebo sejmutím vstřikovacího čerpadla.
1. Vstřikovací čerpadlo (Obr. 22, Pol. 5), které chce-
te zkoušet, upevněte pomocí potřebného mon-
tážního příslušenství na upínacím stole čerpadla
(Obr.22,Pol.6).
2
1
3
4
5
6
7
8
9
10
11
458868_21N
kv
1
456
2
3

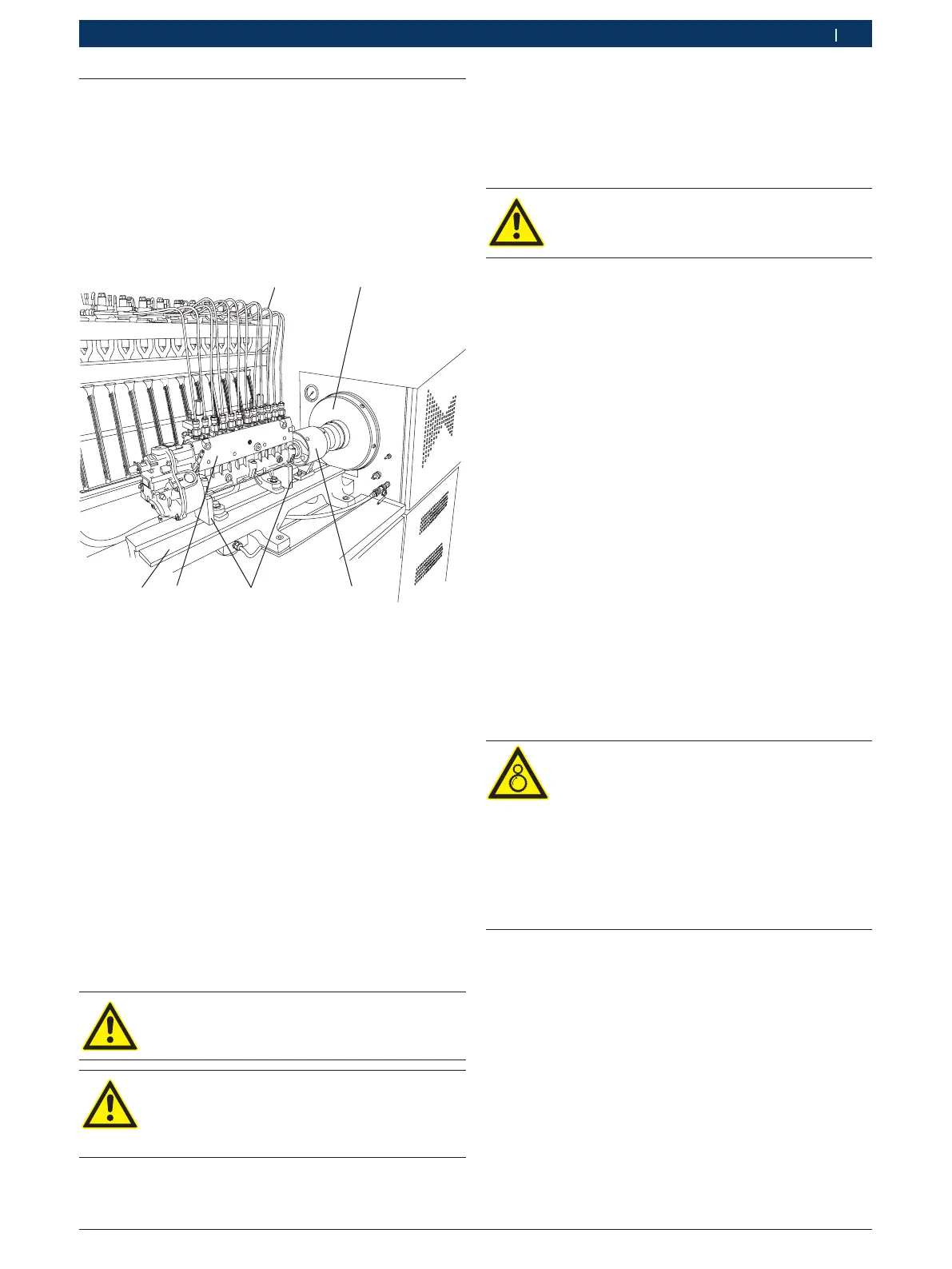

Obr. 22: Umístění vstřikovacího čerpadla na zkušební stanici
1 Vysokotlaká zkušební vedení
2 Setrvačník
3 Ochranný kryt
4 Upínací kozlík
5 Vstřikovací čerpadlo
6 Upínací stůl
i Montážní příslušenství je možno objednat u prodej-
ce Bosch.
! Upínací šrouby dotáhněte momentovým klíčem (hod-
noty utahovacího momentu viz Kap.9.3). Upínací
šrouby, které nebyly správně upevněny, se mohou bě-
hem provozu zkušební stanice uvolnit. Nadměrné do-
tažení šroubů může způsobit poškození. Kromě toho
se šrouby mohou zlomit. V každém případě může do-
jít k poškození spojky, a části spojky mohou být vy-
mrštěny.
Před spuštěním pohonu se ujistěte, že je
ochranný kryt nasazen.
ISO-spojka pohonu je bezpečnostní součástí
EPS 625. ISO-spojku pohonu smí opravovat
výhradně servisní technik Bosch.
2. Pomocí otočného kolíku upevněte polovinu spojky
vstřikovacího čerpadla na upínací čelist spojky
pohonu. Ujistěte se, že je dodržena vzdálenost 1mm
až 2mm mezi spojkou vstřikovacího čerpadla a spoj-
kou pohonu.
Otočný kolík, pomocí kterého se setrvačník
ručně otáčí, nesmí zůstat v upínacích otvo-
rech setrvačníku!
3. Upínací šroub upínacích čelistí utáhněte definova-
ným utahovacím momentem.
4. Vysokotlaká zkušební vedení (Obr.22,Pol.1) připoj-
te ke vstřikovacímu čerpadlu.
i Pomocí dodatečné mezipříruby je možné u malých
vstřikovacích čerpadel měnit polohu upnutí.
5. Připojte přívod a zpětné vedení zkušebního oleje.
i U rozdělovacích čerpadel musí být připojeny také tla-
koměry pro měření vnitřního tlaku a měření tlaku po-
dávacího čerpadla (zvláštní příslušenství).
i Při kontrole vstřikovacích čerpadel používejte vypla-
chovací ventil. Hadicové vedení pro přívod a zpětné
vedení zkušebního oleje jsou rozsahem dodávky zku-
šební stanice.
i Snímač teploty na vyplachovacím ventilu musí být zá-
sadně instalován tak, aby byl spojovací kabel instalo-
ván vertikálně.
Výstraha – Nebezpečí vtažení rotujícími sou-
částmi!
Rotující díly mohou zachytit oděv, šperky
nebo vlasy a způsobit těžká poranění.
¶ Dodržujte dostatečný odstup k rotujícím
apohyblivým dílům.
¶ Rotující díly přikryjte.
¶ Ruce držte v dostatečné vzdálenosti od ro-
tujících dílů.
6. Zapněte počítač a spusťte software EPS 945.
7. Na tlakovém regulačním ventilu nastavte tlak přítoku
(Obr. 1, Pol. 18).
"Čerpadlo je nyní připraveno ke zkoušce.
