1. Podłączyć trójfazowy przewód sieciowy o pojem-
ności 50 A z trójfazowego rozłącznika sieciowego o
wartości 50 A z bezpiecznikiem albo miniaturowym
bezpiecznikiem automatycznym jako zabezpiecze-
niem.
2. Przeprowadzić przewód sieciowy przez skrętkę w
podłodze szafki rozdzielczej do wyłącznika główne-
go.
3. Połączyć układ zasilania napięciem w następujący
sposób ze złączami wyłącznika głównego:
$ L1 do zacisku 1 wyłącznika głównego.
$ L2 do zacisku 3 wyłącznika głównego.
$ L3 do zacisku 5 wyłącznika głównego.
$ Podłączyć przewód ochronny do pośredniego ob-
wodu uziemiającego w podłodze szafki rozdziel-
czej.
i Zapewnić połączenie przewodu ochronnego żółto-
zielonym kablem o przekroju 10 mm
2
z uziemnikiem
3-fazowego przewodu sieciowego.
! Zapewnić przepisowe uziemienie kanału kablowego
połączonego z szynami zbiorczymi układu zasilania
napięciem.
4. Przetestować przewód ochronny w celu sprawdzenia
skuteczności uziemienia.
5. Sprawdzić napięcie obwodu pierwotnego transfor-
matora sterującego. Złącza obwodu pierwotnego na-
leży zmodyfikować w zależności zmierzonego napię-
cia obwodu pierwotnego.
i Kierunek musi być zgodny ze strzałką na silniku elek-
trycznym. Jeśli kierunek obrotu jest nieprawidłowy,
wyłączyć wyłącznik główny i układ zasilania napię-
ciem. Zamienic miejscami dwie fazy złącza napięcia i
powtórzyć kontrolę.
4.4.3 Podłączanie dodatkowego układu zasilania
napięciem
i Do tego rozdziału należy się zastosować, jeżeli po-
trzebna jest dodatkowa listwa zasilająca do zasilania
napięciem 230 VAC.
! Zalecamy użycie listwy zasilającej z własnym zabez-
pieczeniem.
Niebezpieczeństwo - zagrożenie pożarem
wskutek nieprawidłowego używania listwy
zasilającej!
Dostający się do listy zasilającej olej wyso-
koprężny albo olej testowy ISO 4113 zapala
się i powoduje pożar.
¶ Nie umieszczać listwy zasilającej w pobli-
żu oleju wysokoprężnego lub oleju testo-
wego ISO 4113.
1. Odłączyć wtyczkę kabla sieciowego listwy zasilającej.
2. Wyłączyć urządzenie EPS 625.
3. Otworzyć szafę rozdzielczą.
1
2
3
458868_102Nk
v

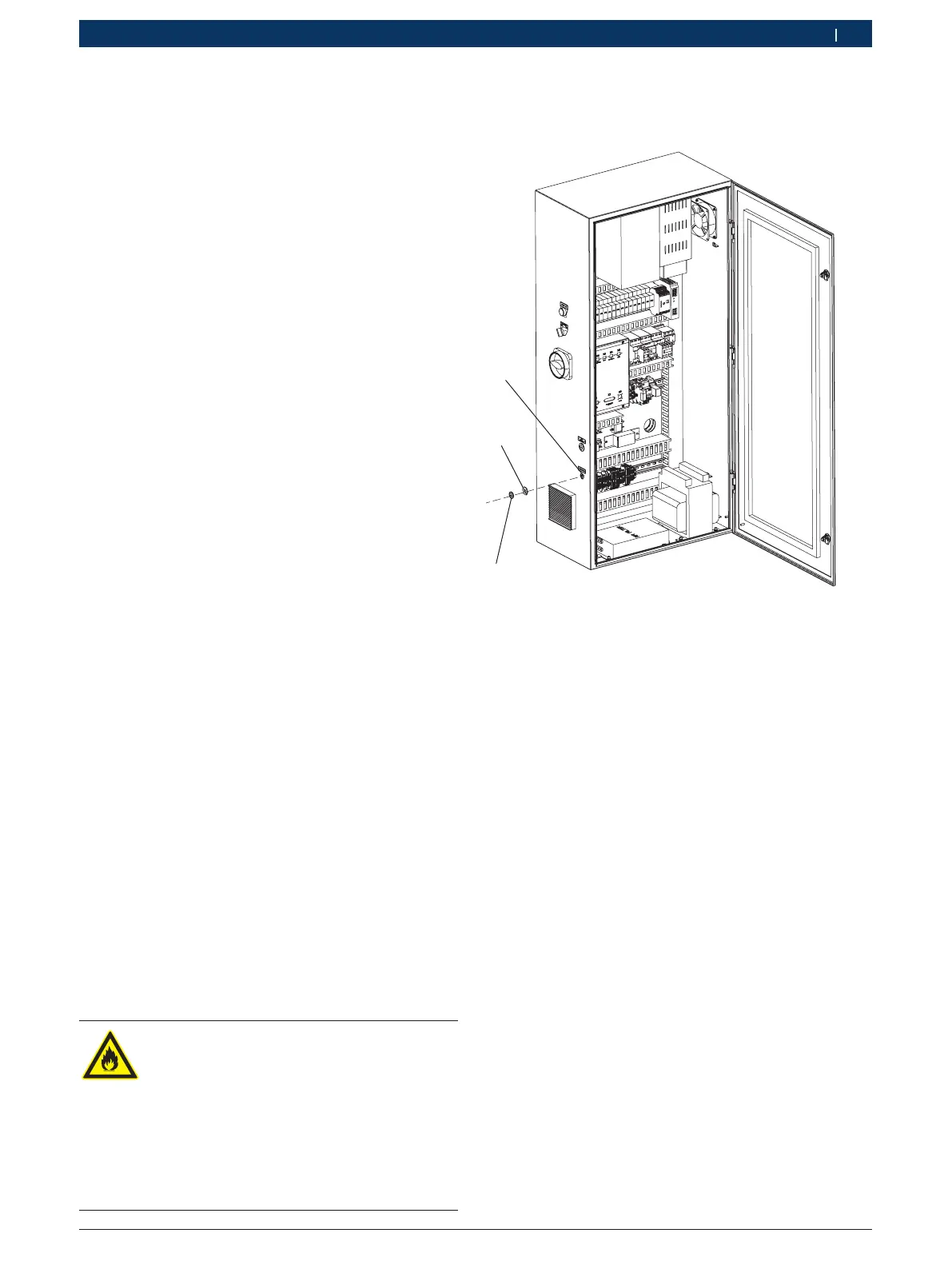

Fig. 18: Otwarta szafa rozdzielcza EPS 625
1 Zatyczka
2 Nakrętka sześciokątna
3 Przepust
4. Wyjąć zatyczkę (Rys. 18, Poz. 1). Zachować nakrętkę
sześciokątną (Rys. 18, Poz. 2).
5. Wsunąć złączkę śrubową do przewodów (wchodzi w
zakres dostawy urządzenia EPS 625) do przepustu.
6. Przymocować złączkę śrubową do przewodów na-
krętką sześciokątną (Rys. 18, Poz. 2).
7. Przeciągnąć przewód podłączeniowy listwy zasilają-
cej przez złączkę.
i Upewnić się, że podłączony przewód nie jest skręco-
ny ani napięty.
