Bosch EPS 625 - 检测用油接口

1 689 988 262 2017-12-26| Robert Bosch GmbH
396|EPS625|调试zh
12 3

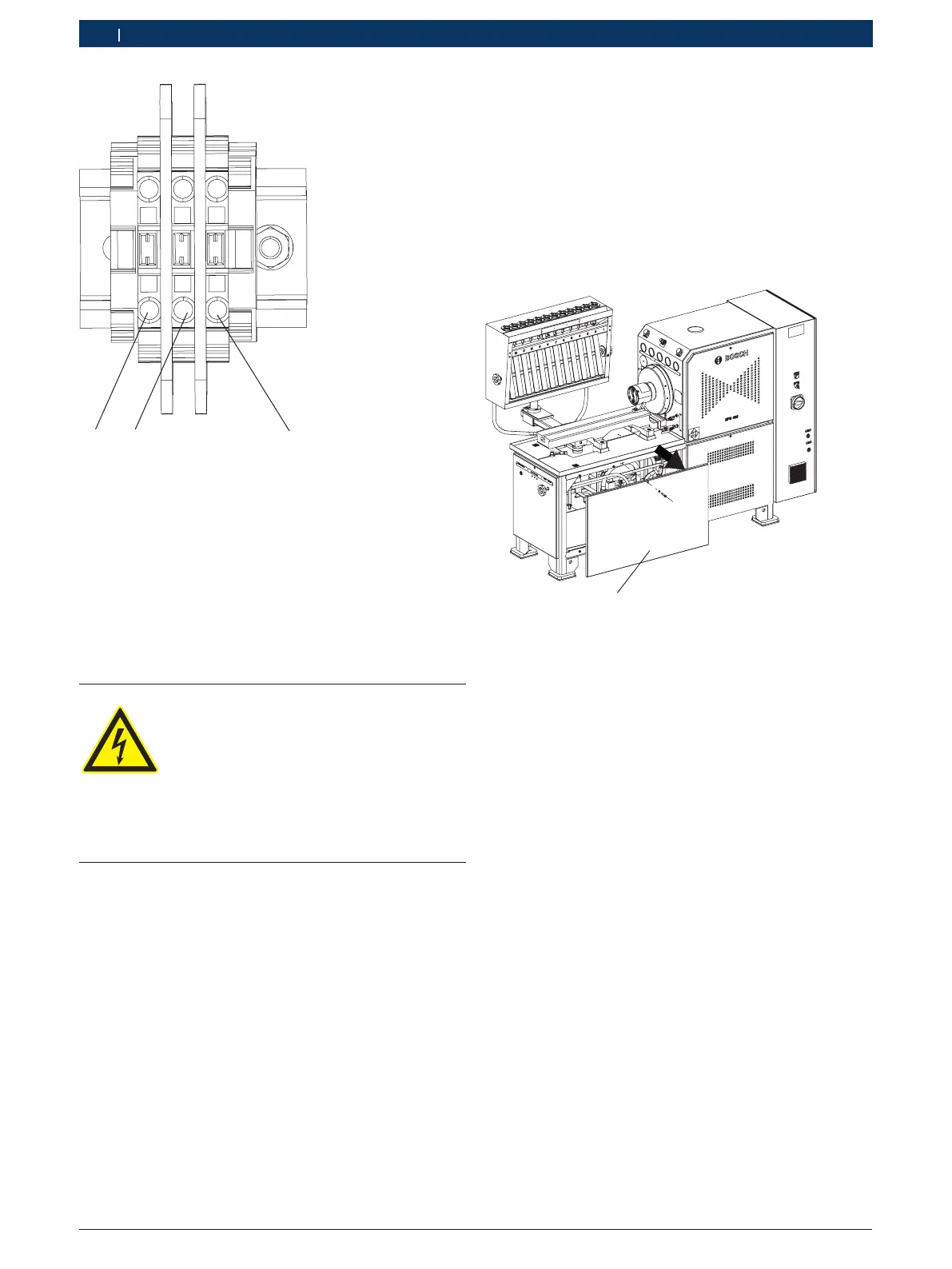

插图19: 额外230VAC电源的接线端子盒
1 相位
2 零线
3 地线
i 注意电路图。
8. 如下连接插座组的连接线：
$ 相位连接在端子16上。
$ 零线连接在端子17上。
$ 地线连接在端子PE上。
危险–带电部件有引起电击的危险！
触碰带电部件（例如总开关，印刷电路板）会
导致触电受伤、心脏停跳和死亡。
¶ 只有电气专业技术人员才允许操作电气设备
或者生产设备，学徒只可在电气专业技术人
员的照看指导下工作。
¶ 覆盖或遮挡带电部件。
¶ 不得触碰带电部件或绝缘已损坏的部件。
9. 接通EPS625。
10. 用万用表检测插座组相位和零线之间的电压。
 电压必须为230VAC+-10%。
i 如果电压不是230VAC+-10%，则必须检查电源。执行
地线检测。
11. 安全地放置插座组。
12. 关上开关柜。
"额外电源的连接已完成。
4.4.4 检测用油接口
i EPS625的所有检测用油接口在出厂时均已连接好，随
时可以使用。
1. 移去下方的侧面盖板（插图20，编号1）。
458868_85Nkv
1
插图20: 打开下方的侧面盖板
1 下方的侧面盖板
2. 检查所有液压接口是否牢固。
i 重新拧紧松动的接口。
3. 移去油箱盖板上的固定螺丝（插图13，编号2）。
4. 移去盖板（插图13，编号1）。
! 仅可使用ISO4113规定的检测用油。不可使用易燃的液
体，如汽油、煤油或者稀释剂。
5. 用一块干净柔软的擦布仔细清洁检测用油油箱。
