Bosch EPS 625 - Spojka Pohonu; Nastavení Zásuvného Dílu Nosiče Odměrek

1 689 988 262 2017-12-26| Robert Bosch GmbH
Údržba | EPS 625 | 339 cs
458868_36Nkv
1
23

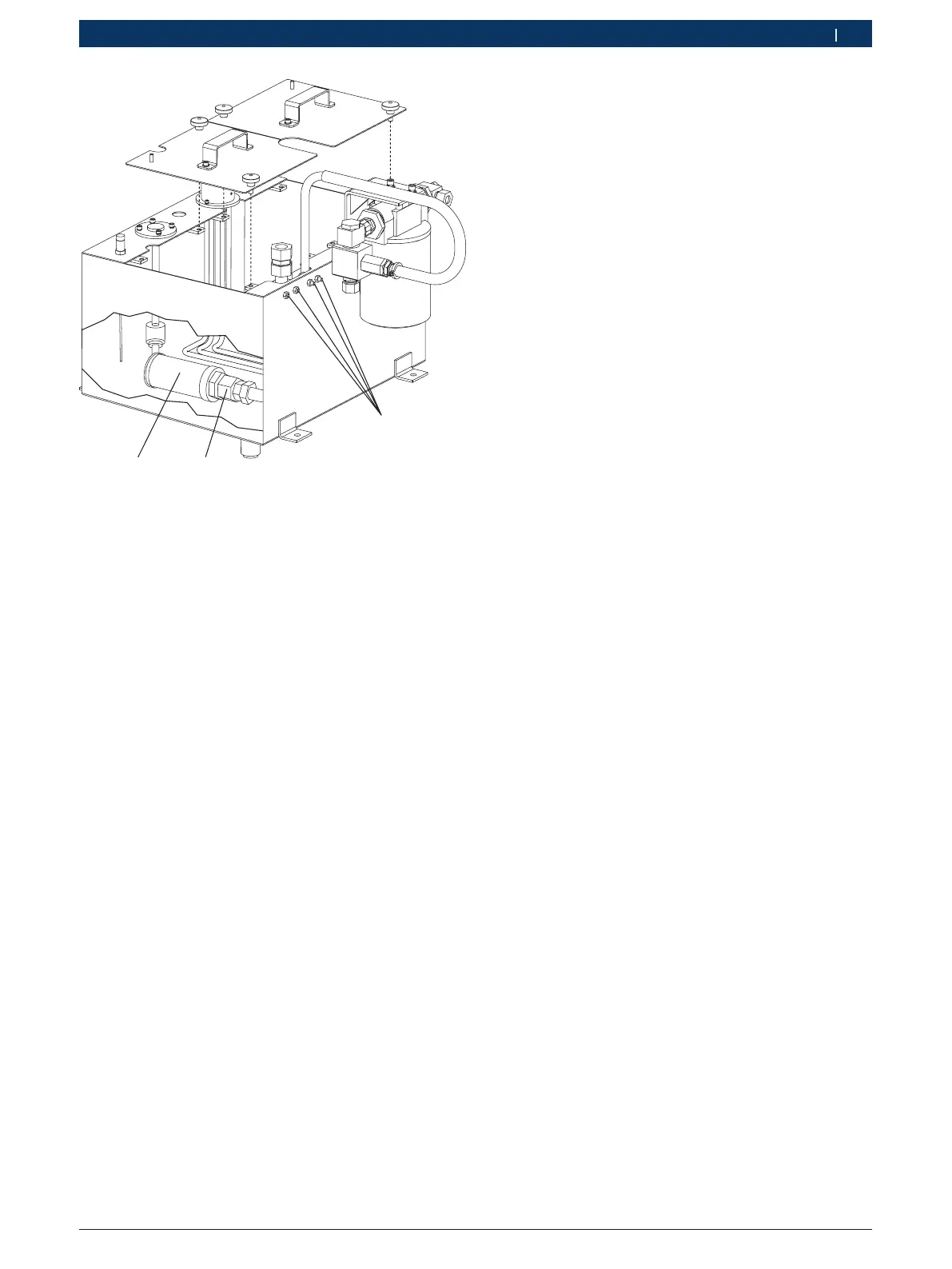

Obr. 25: Nádrž na zkušební olej
1 Upevňovací díly hadicových svorek
2 Adaptér
3 Nasávací síto
6. Sejměte kryt nádrže na zkušební olej.
7. Uvolněte upevňovací díly hadicových svorek
(Obr.25,Pol.1) a sejměte hadicové svorky.
8. Vytáhněte hadici z nádrže na zkušební olej
a zkušební olej vypusťte v hadici do nádoby.
9. Uvolněte adaptér (Obr.25,Pol.2) a vytáhněte
nasávací síto (Obr.25,Pol.3).
10. Nasávací síto důkladně očistěte čistým a měkkým
hadříkem.
11. Nasávací síto vyčistěte stlačeným vzduchem.
! Ujistěte se, že se tlak nachází v rozmezí 3bar až
4bar.
12. Hadici opět instalujte na nasávací síto.
13. Nasávací síto opět umístěte na adaptéru.
14. Hadici opět veďte do nádrže a upevněte hadicové
svorky.
15. Druhý konec hadice opět připojte k zásobování zku-
šebním olejem.
! Aby se zabránilo netěsnostem, ujistěte se, že byla ha-
dicová vedení správně připojena.
16. Do nádrže na zkušební olej naplňte zkušební olej.
17. Uzavřete kryt nádrže na zkušební olej.
18. Síťový kabel připojte k napájení.
19. Zapněte napájení.
20. Zapněte hlavní vypínač EPS 625.
21. Stiskněte <Čerpadlo zkušebního oleje Zap/Vyp> a
spusťte motor zkušebního oleje. Zkontrolujte těs-
nost.
i Pokud nebyla zjištěna netěsnost, je hadicové spojení
v pořádku. Při zjištění netěsnosti přístroj vypněte a
ještě jednou zkontrolujte hadicová spojení.
22. Vypněte EPS 625.
23. Uzavřete spodní zadní stěnu.
"Nasávací síto je nyní vyčištěno.
7.3.7 Spojka pohonu
Při inspekci a opravě doporučujeme spojku pohonu de-
montovat. To smí provádět pouze technik Bosch. Pro vý-
měnu spojky pohonu kontaktujte zákaznický servis.
! Na spojce pohonu neprovádějte svébytné práce údrž-
by. Při nedodržení zanikají nároky na záruku.
! Neodborná údržba spojky pohonu nevyškolenými
techniky může způsobit poškození vstřikovacích čer-
padel.
7.3.8 Nastavení zásuvného dílu nosiče odměrek
1. EPS 625dstraňte vstřikovací čerpadlo namontované
na upínacím stole čerpadla.
2. Z odměrek vypusťte zkušební olej.
3. Odstraňte šrouby z krytu elektromagnetického venti-
lu na zadní straně nosiče odměrek a vytáhněte kryt.
4. Zkontrolujte, zda jsou kapátka v nálevkách správ-
ně nasměrována s výřezy v zásuvném dílu. Jinak není
olej v odměrkách přesně shromažďován
a měřen.
5. Je-li vysměrování v pořádku, stiskněte akční člen a
proveďte justáž polohy elektromagnetického ventilu.
6. Dotáhněte matici elektromagnetického ventilu na
zadní straně nosiče odměrek.
7. Povolte šrouby na zadní straně nosiče odměrek a ho-
rizontálně nastavte polohu elektromagnetického ven-
tilu tak, až se kapátka nachází ve správné poloze.
8. Dotáhněte šrouby nosiče odměrek.
