1 689 988 262 2017-12-26| Robert Bosch GmbH
Produktbeschreibung | EPS 625 | 15 de
Druck erhöhen:
1. Kappe (Fig.10,Pos.1) ziehen und den Druckluftreg-
ler entriegeln.
2. Druckluftregler im Uhrzeigersinn drehen.
Druck am Manometer (Fig.4,Pos.5) beobachten.
Den Druckluftregler drehen, bis der benötigte Druck
erreicht ist.
3. Kappe drücken und arretieren.

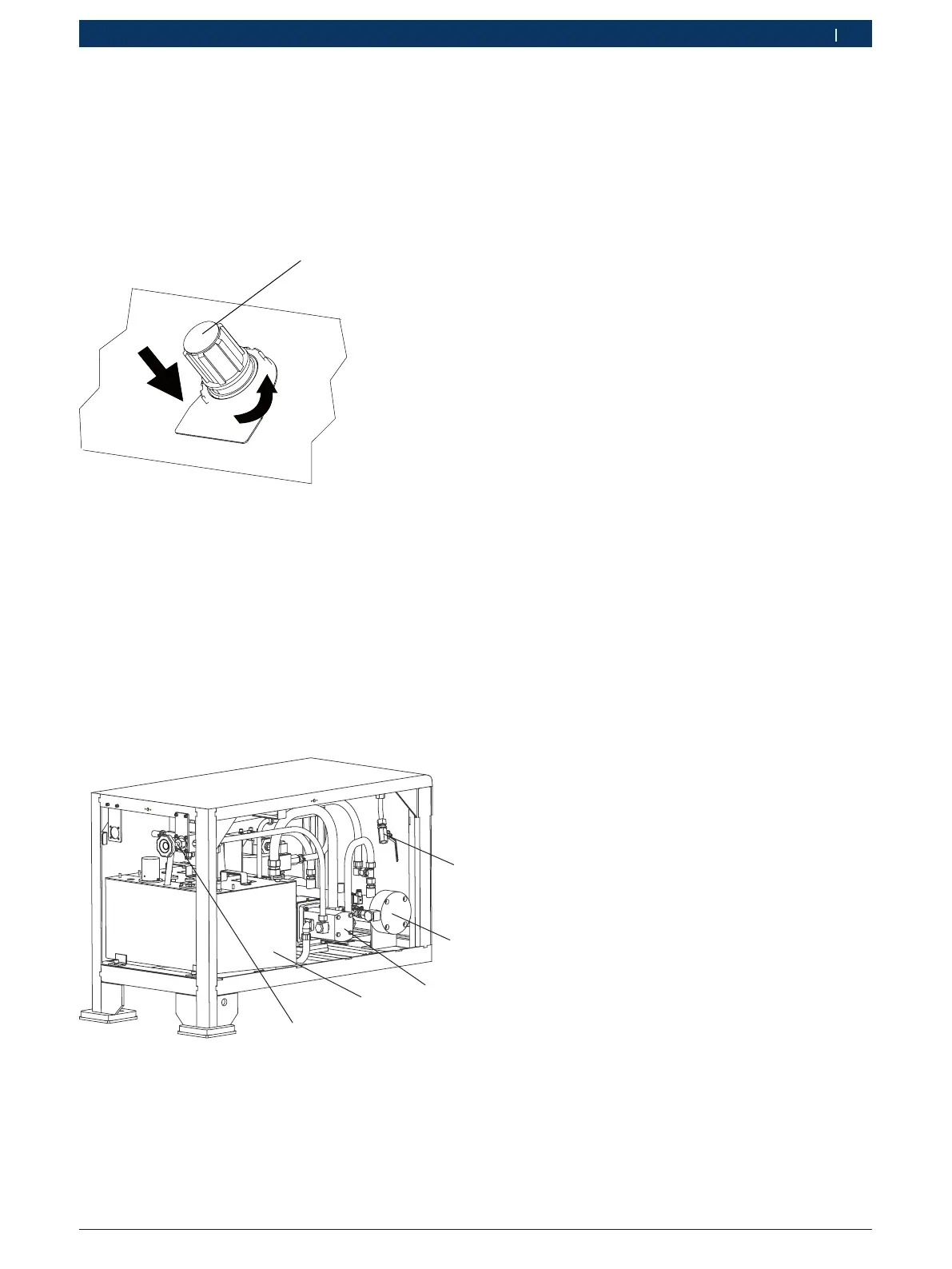

Fig. 11: Druck verringern
1 Luftdruckregler
Druck verringern:
1. Kappe ziehen und den Druckluftregler entriegeln.
2. Druckluftregler gegen den Uhrzeigersinn drehen.
Den Druck am Manometer (Fig.4,Pos.5) beobach-
ten. Den Druckluftregler drehen, bis der benötigte
Druck erreicht ist.
3. Kappe drücken und arretieren.
3.5.9 Prüfölversorgung
458868_42Nkv
2
3
4
5
Fig. 12: Prüfölversorgung
1 Kugelhahn
2 Wärmetauscher
3 Prüfölpumpe
4 Prüföltank
5 Druckregelventil
Die Prüfölversorgung besteht aus einer Prüfölpumpe
(Fig.12,Pos.3), die von einem Elektromotor angetrie-
ben wird. Dieses System fördert während der Prüfung
Prüföl zur Einspritzpumpe.
i Die Prüfölpumpe läuft automatisch an nach Start der
Software EPS 945.
Eine Kupplung verbindet die Prüfölpumpe mit dem Elek-
tromotor. Die Prüfölversorgung ist an der Bodenwanne
des Prüfstandsrahmens befestigt.
! Stellen Sie sicher, dass die Drehrichtung des Elektro-
motors mit dem Drehrichtungspfeil auf dem Elektro-
motor übereinstimmt.
3.5.10 Druckregelventil für Hoch- und Niederdruck
Das Druckregelventil (Fig.12,Pos.5) wird zur Druck-
regelung des Prüföls verwendet, das während der Prü-
fung für die Einspritzpumpe zur Verfügung gestellt wird.
Wenn das Druckregelventil bis zum Anschlag gegen den
Uhrzeigersinn gedreht wird, dann wird das Prüföl mit
Hochdruck (bis 4 MPa) bereitgestellt. Wenn das Druck-
regelventil im Uhrzeigersinn gedreht wird, dann wird
das Prüföl mit Niederdruck bereitgestellt.
Der Druck kann zwischen 0 MPa und 0,35 MPa einge-
stellt werden, indem am Duckregelventil das Handrad
entsprechend verdreht wird.
3.5.11 Schmierölversorgung (Sonderzubehör)
Die Schmierölversorgung 1 687 001 977 wird bei Ein-
spritzpumpen ohne Sumpfschmierung verwendet.
i Die Schmierölversorgung 1 687 001 977 kann über
den Bosch-Händler bestellt werden.
Die Schmierölversorgungseinheit ist an der Bodenwan-
ne des Prüfstandsrahmens befestigt. Zur Schmierölver-
sorgungseinheit gehört ein Schmieröltank mit Pumpen-
einheit und Filter. Der Schmieröldruck wird am Mano-
meter (Fig.3,Pos.11) an der Vorderseite angezeigt.
! Die Schmierölversorgung erst einschalten, wenn der
Schmieröltank mit Schmieröl gefüllt ist.
i Der Zulauf- und Rücklaufanschluss für die Schmieröl-
versorgung ist mit einem Verschluss-Stopfen ver-
schlossen. Bei Verwendung der Schmierölversor-
gung, Blindstopfen entfernen.
i Mehr Details zur Inbetriebnahme der Schmieröl-
versorgung erhalten Sie in der Montageanleitung
1689978 590.
