1 689 988 262 2017-12-26| Robert Bosch GmbH
286 | EPS 625 | Opis produktupl
3.5.7 Komputer (PC)
Komputer (akcesoria dodatkowe) jest montowany na
wózku w celu zapewnienia optymalnej obsługi i służy
do sterowania urządzeniem EPS 625. Przy użyciu opro-
gramowania urządzenia EPS 945 można wykonywać na-
stępujące funkcje:
R ustawianie i wskazywanie prędkości obrotowej
R ustawianie i wskazywanie skoku
R ustawianie i wskazywanie temperatury oleju testo-
wego
R przeprowadzanie diagnostyki błędów
R przeprowadzanie aktualizacji oprogramowania
R wskazywanie wartości kątowej
R wyświetlanie i drukowanie protokołu testu
i Wskazówki dotyczące obsługi oprogramowania EP
znajdują się w oryginalnej instrukcji obsługi
1 689 989 099.
i Przycisk <F1> otwiera pomoc podręczną oprogramo-
wania systemowego urządzenia EPS 945.
i W razie pytań dotyczących aktualizacji oprogramowa-
nia należy się zwrócić do serwisu firmy Bosch.
! Nie ustawiać komputera i jego akcesoriów (moni-
tor, drukarka itd.) na urządzeniu EPS 625 ani na sza-
fie rozdzielczej urządzenia EPS 625. Komputer i jego
akcesoria muszą być ustawione na wózku obok urzą-
dzenia EPS 625.
3.5.8 Regulator ciśnienia powietrza
Niektóre typy pomp z ogranicznikiem ciśnienia do-
ładowania (LDA) wymagają zasilania sprężonym po-
wietrzem. Układ zasilania sprężonym powietrzem
(Rys.4,Poz.7) jest połączony wężem 002 DG3 9K0
(wchodzącym w zakres dostawy urządzenia EPS 625) z
wlotem ciśnienia doładowania pompy wtryskowej.
Wymagana podczas testowania wartość ciśnienia
jest podana w specyfikacji pompy wtryskowej. Ci-
śnienie można odczytywać na przednim manometrze
(Rys.4,Poz.5). Do regulacji ciśnienia służy regulator ci-
śnienia sprężonego powietrza (Rys.4,Poz.2).
Regulator ciśnienia sprężonego powietrza jest zasila-
ny sprężonym powietrzem z głównej instalacji pneuma-
tycznej warsztatu przez zespół uzdatniania powietrza
(Rys.9,Poz.1). Zespół uzdatniania powietrza ma auto-
matyczny spust, przez który wilgoć odseparowana od
sprężonego powietrza jest odprowadzana przez wąż z
urządzenia EPS 625.
i EPS 625odę należy gromadzić w odpowiednim po-
jemniku i usuwać co najmniej raz w tygodniu.
458868_34Nkv
1

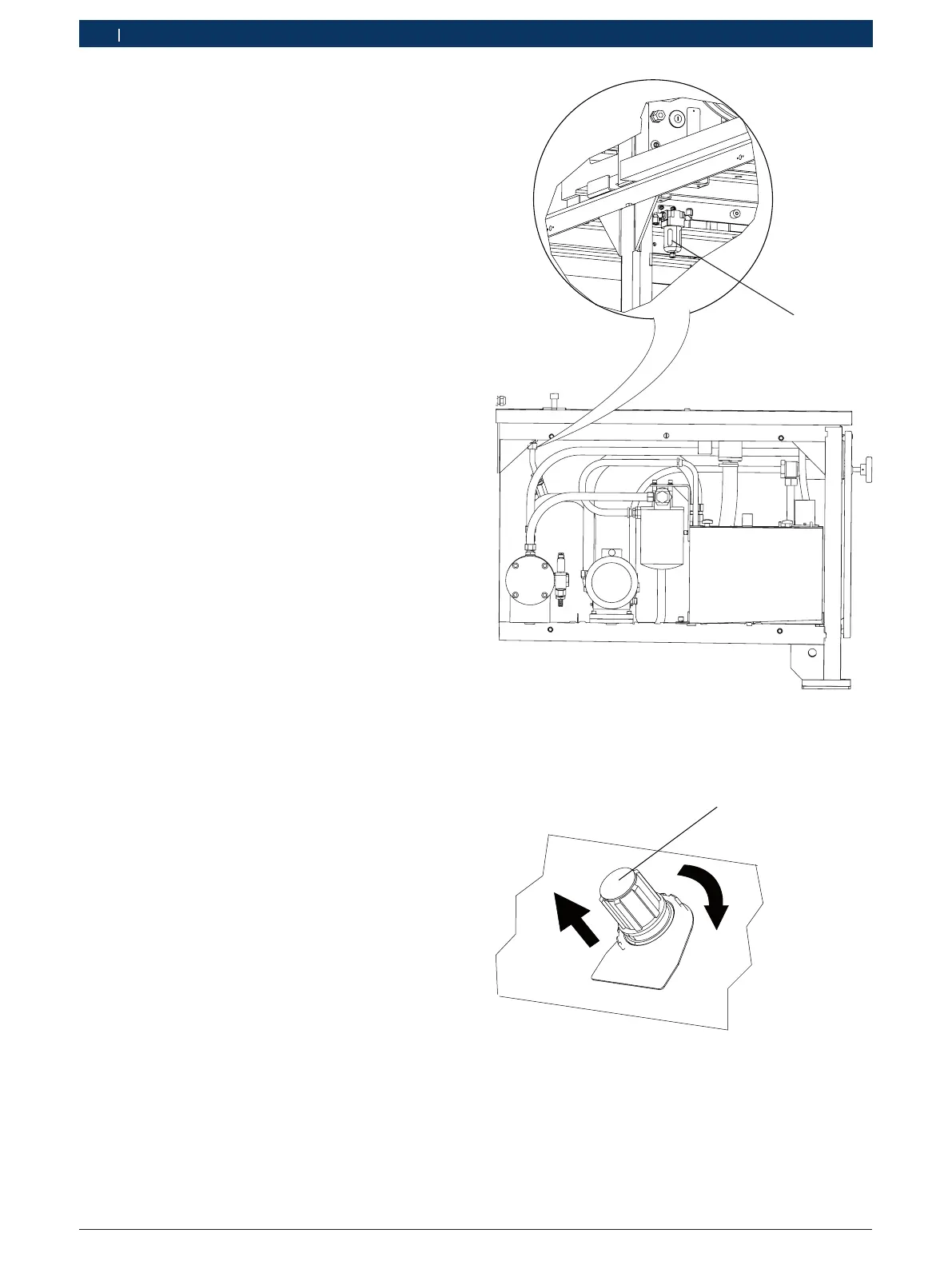

Fig. 9: EPS 625ozycja filtra sprężonego powietrza
1 filtr sprężonego powietrza
1
458868_48N
kv
Fig. 10: Zwiększanie ciśnienia
1 regulator sprężonego powietrza
