1 689 988 262 2017-12-26| Robert Bosch GmbH
180 | EPS 625 | Produktbeskrivningsv
458877_60Nkv

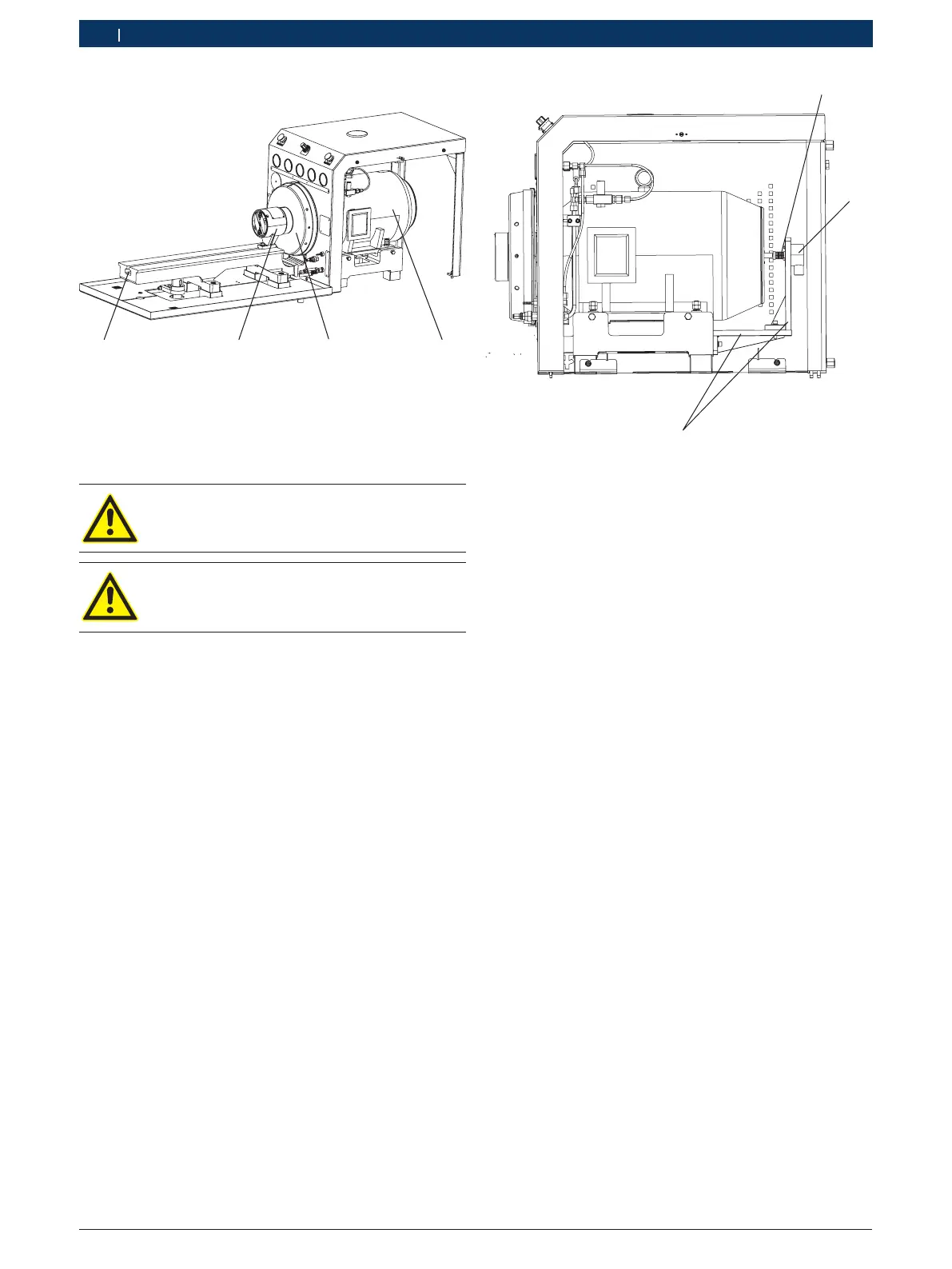

Fig. 3: Traktionsmotor med rotationsvinkelgivare
1 Koppling för rotationsvinkelgivare
2 Rotationsvinkelgivare
3 ästanordning
Den kompletta uppspänningsskenan fästes på provbän-
kens ram. Under testet förbinds drivkopplingen med
insprutningspumpens kopplingshalva. Drivkopplingen är
försedd med en skyddskåpa (Fig.2,Pos.1).
3.5.2 Drivning
12
3
4
458868_88Nkv
Fig. 2: Drivning
1 Skyddshuv
2 Svänghjul
3 18,5 kW drivmotor
4 T-spår
Före start skall man säkerställa att skydd-
huven är fastsatt.
ISO-drivkopplingen är en EPS säkerhetsde-
talj. Därför får ISO-drivkopplingen endast
repareras av ansvarig Bosch-kundtjänst.
Drivsystemet består av en drivmotor (Fig.2,Pos.3),
ett svänghjul (Fig.2,Pos.2) och en koppling. Med den
extra mellanflänsen (specialtillbehör) kan uppspän-
ningsläget förändras för små insprutningspumpar.
i Svänghjulet sitter fast direkt på motoraxeln. Med ska-
lan på svänghjulet kan positionen för "matningsbör-
jan" för en flercylinder-insprutningspump ställas in.
i Kammen på insprutningspumpens kamaxel förflyt-
tar kolven på cylinder- och ventilkomponenten uppåt
över nocken med rulle. Positionen för "matnings-
början" är uppnådd när kolven försluter tilloppshålet.
i Svänghjulets spetshöjd utgående från uppspännings-
skenans ovansida är 125 +/- 0,1 mm.
Drivmotorn är förbunden med uppspänningsskenan.
Rotationsvinkelgivaren (Fig. 3, Pos. 2) är monterad på
en fästanordning (Fig. 3, Pos. 3) på traktionsmotorns
baksida. Fästanordningen är fastsätt på uppspännings-
skenan för insprutningspumparna. Rotationsvinkelgi-
varen används för inställningen av matningsbörjan för
serieinsprutningspumpar
