Bosch EPS 625 - 驱动装置

1 689 988 262 2017-12-26| Robert Bosch GmbH
384|EPS625|产品说明zh
3.5.2 驱动装置
12
3
4
458868_88Nkv

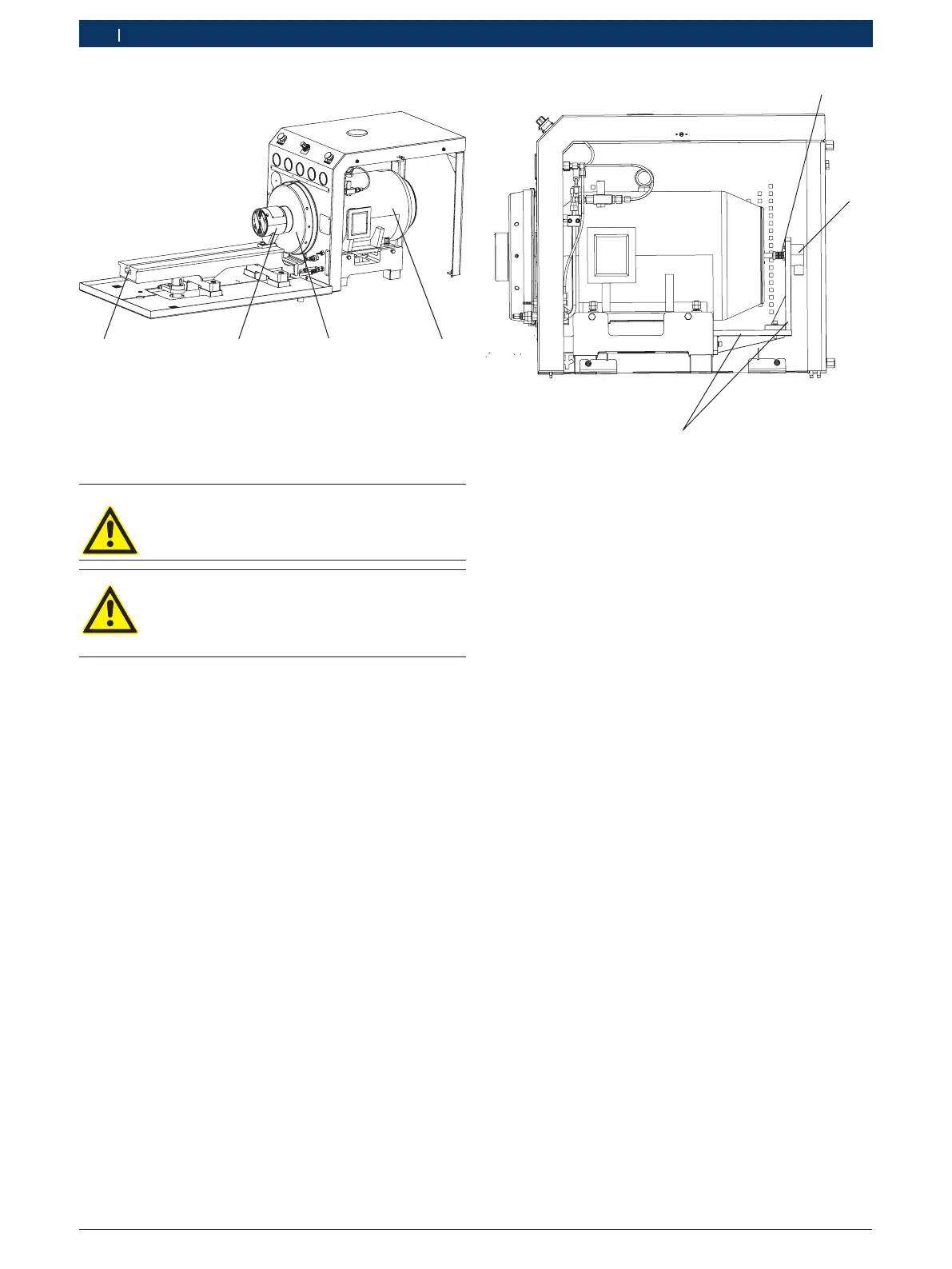

插图2: 驱动装置
1 保护罩
2 连接法兰
3 18.5kW驱动电机
4 T型槽
在启动驱动装置之前确保已安装了保护罩。
ISO传动联轴器是EPS的安全部件。因此ISO
传动联轴器只有相关的Bosch服务部门才能检
修。
驱动系统包括一个驱动电机（插图2，编号3）、一个飞轮
（插图2，编号2）和一个联轴器。如果喷油泵较小，可
以使用附加的连接法兰（特殊附件）改变夹紧位置。
i 将飞轮直接固定在电机轴上。可以利用飞轮上的刻度尺调
整多缸喷油泵的“供油始点”位置。
i 喷油泵凸轮轴上的凸轮使得油缸/阀组件的柱塞越过滚轮
挺杆向上运动。当柱塞封闭进油孔时，就已到达了“供
油始点”位置。
i 飞轮顶点相对于夹紧轨顶边的高度为125+/-0.1mm。
驱动电机与夹紧轨相连。将整个夹紧轨固定在检测台框架
上。旋转角传感器（插图3，编号2）已安装在驱动发动
机背面的夹具（插图3，编号3）上。夹具已固定在喷油泵
的夹紧轨上。使用旋转角传感器调节直列式喷油泵的供油始
点。
1
2
3
458877_60Nkv
插图3: 带有旋转角传感器的驱动发动机
1 旋转角传感器的联轴器
2 旋转角传感器
3 夹具
在检测过程中将传动联轴器与喷油泵的半联轴节相连。传动
联轴器配有一个保护罩（插图2，编号1）。
