3.5.2 Acionamento
12
3
4
458868_88Nkv

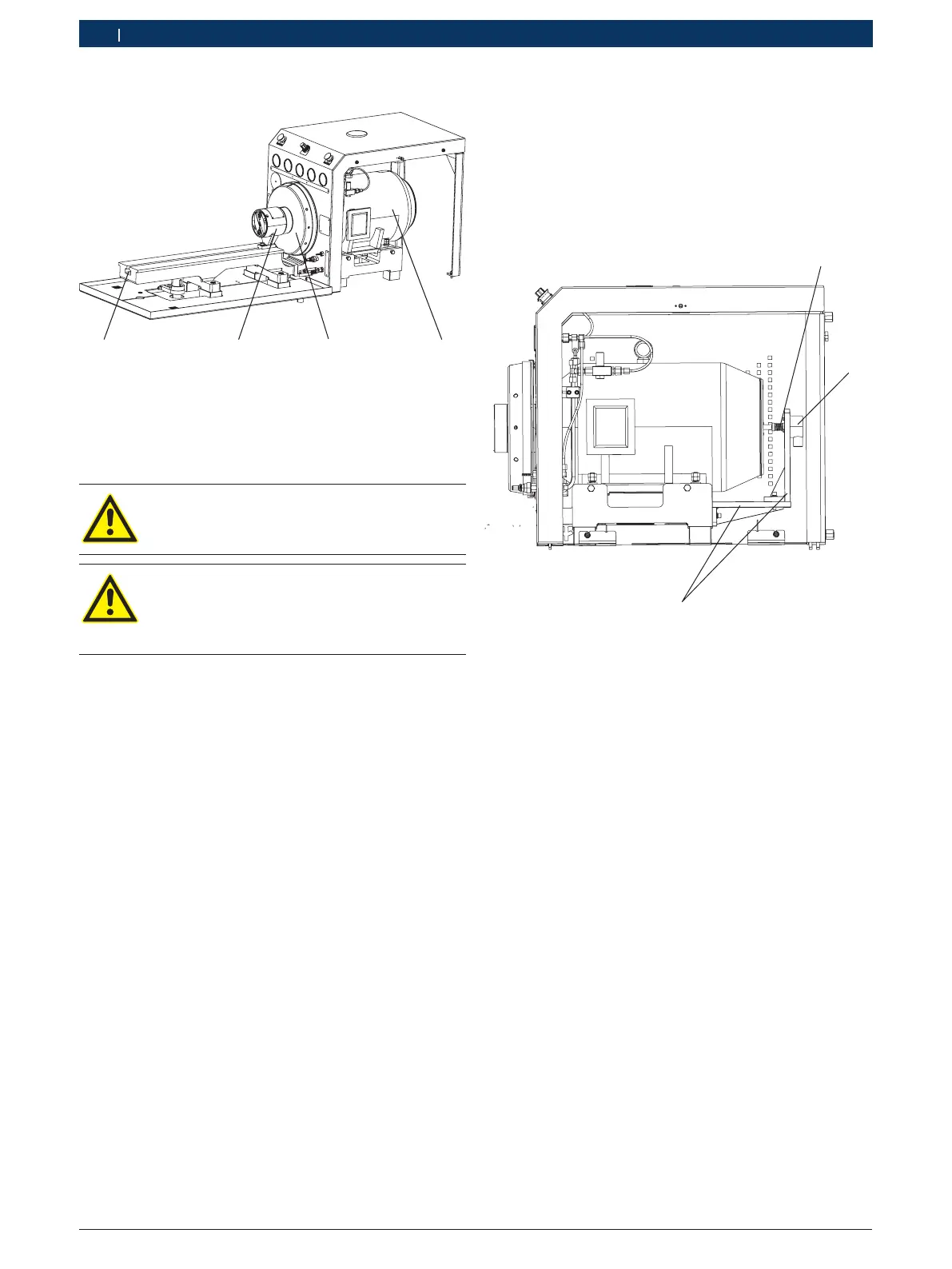

Fig. 2: Acionamento
1 Cobertura protetora
2 Volante
3 Motor de acionamento de 18,5 kW
4 Ranhura em T
Antes de arrancar o acionamento, certi-
fique-se de que a cobertura protetora foi
colo cada.
O acoplamento de acionamento ISO é um
componente de segurança do EPS. Por isso, o
acoplamento de acionamento ISO só deve ser
reparado pelo serviço Bosch responsável.
O sistema de acionamento é composto por um
motor de acionamento (Fig.2,Pos.3), um volante
(Fig.2,Pos.2) e um acoplamento. O flange intermediá-
rio adicional (acessório especial) permite alterar a posi-
ção de fixação em bombas injetoras pequenas.
i O volante está fixado diretamente no veio do motor.
Com a escala no volante, é possível ajustar a posi-
ção de "início do débito" de uma bomba injetora de
cilindros múltiplos.
i O came na árvore de cames da bomba injetora des-
loca o êmbolo do módulo dos cilindros e das válvu-
las para cima, através do tucho de roletes. A posição
de "início do débito" é alcançada quando o êmbolo
fecha o furo de alimentação.
i O diâmetro de torneamento do volante relativa-
mente ao lado superior da calha de fixação é de
125+/-0,1mm.
O motor de acionamento está ligado à calha de fixa-
ção. O sensor do ângulo de rotação (fig. 3, pos. 2) está
montado em um dispositivo de retenção (fig. 3, pos.3),
na parte de trás do motor de acionamento. O disposi-
tivo de retenção está fixado na calha de fixação para
as bombas injetoras. O sensor do ângulo de rotação é
utilizado para ajustar o início do débito de bombas inje-
toras em linha.
1
2
3
458877_60Nkv
Fig. 3: Motor de acionamento com sensor do ângulo de rotação
1 Acoplamento para sensor do ângulo de rotação
2 Sensor do ângulo de rotação
3 Dispositivo de retenção
A calha de fixação completa encontra-se fixada à arma-
ção da bancada de teste. Durante o teste, o acoplamen-
to de acionamento é ligado ao semi-acoplamento da
bomba injetora. O acoplamento de acionamento possui
uma cobertura protetora (Fig.2,Pos.1).
