294 | EPS 625 | Uruchamianiepl
12 3

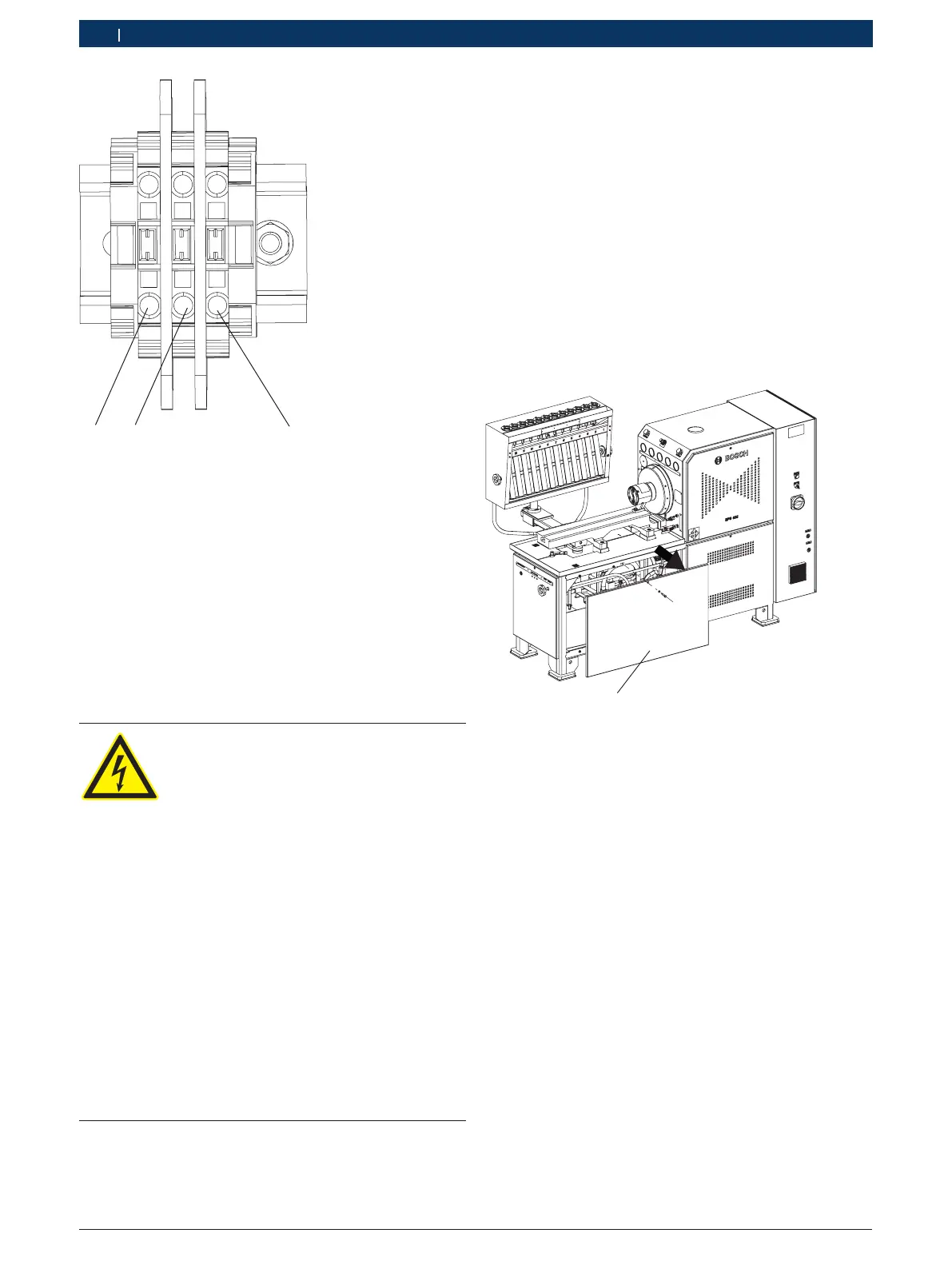

Fig. 19: Blok zacisków dodatkowego układu zasilana napięciem
230 VAC
1 Faza
2 Przewód zerowy
3 Przewód ochronny
i Zastosować się do schematu elektrycznego.
8. Podłączyć przewód podłączeniowy listwy zasilającej
w następujący sposób:
$ Podłączyć fazę do zacisku 16.
$ Podłączyć przewód zerowy do zacisku 17.
$ Podłączyć przewód ochronny do zacisku PE.
Niebezpieczeństwo - porażenie prądem
elektrycznym wskutek kontaktu z częścia-
mi znajdującymi się pod napięciem!
Porażenie prądem wskutek kontaktu ze
znajdującymi się pod napięciem częściami
(np. wyłącznikiem głównym, płytkami elek-
tronicznymi) powoduje zranienia, zakłóce-
nie pracy serca lub śmierć.
Przy urządzeniach elektrycznych i
sprzęcie elektrycznym mogą praco-
wać tylko wykwalifikowani elektrycy
lub przeszkolone osoby pod kierownic-
twem i nadzorem wykwalifikowanego
elektryka.
Przykryć albo odgrodzić części znajdu-
jące się pod napięciem.
Nie dotykać części znajdujących się pod
napięciem i części z uszkodzoną izola-
cją.
9. Włączyć urządzenie EPS 625.
10. Zmierzyć napięcie między fazą i przewodem zero-
wym multimetrem na listwie zasilającej.
Napięcie to musi wynosić 230 VAC +- 10%.
i Jeżeli napięcie nie wynosi 230 VAC +- 10%, nale-
ży sprawdzić układ zasilania napięciem. Sprawdzić
przewód ochronny.
11. Umieścić listwę zasilającą w bezpiecznym miejscu.
12. Zamknąć szafę rozdzielczą.
"Urządzenie jest podłączone do dodatkowego układu
zasilania.
4.4.4 Przyłącza oleju testowego
i Wszystkie przyłącza oleju testowego EPS 625 są wy-
konane fabrycznie i gotowe.
1. Zdjąć dolną osłonę boczną (Rys.20,Poz.1).
458868_85Nkv
1
Fig. 20: Otwieranie dolnej osłony bocznej
1 dolna osłona boczna
2. Skontrolować, czy wszystkie złącza hydrauliczne są
dobrze zamocowane.
i Dokręcić luźne złącza.
3. Wykręcić śruby mocujące (Rys.13,Poz.2) osłony
zbiornika.
4. Zdjąć osłonę (Rys.13,Poz.1).
! Używać tylko oleju testowego zgodnego z normą ISO
4113. Nie używać palnych cieczy, takich jak benzyna,
benzyna lotnicza czy rozcieńczalniki.
5. Wyczyścić zbiornik oleju testowego czystym, mięk-
kim czyściwem.
