Bosch EPS 625 - Alimentação de Óleo de Teste; Válvula Reguladora da Pressão para Alta E Baixa Pressão; Alimentação de Óleo Lubrificante (Acessório Especial)

1 689 988 262 2017-12-26| Robert Bosch GmbH
Descrição do produto | EPS 625 | 253 pt
Para aumentar a pressão:
1. Retire a cobertura (Fig.10,Pos.1) e desbloqueie
oregulador de ar comprimido.
2. Gire o regulador de ar comprimido para a direita.
Observe a pressão no manômetro (Fig.4,Pos.5).
Rode o regulador de ar comprimido até atingir a
pressão necessária.
3. Prima e imobilize a cobertura.
1
458868_49N
kv

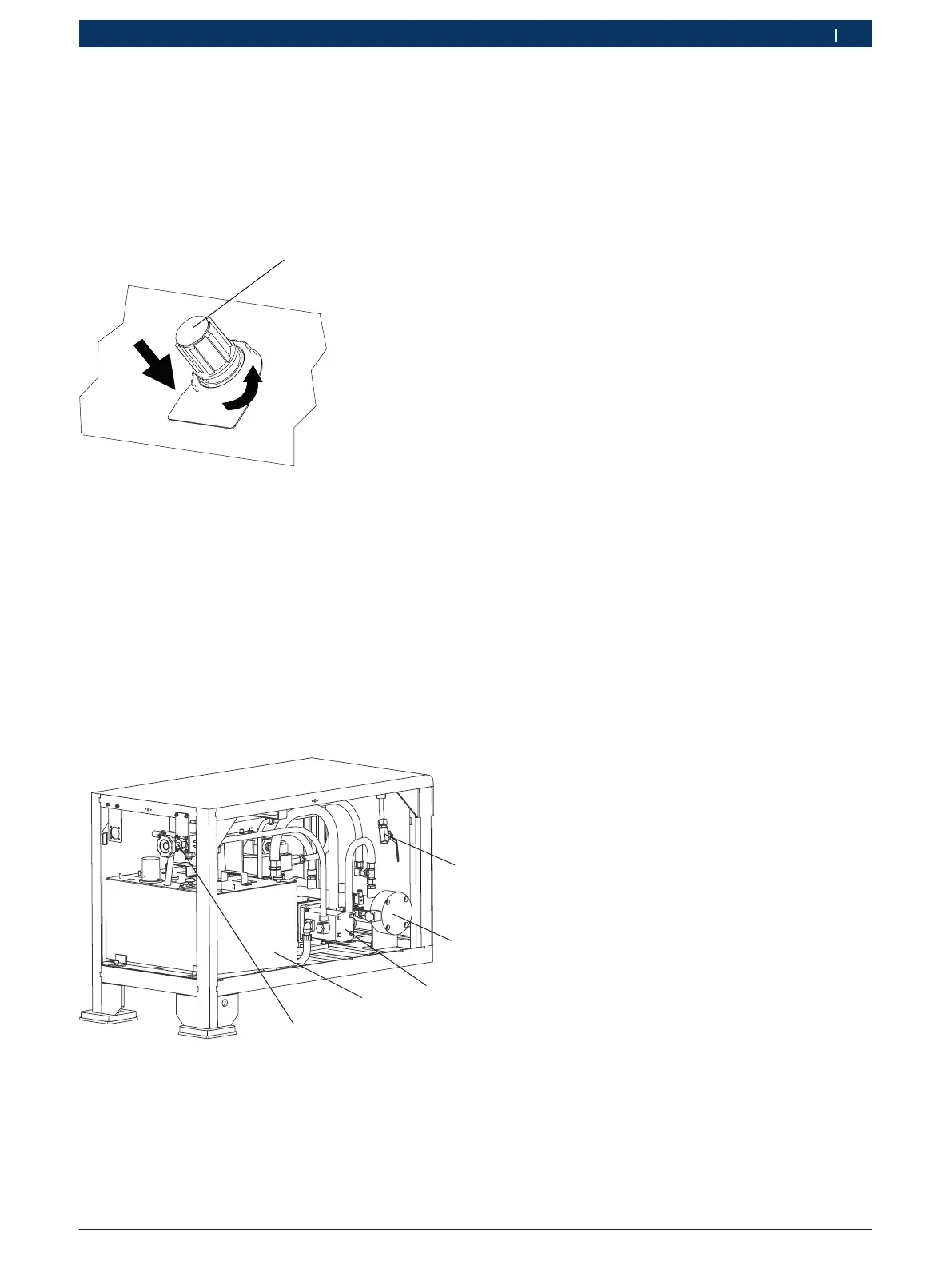

Fig. 11: Diminuir a pressão
1 Regulador da pressão do ar
Para diminuir a pressão:
1. Retire a cobertura e desbloqueie oregulador de ar
comprimido.
2. Gire o regulador de ar comprimido para a esquerda.
Observe a pressão no manômetro (Fig.4,Pos.5).
Rode o regulador de ar comprimido até atingir a
pressão necessária.
3. Prima e imobilize a cobertura.
3.5.9 Alimentação de óleo de teste
458868_42Nkv
1
2
3
4
5
Fig. 12: Alimentação de óleo de teste
1 Torneira de esfera
2 Permutador de calor
3 Bomba de alimentação tandem
4 Tanque do óleo de teste
5 Válvula reguladora da pressão
A alimentação de óleo de teste é composta por uma
bomba de óleo de teste (Fig.12,Pos.3) acionada por
um motor elétrico. Durante o teste, este sistema forne-
ce óleo de teste à bomba injetora.
i A bomba de óleo de teste arranca automaticamente
após o início do software do EPS 945.
Um acoplamento liga a bomba de óleo de teste ao
motor elétrico. A alimentação de óleo de teste está
fixada na concavidade do piso da armação da bancada
de teste.
! Certifique-se de que o sentido de rotação do motor
elétrico corresponde à seta do sentido de rotação
situada no motor.
3.5.10 Válvula reguladora da pressão para
alta e baixa pressão
A válvula reguladora da pressão (Fig.12,Pos.5) é utili-
zada para regular a pressão do óleo de teste fornecido
à bomba injetora durante o teste. Quando a válvula
reguladora da pressão é girada para a esquerda até
ao batente, o óleo de teste é disponibilizado com alta
pressão (até 4 MPa). Quando a válvula reguladora da
pressão é girada para a direita, o óleo de teste é dispo-
nibilizado com baixa pressão.
A pressão pode ser ajustada para 0 MPa a 0,35 MPa,
bastando, para isso, rodar o volante na válvula regula-
dora conforme pretendido.
3.5.11 Alimentação de óleo lubrificante
(acessórioespecial)
A alimentação de óleo lubrificante 1687001977 é utili-
zada em bombas injetoras sem lubrificação.
i A alimentação de óleo lubrificante 1687001977
pode ser encomendada através do fornecedor
Bosch.
A alimentação de óleo lubrificante está fixada na
concavidade do piso da armação da bancada de teste.
Aunidade de alimentação de óleo lubrificante inclui
um tanque do óleo lubrificante com unidade de bomba
e filtro. A pressão do óleo lubrificante é visualizada no
manômetro (Fig.4,Pos.12) na parte frontal.
! Ligue a alimentação de óleo lubrificante apenas
quando o tanque respectivo estiver cheio com óleo
lubrificante.
i A conexão de alimentação e retorno para a alimenta-
ção de óleo lubrificante está fechada com um bujão
de fecho. Remova o tampão cego quando utilizar a
alimentação de óleo lubrificante.
