1 689 988 262 2017-12-26| Robert Bosch GmbH
260 | EPS 625 | Colocação em funcionamentopt
12 3

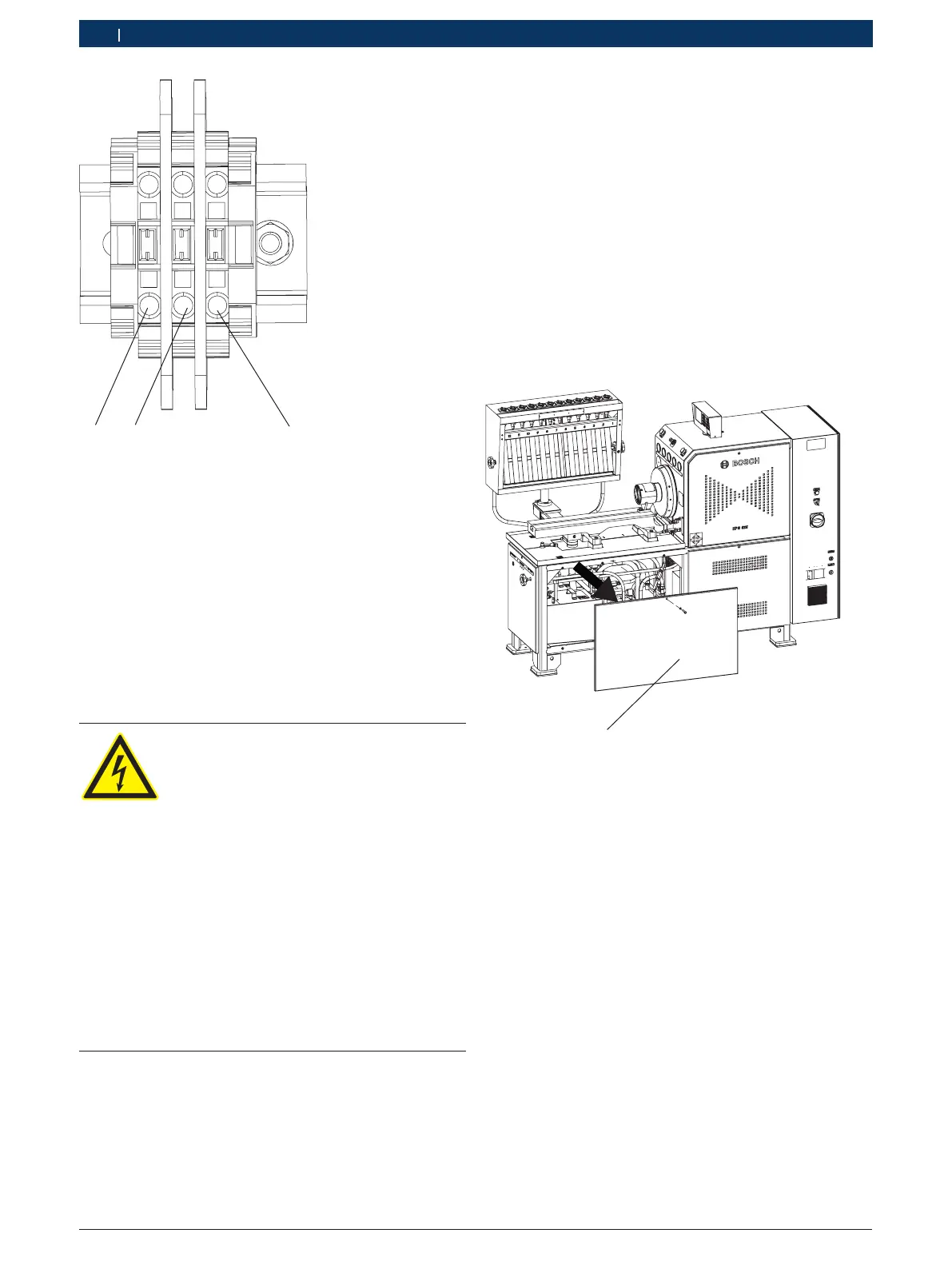

Fig. 19: Bloco de terminais de ligação para alimentação de
tensão adicional de 230 VAC
1 Fase
2 Condutor neutro
3 Condutor de proteção
i Observe o esquema dos circuitos.
8. Ligue o cabo de ligação do bloco de tomadas da
seguinte forma:
$ Ligue a fase ao terminal 16.
$ Ligue o condutor neutro ao terminal 17.
$ Ligue o condutor de proteção ao terminal PE.
Perigo- Perigo de descarga devido a pe-
ças condutoras de tensão!
A descarga elétrica resultante do contato
com peças condutoras de tensão (por ex.,
interruptor principal, placas de circuito
impresso) provoca ferimentos, falhas
cardíacas ou morte.
¶ Nos sistemas ou equipamentos elétri-
cos só podem trabalhar eletricistas ou
pessoas devidamente instruídas, sob
orientação e vigilância de um eletricis-
ta.
¶ Proteja as peças sob tensão colocando
coberturas ou barreiras.
¶ Não toque em peças sob tensão ou
peças com o isolamento danificado.
9. Ligue o EPS 625.
10. Verifique a tensão entre a fase e o condutor neutro
no bloco de tomadas utilizando um multímetro.
 A tensão tem de ser de 230 VAC +- 10 %.
i Se a tensão não for de 230 VAC +- 10 %, é neces-
sário verificar a alimentação de tensão. Executar o
teste no condutor de proteção.
11. Posicione o bloco de tomadas de modo firme.
12. Feche o armário de comutação.
"A ligação para a alimentação de tensão adicional está
concluída.
4.4.4 Ligações do óleo de teste
i Todas as ligações do óleo de teste do EPS 625 foram
estabelecidas de fábrica e estão operacionais.
1. Remova a cobertura lateral inferior (Fig.20,Pos.1).
458868_94Nkv
1
Fig. 20: Abrir a cobertura lateral inferior
1 Cobertura lateral inferior
2. Verifique se todas as ligações hidráulicas estão
completamente fixas.
i Aperte novamente as ligações soltas.
3. Remova os parafusos de fixação (Fig.13,Pos.2)
existentes na cobertura do tanque.
4. Remova a cobertura (Fig.13,Pos.1).
! Utilize apenas óleo de teste de acordo com a norma
ISO 4113. Não utilize líquidos inflamáveis, tais como
gasolina, querosene ou diluentes.
5. Limpe bem o tanque do óleo de teste com um pano
limpo e macio.
