1 689 988 262 2017-12-26| Robert Bosch GmbH
146 | EPS 625 | Descrizione del prodottoit
per la regolazione dell'inizio della mandata delle pompe di
iniezione in linea.
1
2
3
458877_60Nkv
Fig. 3: Motore di azionamento con trasduttore angolare rotante
1 Giunto per il trasduttore angolare rotante
2 Trasduttore angolare rotante
3 Dispositivo di sostegno
La guida di serraggio completa viene a sua volta fissata
al telaio del banco di prova. Durante il controllo, il giunto
d'azionamento viene collegato con il giunto semiperma-
nente della pompa di iniezione. Il giunto d'azionamento è
dotato di una calotta protettiva (Fig.2,Pos.1).
3.5.2 Azionamento
12
3
4
458868_88Nkv

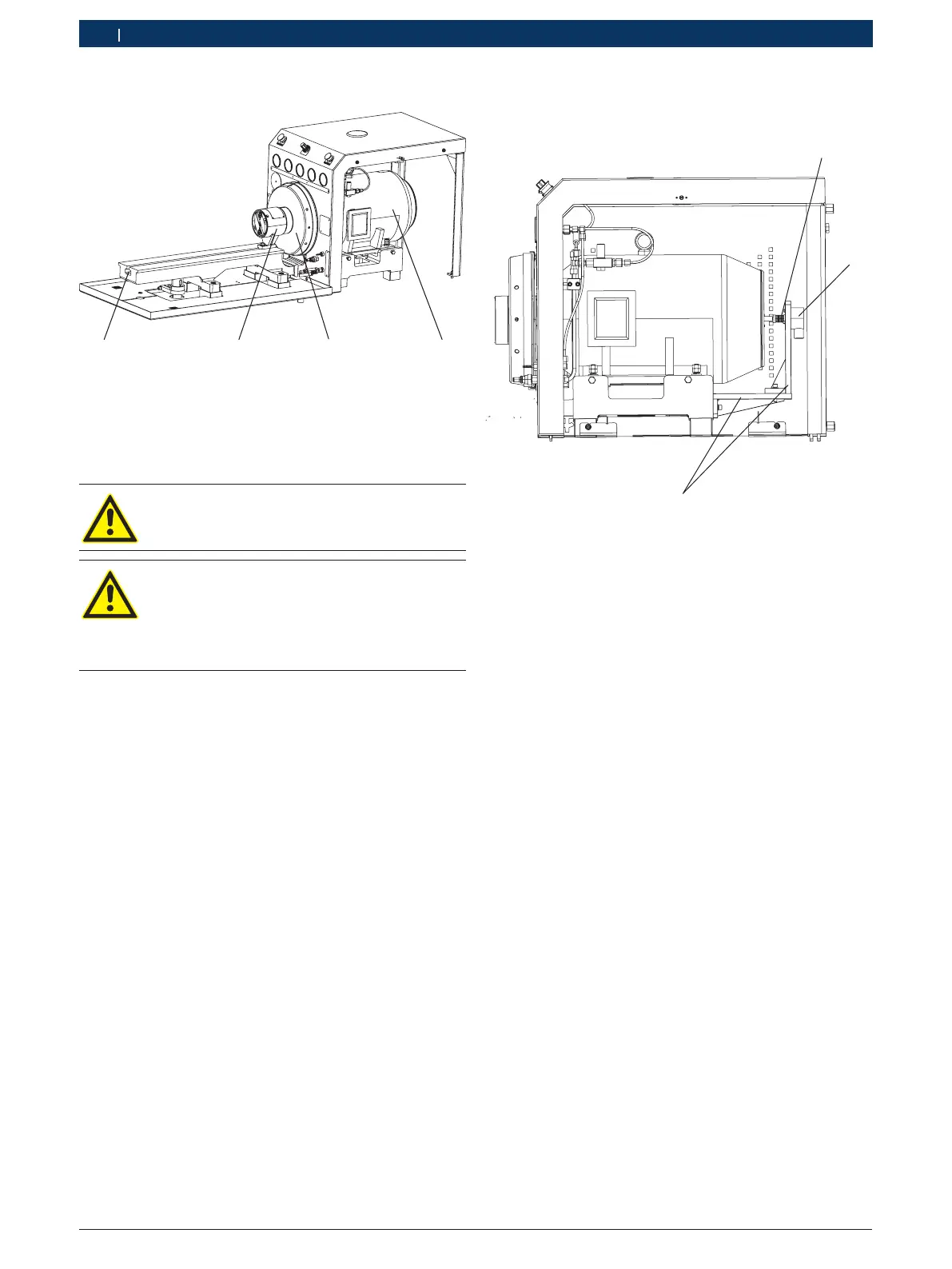

Fig. 2: Azionamento
1 Calotta di protezione
2 Volano
3 Motore d'azionamento da 18,5 kW
4 Scanalatura a T
Prima di avviare l'azionamento, accertarsi
che sia stata applicata la calotta protettiva.
Il semigiunto di comando ISO è un elemento
di sicurezza dell’EPS. Pertanto, il semigiun-
to di comando ISO deve essere messo in
servizio esclusivamente da parte del servi-
zio di assistenza Bosch competente.
Il sistema d'azionamento consiste in un motore
(Fig.2,Pos.3), un volano (Fig.2,Pos.2) e un giunto. Con
la flangia intermedia supplementare (accessori speciali) è
possibile modificare la stazione di serraggio nelle pompe di
iniezione piccole.
i Il volano è fissato direttamente all'albero motore.
Mediante la scala sul volano è possibile regolare la
posizione dell'"inizio dell'iniezione" di una pompa di
iniezione pluricilindrica.
i La camma nell'albero a camme della pompa di
iniezione solleva lo stantuffo nel gruppo cilindri e
valvole sulla punteria a rullo. La posizione dell'"inizio
dell'iniezione" è raggiunta, quando il pistone chiude
il foro di alimentazione.
i L'altezza di punta del volano in riferimento alla parte
superiore della guida di serraggio corrisponde a
125 +/- 0,1 mm.
Il motore d'azionamento è collegato con la guida di ser-
raggio. Il trasduttore angolare rotante (Fig. 3, Pos. 2) è
montato su un dispositivo di sostegno (Fig. 3, Pos. 3) sul
lato posteriore del motore di azionamento. Il dispositivo
di sostegno è fissato alla guida di serraggio per le pompe
di iniezione. Il trasduttore angolare rotante viene utilizzato
