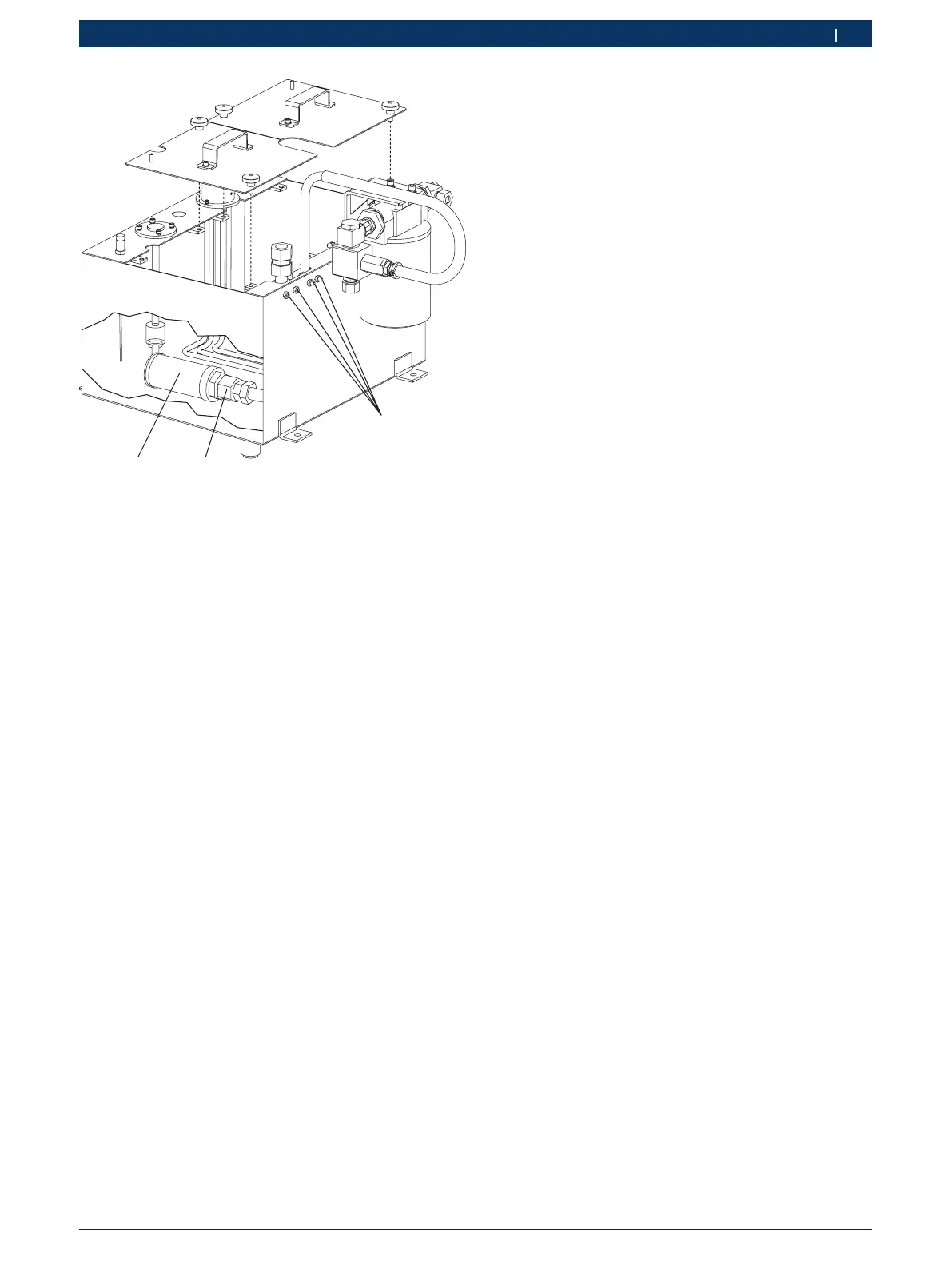

插图25: 检测用油油箱
1 软管卡箍的固定件
2 适配器
3 进油口滤网
6. 移去检测用油油箱盖。
7. 松开软管卡箍的固定件（插图25，编号1），然后移去
软管卡箍。
8. 从检测用油油箱上拔出软管，将软管中的检测用油排放到
一个容器之中。
9. 松开适配器（插图25，编号2），然后抽出进油口滤网
（插图25，编号3）。
10. 用一块柔软干净的擦布仔细擦拭进油口滤网。
11. 用压缩空气清洁进油口滤网。
! 确保压力在3～4巴之间。
12. 将软管重新安装在进油口滤网上。
13. 将进油口滤网重新固定在适配器上。
14. 将软管重新伸入到油箱之中，然后固定软管卡箍。
15. 将软管的另一端重新连接在检测用油供给系统上。
! 确保已按照规范连接了软管，以避免泄漏。
16. 将检测用油灌入检测用油油箱之中。
17. 关上检测用油油箱盖。
18. 将电源线与电源相连。
19. 接通电源。
20. 接通EPS625的总开关。
21. <按下控制系统开/关>启动检测用油电机。检查有无
泄漏。
i 如果没有发现泄漏，则软管连接正常。如果存在泄漏，则
关闭设备，并且再次检查软管连接。
22. 关闭EPS625。
23. 关上下方的背板。
"现在已清洁了进油口滤网。
7.3.7 传动联轴器
建议拆下传动联轴器进行检查和大修。仅可让Bosch的技
师执行该任务。请联系售后服务部门派人更换传动联轴器。
! 不得擅自执行传动联轴器的保养工作。如有违者，将失
去保修权利。
! 让未经培训的技工不恰当保养传动联轴器可能会导致喷油
泵受损。
7.3.8 调整量杯架抽屉
1. EPS625去安装在泵夹紧台上的喷油泵。
2. 放出量杯中的检测用油。
3. 在量杯架的背面上移去电磁阀盖板的螺丝，然后抽出盖
板。
4. 检查漏斗中的滴油器是否与抽屉中的洞口对齐。否则将无
法精确收集、测量量杯中的油。
5. 如果已正常对齐，则操纵执行机构调整电磁阀的位置。
6. 在量杯架的背面上拧紧电磁阀的螺母。
7. 松开量杯架背面上的螺丝，并且水平调整电磁阀的位置，
直至油滴位于正确的位置中。
8. 拧紧量杯架的螺丝。
