326 | EPS 625 | Uvedení do provozucs
i Aby se zabránilo poškození při přepravě, je nosič
odměrek jištěn pomocí upínacích třmenů
(Obr.17,Pol.1). Před každou přepravou EPS 625 se
musí nosič odměrek zajistit.
458868_97Nkv
1

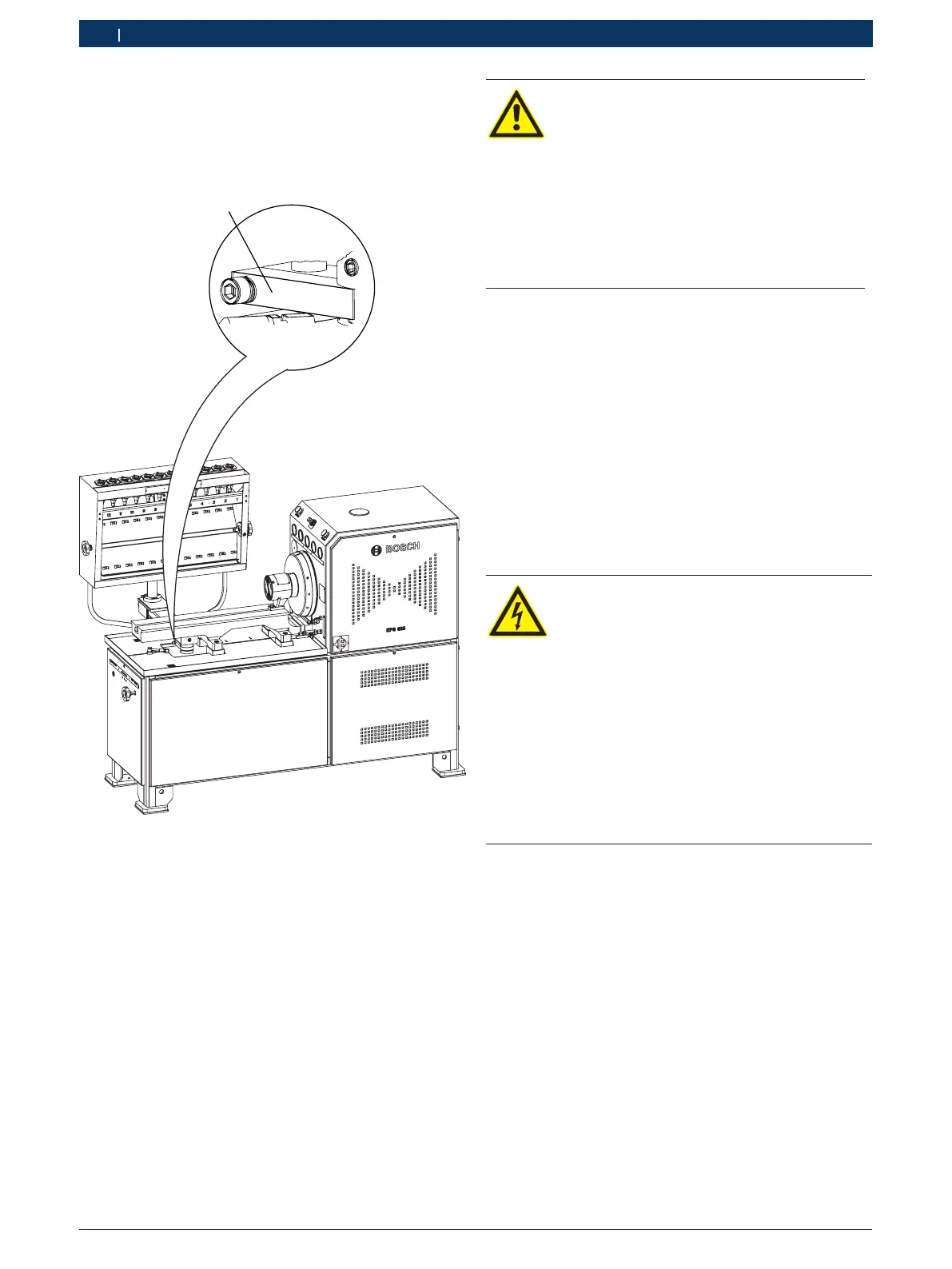

Obr. 17: Svorkové zařízení pro otočné rameno
1 Svorkové zařízení
6. Povolte svorkové zařízení (Obr.17,Pol.1).
7. Nosič odměrek nadzvedněte z upínací lišty (viz
Obr.6).
8. Nosič odměrek otočte tak, aby byl otočný rám dob-
ře přístupný.
9. Nosič odměrek nastavte do výšky, která je pohodlná
pro obsluhu (viz Kap. 3.5.5).
Výstraha – Nebezpečí pořezání rozbitou
odměrkou!
Odměrky praskají, pokud narazí na tvrdé
předměty (např. armatury pro vstřikovací
čerpadla).
¶ Otočný rám opatrně otočte. Dbejte na to,
aby odměrky nenarážely na tvrdé před-
měty.
¶ Zlomenou odměrku ihned nahraďte.
¶ Používejte ochranné rukavice.
10. Odměrky (44 ccm a 260 ccm) postupně opatrně
umístěte do přídržných per na otočném rámu.
11. Nosič odměrek opět otočte do normální polohy.
12. Utáhněte svorkové zařízení (Obr.17,Pol.1).
13. Nastavte výšku nosiče odměrek.
14. Odstraňte zadní pravý postranní kryt
(Obr.1,Pol.16).
15. Připojte hadici na odtok regulační jednotky
(Obr.9,Pol.1).
16. Konec hadice veďte do stoky nebo do sběrné nádoby.
17. Upevněte zadní pravý postranní kryt.
4.4.2 Síťové přípojky
NEBEZPEČÍ: Nebezpečí poranění elektric-
kým proudem díly vedoucími napětí
I když je hlavní spínač vypnutý, vedou vstup-
ní přípojky L1, L2 a L3 hlavního spínače na-
pětí. Kontakt se vstupními přípojkami L1, L2
a L3 hlavního spínače způsobuje el. ránu, se-
lhání srdce a smrtelná poranění.
¶ Práce na ovládací skříni smí provádět jen
kvalifikovaný elektrikář nebo oprávněný
pracovník pod dohledem kvalifikovaného
elektrikáře.
¶ Díly vedoucí napětí zakryjte nebo odblo-
kujte.
! EPS 625 musí být připojen k síti napětí
(400V – 440V nebo 200V – 240V). Doporučujeme
používat FI-jistič s jmenovitým chybným proudem
300mA.
! Minimální průřez síťového připojovacího vedení je
25mm
2
pro 220 Voltů nebo 10 mm
2
pro 415 Voltů.
