1. Ta bort kontakten från grenuttagets nätledning.
2. Stäng av EPS 625.
3. Öppna kopplingsskåpet.
1
2
3
458868_102Nk
v

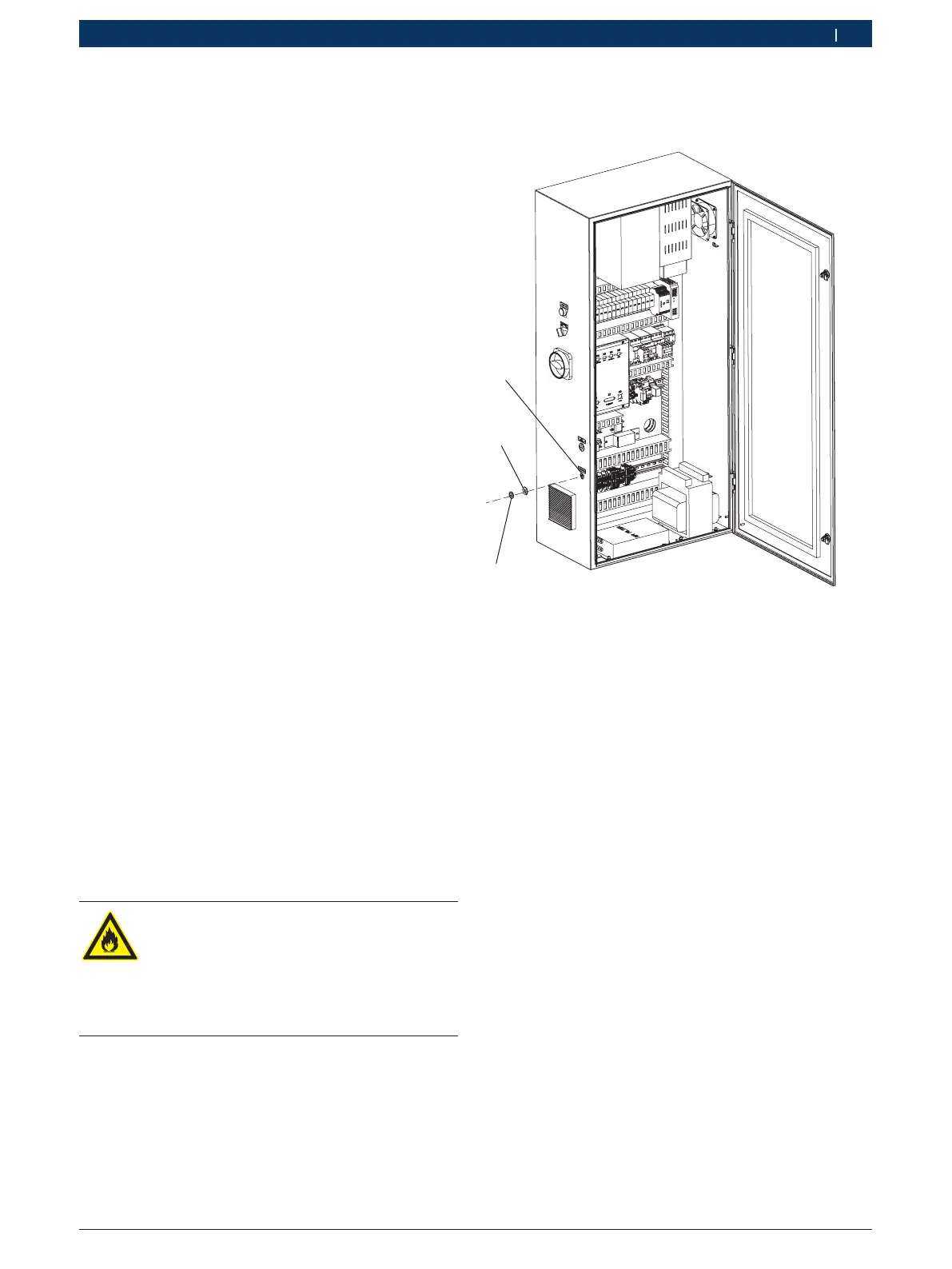

Fig. 18: EPS 625 kopplingsskåp öppnat
1 Blindplugg
2 Sexkantmutter
3 Genomföring
4. Avlägsna blindplugg (Fig.18, Pos.1). Förvara sexkant-
muttern (Fig. 18, Pos. 2).
5. Skjut kabelförskruvningen (ingår i leverans av
EPS 625) i genomföringen.
6. Fäst kabelförskruvningen med sexkantmutter
(Fig18,Pos 2).
7. Dra grenuttagets anslutningsledning genom kabelför-
skruvningen.
i Säkerställ att den anslutna anslutningsledningen inte
vrids eller spänns.
1. Anslut en trefas nätanslutningsledning med en kapa-
citet på 50 A från en trefas nätfrånskiljare med 50 A
med säkring/MCB som skyddsanordning.
2. För nätanslutningsledningen genom ledningsför-
skruvningen på botten av kopplingsskåpet till huvud-
strömbrytaren.
3. Anslut försörjningsspänningen på följande sätt till
huvudströmbrytarens anslutningar:
$ L1 till klämma 1 på huvudströmbrytaren.
$ L2 till klämma 3 på huvudströmbrytaren.
$ L3 till klämma 5 på huvudströmbrytaren.
$ Anslut skyddsledare på jordningsmellankretsen
ibotten av kopplingsskåpet.
i Säkerställ att skyddsledaren ansluts till effektjord-
ningsanslutningen för trefas tilledningen över en
10mm
2
gröngul skyddsledarkabel.
! Säkerställ att kabelkanalen, vilken är ansluten med
spänningsförsörjningens busskopplingar, är före-
skriftsmässigt jordad.
4. Utför en skyddsledartest för att kontrollera att jord-
ningen är korrekt.
5. Kontrollera manövertransformatorns primärspänning.
Primäranslutningarnas anslutningar skall modifieras
beroende på den uppmätta primärspänningen.
i Beakta rotationsriktningspilen på elmotorn. När
rotationsriktningen är felaktig frånkopplar man hu-
vudströmbrytaren och spänningsförsörjningen. Växla
två faser på försörjningsspänningen och kontrollera
rotationsriktningen igen.
4.4.3 Anslutning av en extra spänningsförsörjning
i Denna kapitel ska läsas när det krävs ett extra gren-
uttag för 230 VAC spänningsförsörjning.
! Vi rekommenderar att man använder ett grenuttag
med intern avsäkring.
FARA - brandrisk genom inkorrekt använd-
ning av grenuttaget!
Diesel-bränsle eller ISO 4113 testolja i
grenuttaget tänds och orsakar bränder.
¶ Placera inte grenuttaget i närheten av
diesel-bränsle eller ISO 4113 testolja.
