Descrizione del prodotto | EPS 625 | 151 it
1
458868_49N
kv

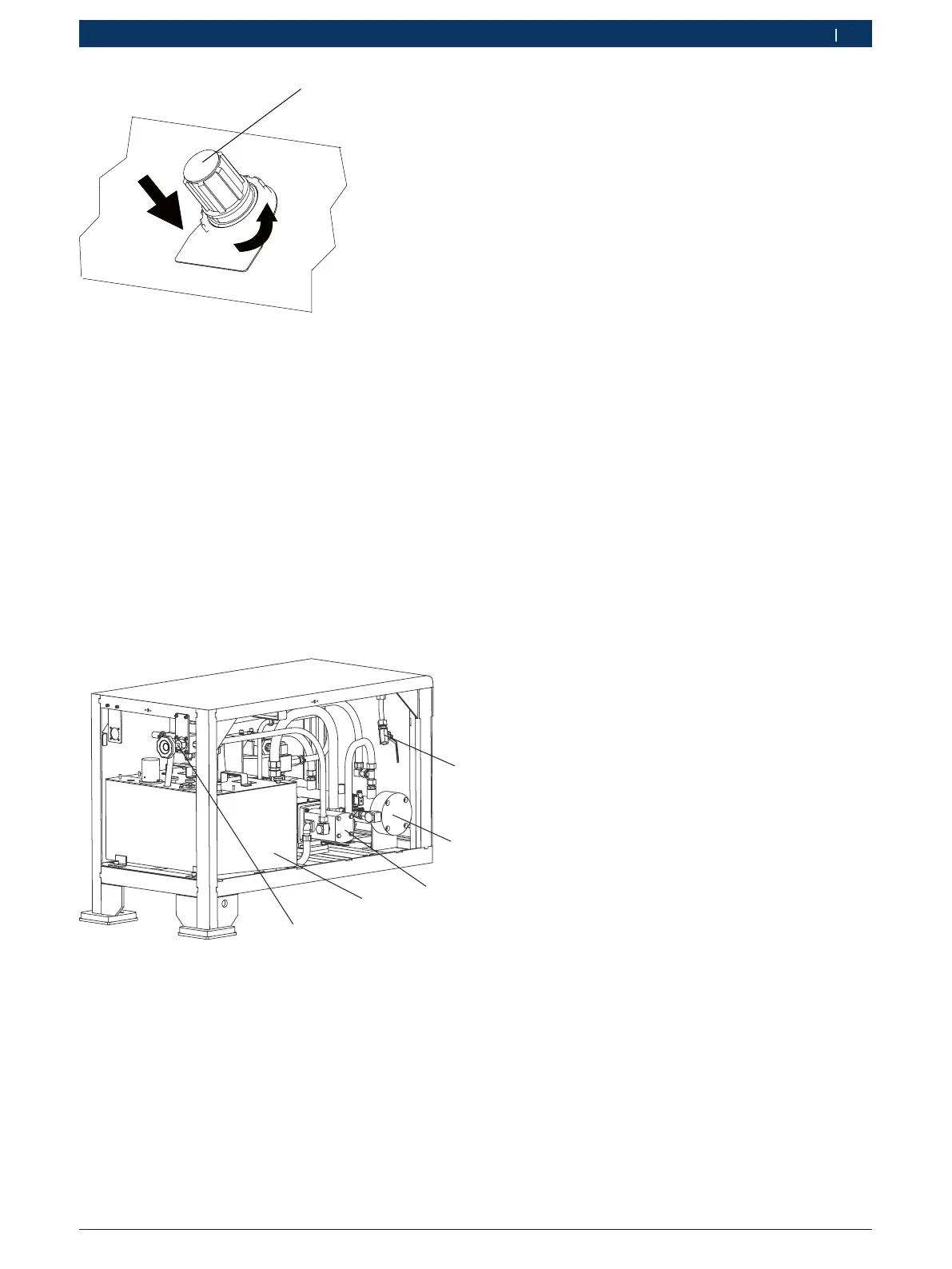

Fig. 11: Riduzione pressione
1 Regolatore dell'aria compressa
Per ridurre l'aria compressa:
1. Estrarre la calotta e sbloccare quindi il regolatore
dell'aria compressa.
2. Ruotare il regolatore dell'aria compressa in senso
antiorario.
Osservare la pressione sul manometro
(Fig.4,Pos.5). Ruotare il regolatore dell'aria com-
pressa, fino al raggiungimento della pressione
richiesta.
3. Premere la calotta e bloccarla in posizione.
3.5.9 Alimentazione dell’olio di prova
458868_42Nkv
1
2
3
4
5
Fig. 12: Alimentazione dell’olio di prova
1 Rubinetto a sfera
2 Scambiatore di calore
3 Pompa di alimentazione tandem
4 Serbatoio dell’olio di prova
5 Valvola regolatrice di pressione
L'alimentazione dell'olio di prova consiste in una pompa
dell'olio di prova (Fig.12,Pos.3), a sua volta azionata
da un motore elettrico. Il sistema alimenta l'olio di pro-
va nella pompa di iniezione durante il test.
i La pompa dell'olio di prova si avvia in automatico
dopo l'avvio del software EPS 945.
Un giunto collega la pompa dell'olio di prova con il mo-
tore elettrico. L'alimentazione dell'olio di prova è fissata
alla vasca di fondo del telaio del banco di prova.
! Accertarsi che il senso di rotazione del motore elet-
trico corrisponda a quello indicato dalla freccia sul
motore.
3.5.10 Valvola regolatrice per alta e bassa pressione
La valvola regolatrice di pressione (Fig.12,Pos.5) vie-
ne utilizzata per regolare la pressione dell'olio di prova,
che viene messo a disposizione durante il test per la
pompa d'iniezione. Ruotando la valvola regolatrice di
pressione in senso antiorario fino all'arresto, viene mes-
so a disposizione olio di prova ad alta pressione (fino a
4 MPa). Ruotando la valvola regolatrice di pressione in
senso orario, l'olio di prova verrà messo a disposizione
a bassa pressione.
La pressione può essere regolata fra 0 MPa e 0,35 MPa,
rotando rispettivamente il volantino della valvola regola-
trice di pressione.
3.5.11 Alimentazione dell’olio lubrificante
(accessorio speciale)
L'alimentazione dell'olio lubrificante 1687001977
viene utilizzata per le pompe di iniezione senza lubrifi-
cazione a coppa.
i L'alimentazione dell'olio lubrificante 1687001977
può essere ordinata dal commerciante di fiducia
Bosch.
L'unità d'alimentazione dell'olio lubrificante è fissata alla
vasca di fondo del telaio del banco di prova. L'unità d'ali-
mentazione dell'olio lubrificante comprende un serbatoio
dell'olio lubrificante con unità di pompaggio e filtro. La
pressione dell'olio lubrificante è leggibile sul manometro
(Fig.4,Pos.11) applicato alla parte anteriore.
! Attivare la limitazione dell'olio lubrificante solamente
quando il serbatoio dell'olio lubrificante è rispettiva-
mente riempito.
i L'attacco di mandata e ritorno per l'alimentazio-
ne dell'olio lubrificante è otturato con un tappo di
chiusura. Per utilizzare il sistema d'alimentazione
dell'olio lubrificante, occorre rimuovere il tappo
cieco.
i Maggiori dettagli per la messa in servizio del sistema
di alimentazione dell'olio lubrificante sono riportate
nel manuale di montaggio 1689978 590.
