Opis produktu | EPS 625 | 283 pl
3.5.3 Przednia strona
1
2
3
4
5
6
7
8
13
12
11
10
9
458868_90Nkv

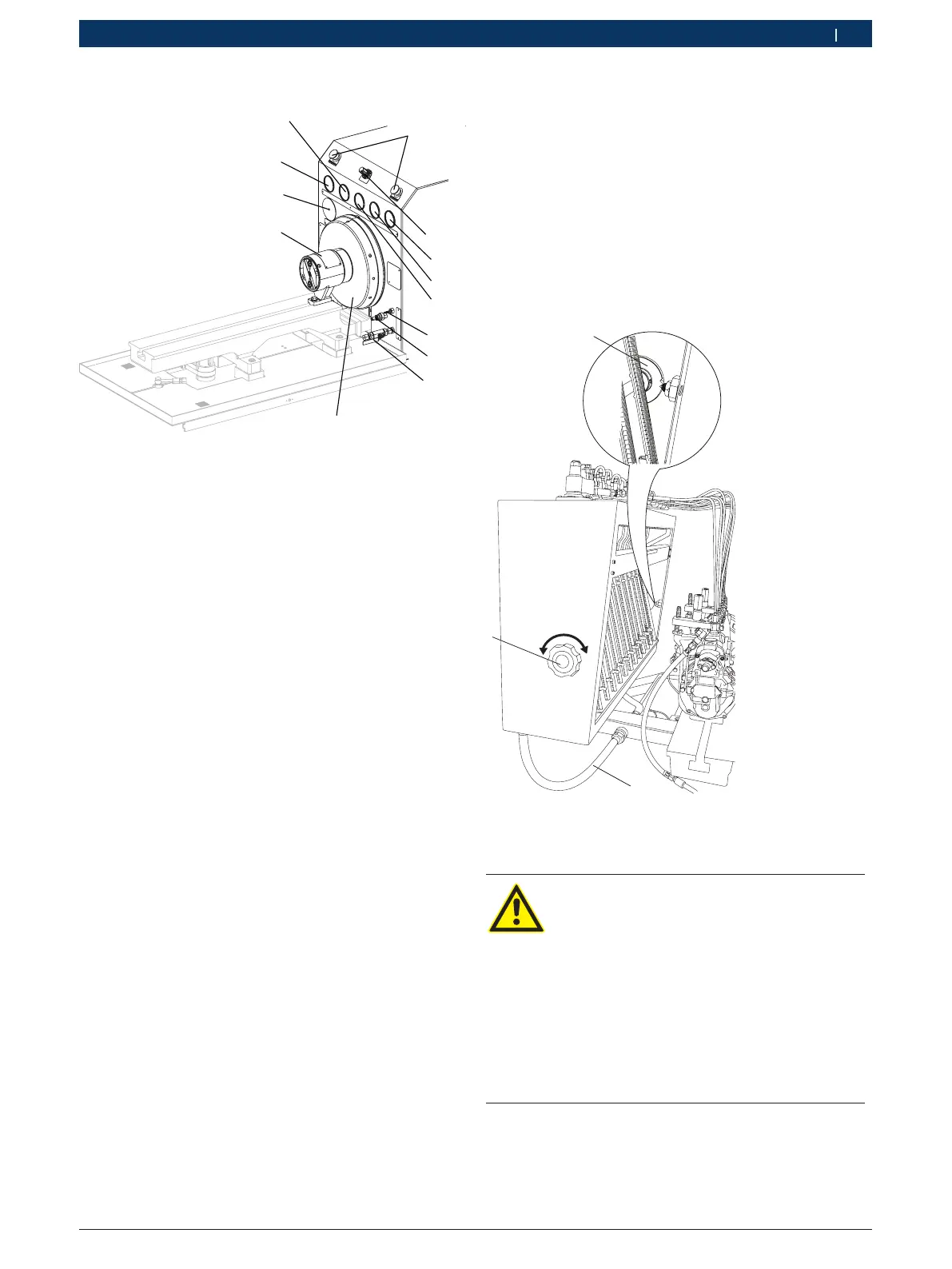

Fig. 4: Przednia strona
1 wyłącznik awaryjny
2 regulator ciśnienia powietrza
3 manometr podciśnienia / ciśnienia wewnętrznego pompy
0 - 250 kPa
4 manometr - niskie ciśnienie 0 - 600 kPa
5 manometr - sprężone powietrze -100 - 250 kPa
6 przyłącze manometru sprężonego powietrza
7 przyłącze zasilania sprężonym powietrzem dla ogranicznika ci-
śnienia doładowania (LDA)
8 przyłącze zasilania olejem testowym
9 tarcza zamachowa
10 kołpak ochronny
11 manometr - olej smarny (opcja) 0 - 1 MPa
12 manometr - ciśnienie tłoczenia pompy 0 - 1600 kPa
13 manometr - wysokie ciśnienie 0 - 6 MPa
i Manometr oleju smarnego (Rys.4,Poz.11) występu-
je tylko wtedy, gdy używany jest układ zasilania ole-
jem smarnym (akcesoria dodatkowe, numer katalo-
gowy 1 687 001 977).
3.5.4 Rama stołu probierczego
Rama stołu probierczego stanowi podstawę układu na-
pędowego, uchwytu szklanych naczyń pomiarowych
(Rys.1,Poz.1), szafki rozdzielczej (Rys.1,Poz.3),
zbiornika oleju testowego (Rys.12,Poz.4), tandemo-
wej pompy tłoczącej (Rys.12,Poz.3), wymiennika cie-
pła (Rys.12Poz.2) i zaworu regulacji ciśnienia. Rama
stołu probierczego posiada odpowiednie wzmocnie-
nia zapewniające przenoszenie obciążeń dynamicznych.
Po każdej stronie ramy stołu probierczego znajdują się
osłony, które można łatwo zdejmować do celów konser-
wacyjnych.
i Nie stawiać ciężkich przedmiotów (np. skrzynek na
narzędzia) na ramie stołu probierczego albo w wan-
nie na spływający olej poniżej sinika napędowego.
3.5.5 Uchwyt szklanych naczyń
pomiarowych (MGT)
Uchwyt szklanych naczyń pomiarowych (MGT)
(Rys.1,Poz1) składa się z naczyń pomiarowych, któ-
re znajdują się w stalowej obudowie. Uchwyt szklanych
naczyń pomiarowych jest zamocowany na wysięgniku
(Rys.1,Poz.21). Naczynia pomiarowe są zamocowane
sprężynami do ramy obrotowej. W celu opróżnienia na-
czyń pomiarowych albo wymiany naczyń 44 ccm na na-
czynia 260 ccm albo odwrotnie ramę obrotową moż-
na obrócić przy użyciu pokrętła (Rys.5,Poz1) . Tarcza
ustalająca (Rys.5,Poz2) ogranicza ruch wysięgnika.
9
10
11
12
5
67
8
1
2
3
4
458868_20Nkv
1
2
3
Fig. 5: Przestawianie wysięgnika
1 pokrętło
2 tarcza ustalająca
3 wąż
Ostrzeżenie – niebezpieczeństwo skale-
czenia o stłuczone naczynie pomiarowe!
Uderzenie naczyniem pomiarowym o twar-
dy przedmiot (np. armaturę pompy wtry-
skowej) spowoduje stłuczenie naczynia.
¶ Obracać ramę stołu probierczego ostroż-
nie. Uważać, by naczynia pomiarowe nie
uderzały o twarde przedmioty.
¶ Stłuczone naczynie pomiaowe natych-
miast wymieniać.
¶ Nosić rękawice ochronne.
Podczas testowania pompy wtryskowej rama obrotowa
z naczyniami pomiarowymi jest pochylana do tyłu w celu
przeprowadzenia pomiaru. W celu odczytania wydajności
tłoczenia rama obrotowa ustawiana jest pionowo.
