Bosch EPS 625 - Drivkoppling; Inställning Av Mätglashållar-Pushern

1 689 988 262 2017-12-26| Robert Bosch GmbH
Reparation | EPS 625 | 203 sv
458868_36Nkv
1
23

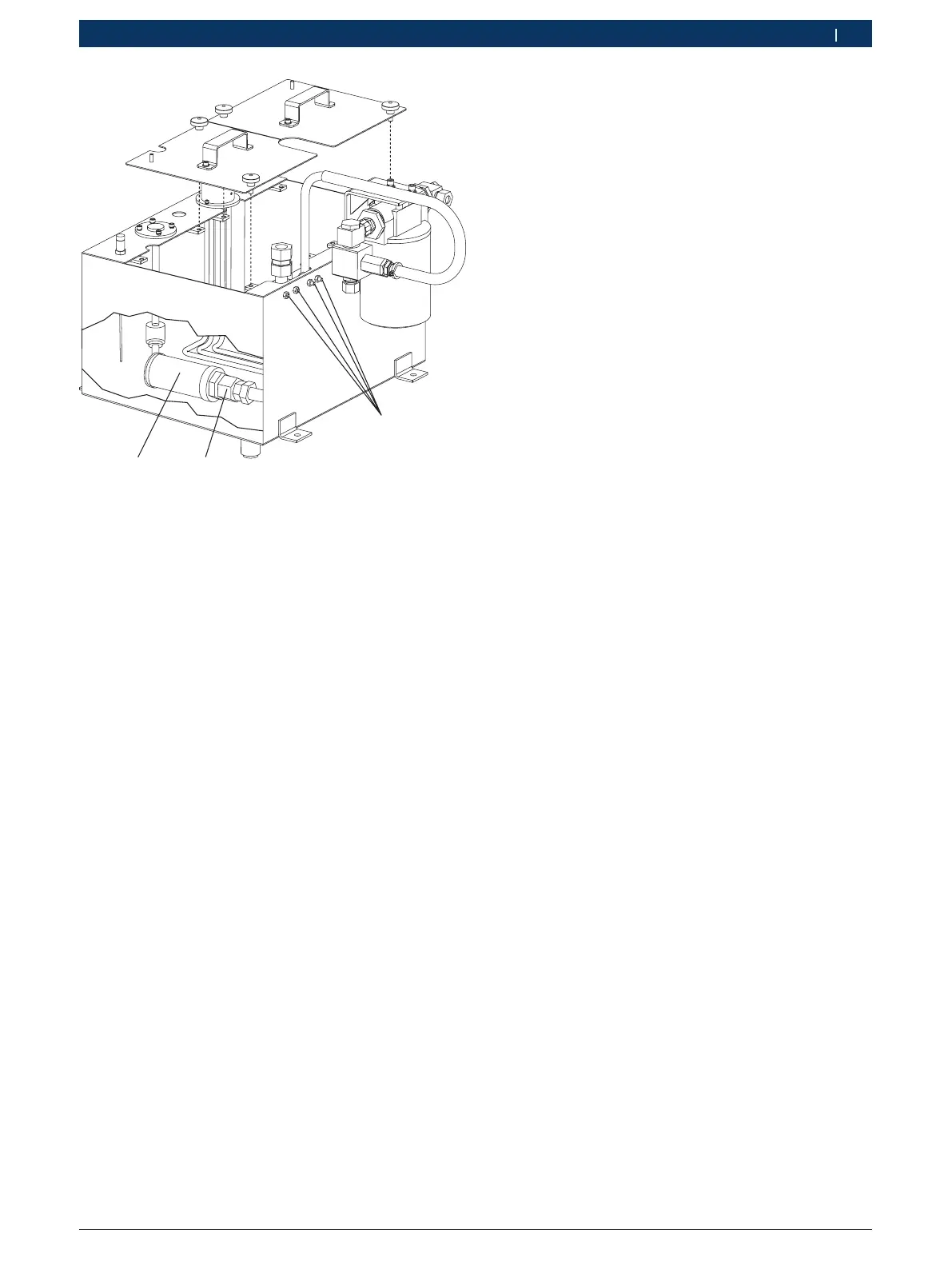

Fig. 25: Testoljetank
1 Fästskruvar för slangklämmorna
2 Adapter
3 Insugsfilter
6. Avlägsna testoljetankens lock.
7. Lossa fästdelarna för slangklämmorna
(Fig.25,Pos.1) och avlägsna slangklämmorna.
8. Dra ut slangen ur testoljetanken och tappa ur
testoljan med en slang i en behållare.
9. Lossa adaptern (Fig.25,Pos.2) och dra ut insug-
ningsfiltret (Fig.25,Pos.3).
10. Torka av insugningsfiltret grundligt med en mjuk
och ren duk.
11. Rengör insugningsfiltret med tryckluft.
! Säkerställ att trycket ligger mellan 3bar och 4bar.
12. Sätt fast slangen igen på insugningsfiltret.
13. Fäst insugningsfiltret igen på adaptern.
14. För in slangen igen i tanken och fäst slangkläm-
morna.
15. Slangens andra ände ansluts igen till testoljeför-
sörjningen.
! Säkerställ att slangledningen anslutits föreskrifts-
mässigt för att undvika otätheter.
16. Fyll på testolja i testoljetanken.
17. Stäng testoljetankens lock.
18. Anslut strömkabeln med spänningsförsörjningen.
19. Koppla till spänningsförsörjningen.
20. Koppla till huvudströmbrytaren på EPS 625.
21. Tryck på <Testoljepump Till/Från> och starta
testolje motorn. Kontrollera otätheter.
i När ingen otäthet fastställs är slangförbindelsen
korrekt. När en otäthet föreligger skall apparaten
frånkopplas och slangledningarna kontrolleras ännu
en gång.
22. Koppla från EPS 625.
23. Stäng undre bakväggen.
"Insugningsfiltret är nu rengjort.
7.3.7 Drivkoppling
Det rekommenderas att montera ut drivklopplingen för
inspektion och genomgång. Denna uppgift får emeller-
tid endast utföras av en tekniker från Bosch. Ta kontakt
med kundtjänst för att byta drivkopplingen.
! Utför inga självständiga underhållsarbeten på driv-
kopplingen. Garantin upphör att gälla om detta
ignoreras.
! Ett osakmässigt underhåll av drivkopplingen genom
tekniker utan utbildning kan leda till skador på
insprutningspumparna.
7.3.8 Inställning av mätglashållar-pushern
1. EPS 625vlägsna insprutningspumparna från
uppspänningsbädden för pumpar.
2. Tappa ur testoljan ur mätglasen.
3. Avlägsna skruvarna från magnetventilernas kåpa på
baksidan av mätglashållaren och dra ut panelen.
4. Kontrollera om droppanordningarna i trattarna
är korrekt uppriktade mot utsnitten i pushern.
I annat fall samlas och mäts inte oljan exakt
i mätglasen.
5. När uppriktningen är korrekt hanterar man ställdonet
och justerar magnetventilens position.
6. Dra fast magnetventilens mutter på mätglashållarens
baksida.
7. Lossa skruvarna på mätglashållarens baksida och
ställ in magnetventilens position horisontellt tills
dropparna befinner sig i korrekt position.
8. Dra fast mätglashållarens skruvar.
