1 689 988 262 2017-12-26| Robert Bosch GmbH
Uruchamianie | EPS 625 | 295 pl
6. Wlać około 50 litrów nowego oleju testowego do
zbiornika oleju testowego.
i Dozwolone jest używanie następujących olejów te-
stowych zgodnych z normą ISO 4113:
Marka oleju testowego Producent
SHELL Calibration Fluid S 9365 Shell International
SHELL V-OL 1404 Shell Deutschland
SHELL Normalfluid B.R Shell France
VISCOR Calibration Fluid 1487 AW-2 Rock Vallery
CASTROL Fluido para Calibracao 4113 Castrol Brasil
ESSO EGL 270 147 ESSO AG
BENZ UCF-1 Calibration Fluid Benz Oil
i W czasie testu działania należy usunąć powietrze z
przewodów i uzupełnić olej w zbiorniku oleju testo-
wego.
7. Wprowadzić wąż (Ø6 mm) sprężonego powietrza
od dołu przez otwór przyłącza wody do urządzenia
EPS 625.
8. Podłączyć wąż do filtra sprężonego powietrza
(Rys.9,Poz.1) (maksymalne dozwolone ciśnienie
6 bar).
9. Założyć dolną osłonę boczną.
4.4.5 Przyłącze płynu chłodzącego
i W przyłączu płynu chłodzącego muszą być zainstalo-
wane następujące komponenty:
$ reduktor ciśnienia z manometrem ustawiony na
200kPa
$ filtr ochronny
$ zawór odcinający
1. Przeprowadzić wąż płynu chłodzącego do wymienni-
ka ciepła i podłączyć do króćca dopływu płynu chło-
dzącego. Użyć odpowiednich opasek do węży.
2. Przeprowadzić wąż odpływu płynu chłodzącego do wy-
miennika ciepła i podłączyć do króćca odpływu płynu
chłodzącego. Użyć odpowiednich opasek do węży.
3. Sprawdzić, czy wszystkie przyłącza są szczelne.
i Gdy urządzenie EPS 625 nie pracuje, zawór odcinający
dopływu płynu chłodzącego musi być zamknięty.
4.4.6 Skontrolować manometr
Sprawdzić wszystkie wskazówki manometrów. Wska-
zówki muszą wskazywać "0".
459897_136Nkv
1

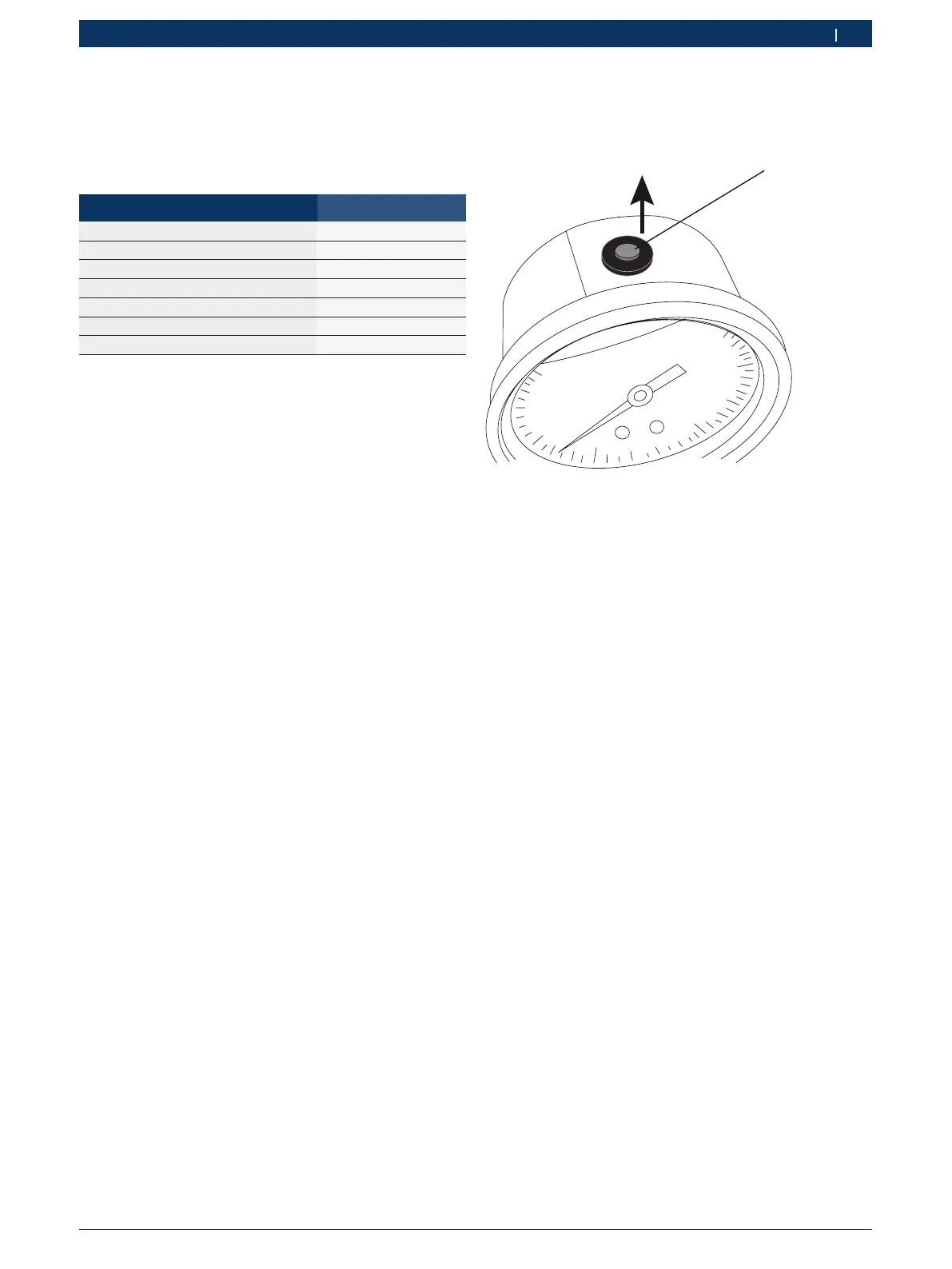

Fig. 21: Kompensacja ciśnienia wewnątrz manometru
1 nasadka gumowa
i Jeśli wskazówka nie wskazuje zera, należy zdjąć na-
sadkę gumową (Rys.21,Poz.1), aby zrównać ciśnie-
nie wewnątrz manometru z ciśnieniem atmosferycz-
nym. Gdy ciśnienie jest wyrównane, założyć ponow-
nie nasadkę gumową.
4.4.7 Podłączanie komputera osobistego (PC)
i Uwzględnić wymagania systemowe dotyczące kom-
putera (patrz rozdział 3.2.1).
1. Połączyć akcesoria (monitor, klawiatura, myszy itd.)
z komputerem.
2. Wykonać połączenie elektryczne między komputerem
i jego akcesoriami.
3. Połączyć komputer przewodem USB F 002 DG1 9C7
(akcesoria dodatkowe) z portem USB urządzenia
EPS 625 (Rys. 1, Poz. 9).
i Używać tylko przewodów USB podanych przez firmę
Bosch.
4.4.8 Instalacja oprogramowania EP
i Sposób instalacji oprogramowania EP jest opisany w
opisie "Oprogramowanie EP" (1 689 989 099).
