1 689 988 262 2017-12-26| Robert Bosch GmbH
90 | EPS 625 | Mise en servicefr
12 3

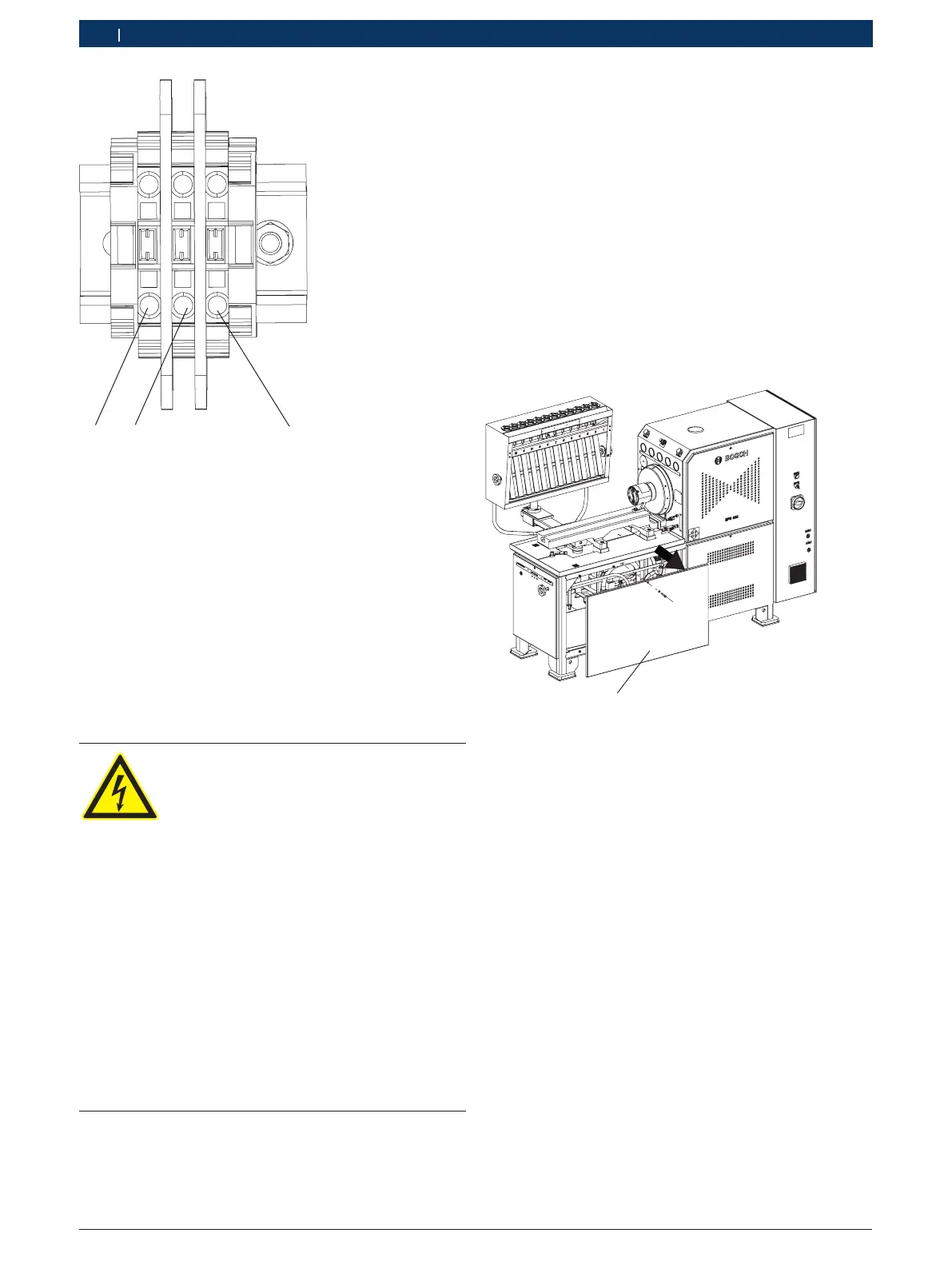

Fig. 19: Bornier pour alimentation en tension 230 VAC supplé-
mentaire
1 Phase
2 Neutre
3 Conducteur de protection
i Observer le schéma électrique.
8. Raccorder le câble de raccordement de la réglette
multiprise de la façon suivante :
$ Raccorder la phase à la borne 16.
$ Raccorder le neutre à la borne 17.
$ Raccorder le conducteur de protection à la borne
PE.
Danger - Risque d’électrocution par des
pièces sous tension !
Une électrocution par contact avec des
pièces sous tension (par ex. interrupteur
principal, circuits imprimés) peut pro-
voquer des blessures, une défaillance
cardiaque et la mort.
Les travaux sur les installations ou les
équipements électriques doivent être
réalisés uniquement par des électri-
ciens qualifiés ou par des personnes
formées, sous la supervision d’un
électricien.
Recouvrir les pièces sous tension ou en
barrer l’accès.
Ne pas toucher les pièces sous ten-
sion ou les pièces dont l'isolation est
endommagée.
9. Mettre l'EPS 625 en marche.
10. Contrôler la tension entre la phase et le neutre à
l'aide d'un multimètre sur la réglette multiprise.
La tension doit être de 230 VAC +- 10 %.
i Si la tension n'est pas de 230 VAC +- 10 %, contrôler
l'alimentation en tension. Contrôler le conducteur de
protection.
11. Disposer la réglette multiprise de façon sûre.
12. Fermer l'armoire de commande.
"Le raccordement pour l'alimentation en tension sup-
plémentaire est terminé.
4.4.4 Raccords d'huile d'essai
i Tous les raccords d'huile d'essai de l'EPS 625 ont été
produits en usine et sont prêts à l'emploi.
1. Retirer le capot latéral inférieur (Fig.20, Pos.1).
458868_85Nkv
1
Fig. 20: Ouverture du capot latéral inférieur
1 Capot latéral inférieur
2. Vérifier si tous les raccordements hydrauliques sont
correctement fixés.
i Serrer à nouveau les raccordements lâches.
3. Retirer les vis de fixation (Fig.13, Pos.2) du cou-
vercle du réservoir.
4. Retirer le capot (Fig.13, Pos.1).
! Utiliser exclusivement de l’huile d’essai conforme à
ISO 4113. Ne pas utiliser de liquides inflammables,
tels que de l'essence, du kérosène ou du diluant.
5. Nettoyer minutieusement le réservoir d'huile d'essai
à l’aide d’un chiffon propre et doux.
