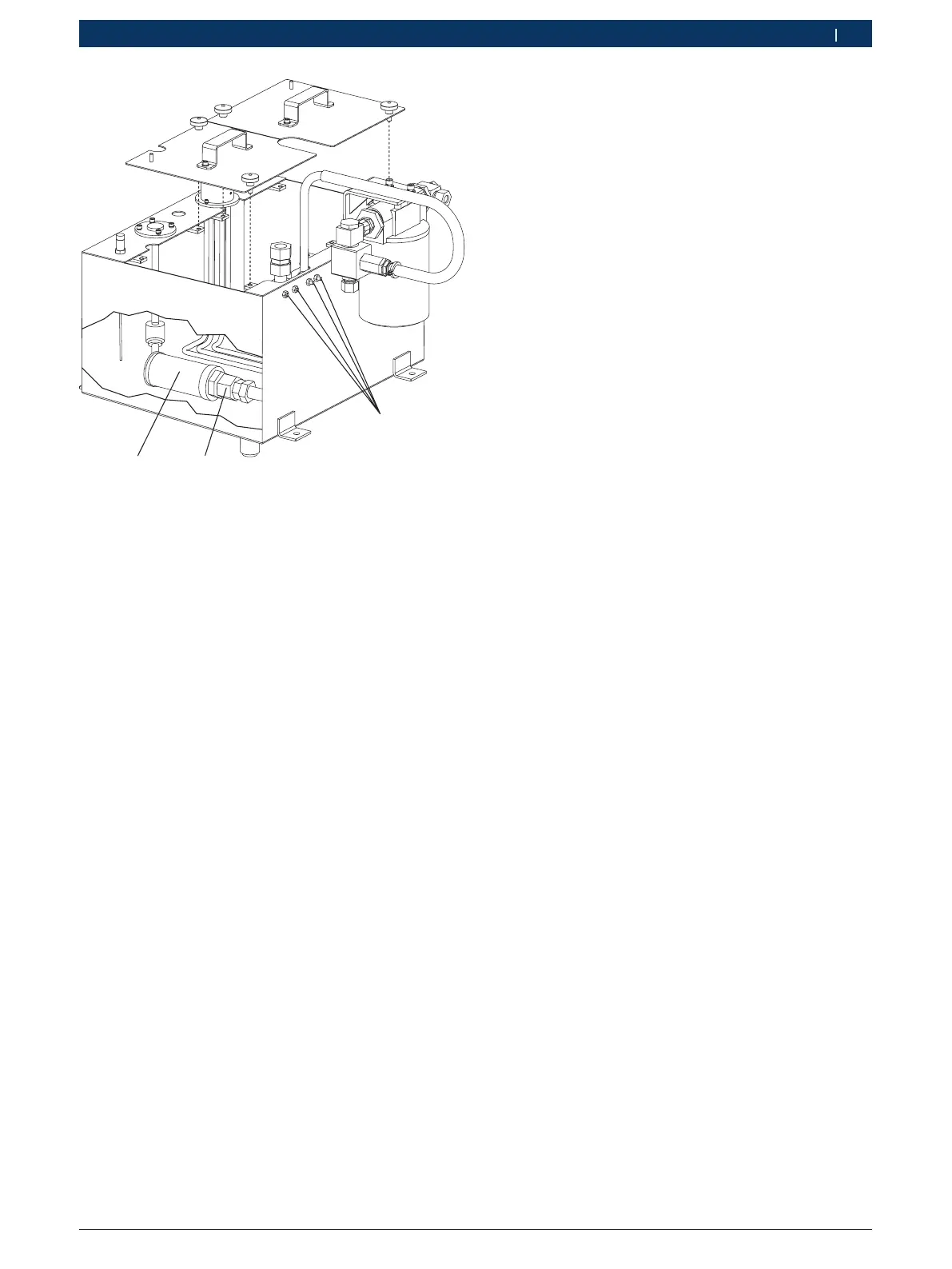

Fig. 25: Tanque do óleo de teste
1 Peças de fixação para as braçadeiras da mangueira
2 Adaptador
3 Filtro de admissão
6. Remova a cobertura do tanque do óleo de teste.
7. Solte as peças de fixação para as braçadeiras da
mangueira (Fig.25,Pos.1) e remova as braçadeiras.
8. Puxe a mangueira do tanque de óleo de teste e es-
coe o óleo de teste existente na mangueira para um
recipiente.
9. Solte o adaptador (Fig.25,Pos.2) e retire o filtro de
admissão (Fig.25,Pos.3).
10. Limpe bem o filtro de admissão com um pano
limpo e macio.
11. Limpe o filtro de admissão com ar comprimido.
! Certifique-se de que a pressão se situa entre 3bar
e 4bar.
12. Coloque novamente a mangueira no filtro de admis-
são.
13. Fixe novamente o filtro de admissão no adaptador.
14. Insira novamente a mangueira no tanque e fixe as
braçadeiras.
15. Ligue novamente a outra extremidade da manguei-
ra à alimentação de óleo de teste.
! Certifique-se de que as mangueiras foram ligadas
corretamente, para evitar faltas de estanqueidade.
16. Encha o tanque com óleo de teste.
17. Feche a cobertura do tanque do óleo de teste.
18. Ligue o cabo elétrico com a alimentação de tensão.
19. Ligue a alimentação de tensão.
20. Ligue o interruptor principal do EPS 625.
21. Prima <Lig./deslig. bomba de óleo de teste> e ini-
cie o motor do óleo de teste. Controle se há faltas
de estanqueidade.
i Se você não detectar faltas de estanqueidade, a
ligação da mangueira está correta. Se você detectar
falhas de estanqueidade, desligue o aparelho e con-
trole novamente as ligações da mangueira.
22. Desligar a EPS 625.
23. Feche o painel traseiro inferior.
"Agora, o filtro de admissão está limpo.
7.3.7 Acoplamento de acionamento
Recomendamos que o acoplamento de acionamento
seja desmontado para inspeção e sobrelevação. Toda-
via, essa tarefa deve ser realizada apenas por técnicos
da Bosch. Contate o serviço de assistência técnica para
mandar substituir o acoplamento de acionamento.
! Não execute você mesmo trabalhos de manutenção
no acoplamento de acionamento. Caso essa prescri-
ção não seja cumprida, a garantia perde sua valida-
de.
! Uma manutenção incorreta do acoplamento de acio-
namento por técnicos sem qualificação pode provo-
car danos nas bombas injetoras.
7.3.8 Ajustar o encaixe do suporte para frascos
graduados
1. EPS 625emova a bomba injetora montada na base
de fixação da bomba.
2. Escoe o óleo de teste dos frascos graduados.
3. Remova os parafusos da cobertura da válvula magné-
tica no lado posterior do suporte e retire
a cobertura.
4. Controle se os conta-gotas nos funis estão alinhados
corretamente com os entalhes no encaixe. Caso con-
trário, o óleo nos frascos não é recolhido
e medido com precisão.
5. Se o alinhamento estiver correto, acione o atuador e
ajuste a posição da válvula magnética.
6. Aperte a porca da válvula magnética no lado posteri-
or do suporte para frascos graduados.
7. Solte os parafusos no lado posterior do suporte e
ajuste a posição da válvula magnética na horizon-
tal, até os conta-gotas se encontrarem na posição
correta.
8. Aperte os parafusos do suporte.
