1 689 988 262 2017-12-26| Robert Bosch GmbH
Funcionamento | EPS 625 | 263 pt
5.4 Preparação do teste
! Antes de instalar ou remover a bomba injetora, desli-
gue sempre o interruptor principal (Fig. 1, Pos. 7) do
EPS 625.
1. Com o acessório de montagem adequado, coloque a
bomba injetora (Fig. 22, Pos. 5) que pretende testar
na base de fixação da bomba (Fig. 22, Pos. 6).
2
1
3
4
5
6
7
8
9
10
11
458868_21N
kv
1
456
2
3

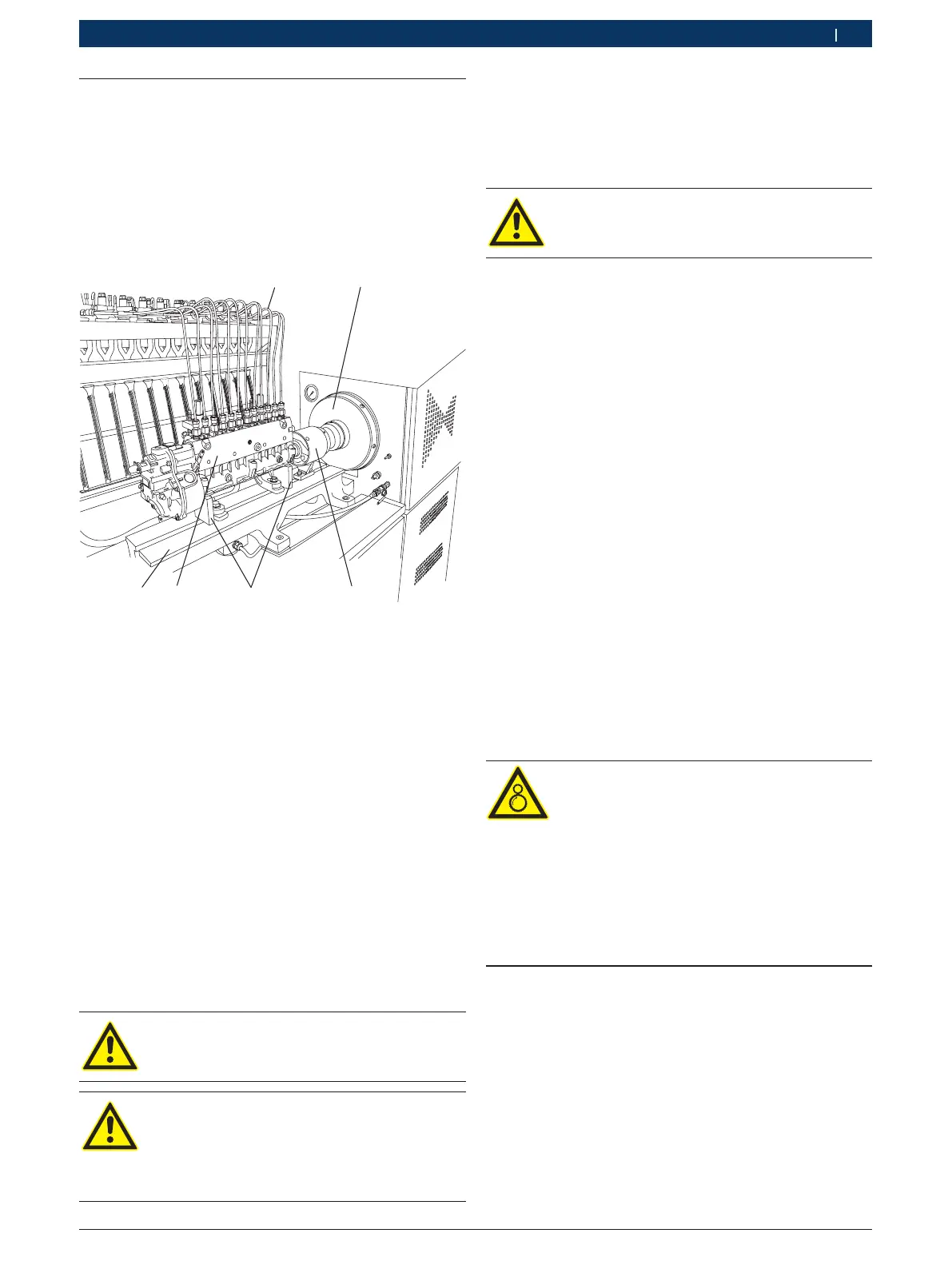

Fig. 22: Colocar a bomba injetora na bancada de teste
1 Tubos de teste de alta pressão
2 Volante
3 Cobertura protetora
4 Suporte de fixação
5 Bomba injetora
6 Base de fixação
i Você pode encomendar o acessório de montagem
através de seu fornecedor Bosch.
! Aperte os parafusos tensores do acoplamento de
acionamento com um torquímetro (para os valores
de torque, ver capítulo9.3). Os parafusos tensores
fixados incorretamente podem se soltar durante o
funcionamento da bancada de teste. Apertar de-
masiado os parafusos pode provocar danos. Além
disso, os parafusos podem quebrar. Em todo o caso,
o acoplamento pode ficar danificado e suas peças
podem se desprender.
Antes de arrancar o acionamento, certi-
fique-se de que a cobertura protetora foi
colocada.
O acoplamento de acionamento ISO é um
componente de segurança do EPS 625. O
acoplamento de acionamento ISO pode ser
reparado apenas por técnicos de assistên-
cia técnica da Bosch.
2. Aperte o semi-acoplamento da bomba injetora nos
mordentes do acoplamento de acionamento com um
pino rotativo. Certifique-se de que há uma distância
de 1mm a 2mm entre o acoplamento da bomba
injetora e o acoplamento de acionamento.
O pino rotativo utilizado para rodar manual-
mente o volante não pode permanecer nos
orifícios de alojamento do volante!
3. Aperte o parafuso tensor dos mordentes com um
torque definido.
4. Ligue os tubos de teste de alta pressão
(Fig.22,Pos.1) à bomba injetora.
i O flange intermediário adicional permite alterar a po-
sição de fixação em bombas injetoras pequenas.
5. Ligue a alimentação e o retorno de óleo de teste.
i No caso das bombas de distribuição, também é ne-
cessário ligar o medidor da pressão para a medição
da pressão interior, bem como a medição da pressão
da bomba de alimentação (acessórios especiais).
i Utilize a válvula de descarga para testar bombas de
distribuição. A mangueira para a alimentação e para
o retorno de óleo de teste estão incluídas no âmbito
do fornecimento da bancada de teste.
i Basicamente, o sensor de temperatura na válvula de
descarga tem de ser instalado de modo que o cabo
de ligação seja colocado na vertical.
Aviso – Perigo de ser puxado pela máquina
devido a peças rotativas!
Vestuário, adornos ou cabelos podem ficar
presos nas peças rotativas e provocar feri-
mentos graves.
Mantenha distância suficiente relativamen-
te a peças rotativas e móveis.
Cubra as peças rotativas.
Mantenha as mãos a uma distância sufi-
ciente relativamente a peças rotativas.
6. Ligue o PC e inicie o software do EPS 945.
7. Ajuste a pressão de admissão na válvula reguladora
da pressão (fig. 1, pos. 18).
"Agora, a bomba está pronta a ser testada.
