Uvedení do provozu | EPS 625 | 327 cs
1. Třífázové síťové připojovací vedení s kapacitou 50A
třífázového síťového dělicího spínače připojte s po-
jistkou/MCB 50 A jako ochranné zařízení.
2. Síťové připojovací vedení veďte šroubením vodičů na
podlaze skříňového rozvaděče k hlavnímu spínači.
3. Napájení spojte s přípojkami hlavního spínače takto:
$ L1 na svorku 1 na hlavním spínači.
$ L2 na svorku 3 na hlavním spínači.
$ L3 na svorku 5 na hlavním spínači.
$ Ochranný vodič připojte na meziokruh uzemnění
na podlaze ovládací skříně.
i Ujistěte se, že je ochranný vodič pomocí zeleno-žlu-
tého kabelu ochranného vodiče 10 mm
2
spojen se
zemnicí přípojkou výkonu 3-fázového vedení.
! Ujistěte se, že je kabelový kanál, který je spojen se
sběrnými lištami napájení, řádně uzemněn.
4. Proveďte kontrolu ochranného vodiče , abyste zkont-
rolovali, zde je uzemnění v pořádku.
5. Zkontrolujte primární napětí řídicího transformátoru.
Přípojky primárních přípojek by měly být modifiko-
vány v závislosti na naměřeném primárním napětí.
i Dbejte šipky směru otáčení na elektromotoru. Je-li
směr otáčení chybný, vypněte hlavní spínač a napáje-
ní. Na napájení přesvorkujte dvě fáze a znovu zkont-
rolujte směr otáčení.
4.4.3 Přípojka dodatečného napájení
i Tato kapitola se musí dodržovat, pokud je potřebná
dodatečná zásuvková lišta k napájení 230 VAC.
! Doporučujeme používat zásuvkovou lištu s interním
jištěním.
Nebezpečí - nebezpečí požáru neodbor-
ným použitím zásuvkové lišty!
Palivo diesel nebo zkušební olej ISO 4113
se v zásuvkové liště zapaluje a způsobuje
požáry.
¶ Zásuvkovou lištu neodstavujte v blízkosti
paliva diesel nebo zkušebního oleje ISO
4113.
1. Odpojte konektor od síťového vedení zásuvkové lišty.
2. Vypněte EPS 625.
3. Otevřete skříňový rozvaděč.
1
2
3
458868_102Nk
v

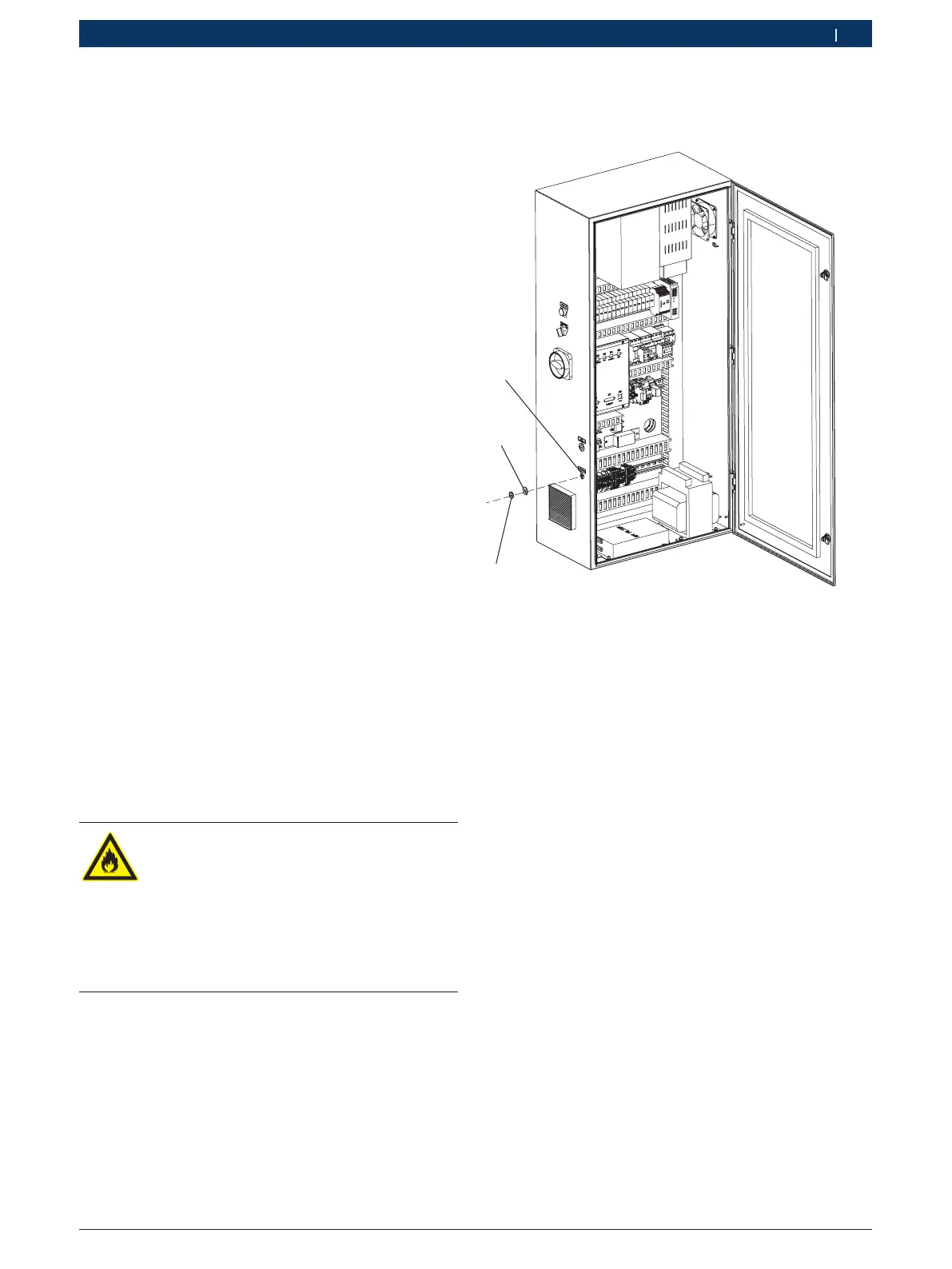

Obr. 18: Otevřený skříňový rozvaděč EPS 625
1 Zaslepovací zátka
2 Šestihranná matice
3 Průchodka
4. Sejměte zaslepovací zátku (Obr. 18, Pol. 1). Uchovej-
te šestihrannou matici (Obr. 18, Pol. 2).
5. Kabelové šroubení (obsahem dodávky EPS 625) na-
suňte do průchodky.
6. Pomocí šestihranné matice (Obr. 18, Pol. 2) upevně-
te kabelové šroubení.
7. Připojovací vedení zásuvkové lišty protáhněte kabelo-
vým šroubením.
i Ujistěte se, že připojené připojovací vedení není pře-
točené nebo napnuté.
