3.6 Nádrž na zkušební olej
458868_22Nkv
1 2
34

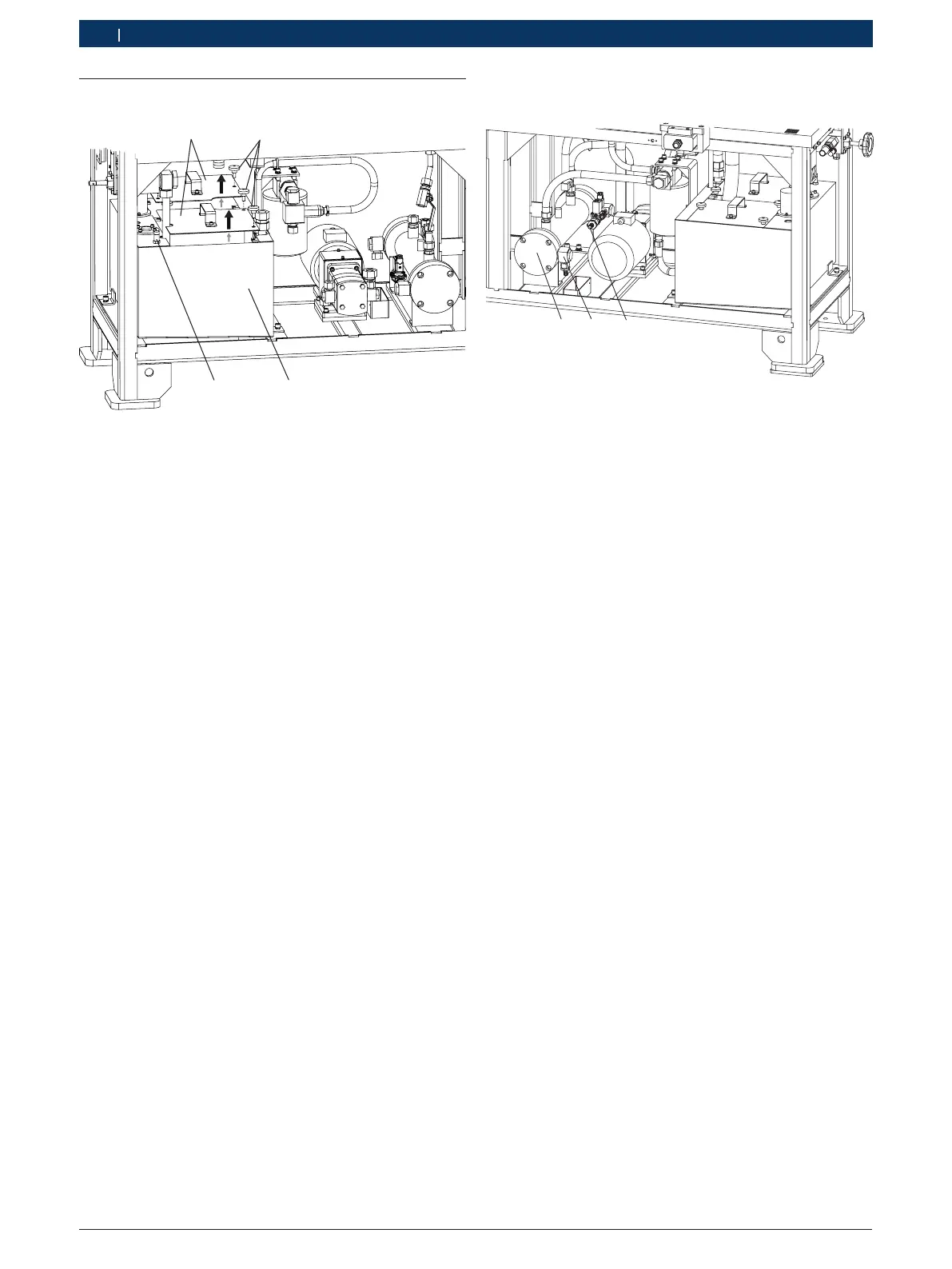

Obr. 13: Nádrž na zkušební olej
1 Víko nádrže
2 Upevňovací šrouby pro víko nádrže
3 Nádrž na zkušební olej
4 Teplotní snímač
Nádrž na zkušební olej, která je umístěna na rámu zku-
šební stanice EPS 625, má kapacitu 50 litrů. Pro přístup
k nádrži na zkušební olej otevřete zadní postranní kryt
(Obr.1,Pol.16).
Zahřívání zkušebního oleje zajišťuje ohřev zkušebního
oleje. Pro měření teploty zkušebního oleje je k dispozici
snímač teploty (Obr.13,Pol.4). Snímač stavu oleje
brání chodu na sucho tandemového podávacího
čerpadla.
i Nádrž na zkušební olej musí být naplněna nejméně
30 litry zkušebního oleje. Tím je zaručeno, že je při
zkoušce k dispozici dostatečné množství zkušební-
ho oleje.
EPS 625ěhem přezkoušení je zkušební olej veden zpět
od vstřikovacího čerpadla do nádrže na zkušební olej.
3.6.1 Chlazení zkušebního oleje
458868_23Nkv
12 3
Obr. 14: Přívod a výpusť chladicí vody
1 Výměník tepla
2 Přípojka zpětného vedení chladicí vody
3 Přípojka přívodu chladicí vody
Zkušební olej je chlazen výměníkem tepla
(Obr.14,Pol.1). Zkušební olej protéká chladicím vede-
ním a odevzdává teplo chladicí vodě.
Teplota zkušebního oleje je měřena snímači teploty a
regulována chladicí vodou, která je vedena k výmění-
ku tepla. Přívod chladicí vody je regulován deskou ploš-
ných spojů počítače přes elektromagnetické ventily.
i Bližší informace k požadavkům na chladicí vodu viz
kapitola 9.
3.6.2 Ohřívání zkušebního oleje
Zkušební olej je ohříván elektrickým odporovým ohře-
vem, který se nachází v nádrži na zkušební olej.
i Aby se zabránilo nebezpečí požáru v důsledku pře-
hřátí zkušebního oleje, byla provedena vhodná bez-
pečnostní opatření.
Doba potřebná na ohřev zkušebního oleje z prostorové
teploty na 40 °C závisí na množství zkušebního oleje v
nádrži. Čerpadlo zkušebního oleje se rozběhne automa-
ticky po spuštění softwaru EPS 945.
i Další informace viz nápověda online "EPS945".
Teplotní snímače stále kontrolují teplotu.
