88 | EPS 625 | Mise en servicefr
i Pour éviter tout endommagement lors du transport,
le support d'éprouvette est protégé par le dispositif
de bride de serrage (Fig.17, Pos.1). Le support
d'éprouvette doit être protégé avant chaque trans-
port de l'EPS 625.
458868_97Nkv

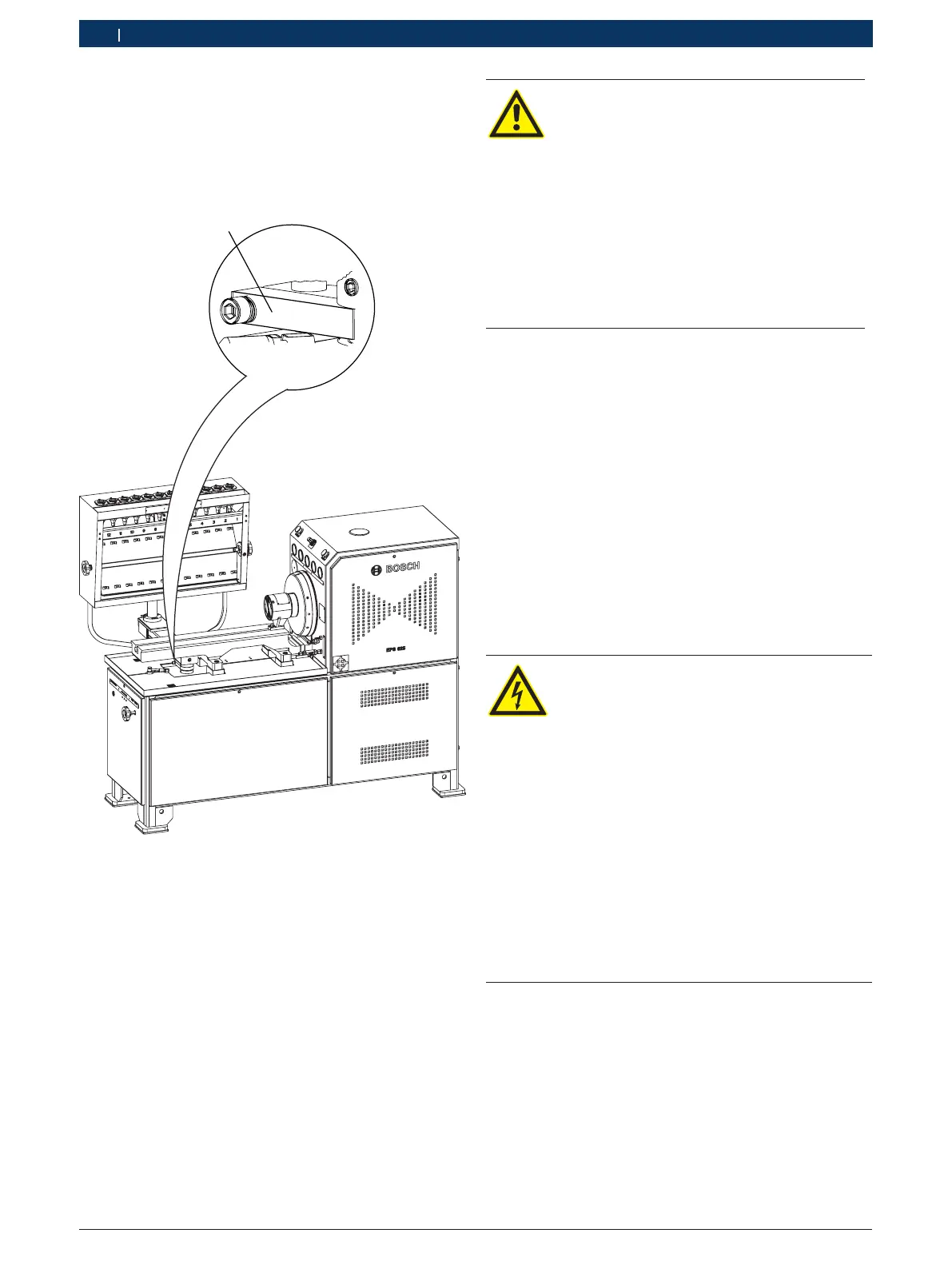

Fig. 17: Anneau de fixation pour le bras pivotant
1 Anneau de fixation
6. Desserrer l'anneau de fixation (Fig.17, Pos.1).
7. Soulever le support d'éprouvette du rail de fixation
(voir Fig. 6).
8. Tourner le support d'éprouvette de sorte que le
cadre pivotant soit bien accessible.
9. Installer le support d'éprouvette à une hauteur
d'utilisation pratique (cf. Chapitre 3.5.5).
Avertissement – Risque de coupure avec
des éprouvettes cassées!
Les éprouvettes peuvent se briser
lorsqu'elles heurtent des objets durs (par
exemple les armatures de la pompe d'injec-
tion).
¶ Tourner le cadre pivotant avec prudence.
Veiller à ce que les éprouvettes n'entrent
pas en contact avec des objets durs.
¶ Remplacer immédiatement une éprou-
vette brisée.
¶ Porter des gants de protection.
10. Poser délicatement les éprouvettes (44cm³ et
260cm³) les unes après les autres dans les res-
sorts de retenue du cadre pivotant.
11. Tourner à nouveau le support d'éprouvette dans la
position normale.
12. Serrer l'anneau de fixation (Fig.17, Pos.1).
13. Régler la hauteur du support d'éprouvette.
14. Retirer le capot latéral arrière droit (Fig.1,Pos16).
15. Raccorder le flexible à la sortie du conditionneur
(Fig.9,Pos1).
16. Le flexible doit déboucher dans un écoulement ou
un récipient collecteur.
17. Fixer le capot latéral arrière droit.
4.4.2 Branchements secteur
DANGER: Risque d’électrocution par pièces
sous tension
Les raccordements d'entrée L1, L2 et L3 de
l'interrupteur principal sont sous tension
même lorsque l'interrupteur principal est ar-
rêté. Toucher les raccordements d'entrée L1,
L2 et L3 de l'interrupteur principal présente
un risque d'électrocution, de défaillance car-
diaque et de blessures mortelles.
¶ Les opérations au niveau de l'armoire de
commande doivent être menées unique-
ment par des électriciens qualifiés ou par
des employés sous la supervision d'un
électricien qualifié.
¶ Recouvrir ou bloquer l'accès aux pièces
sous tension.
! L'EPS 625 doit être branché au réseau électrique
(400V – 440V ou 200V – 240V). Il est conseillé d'uti-
liser un disjoncteur différentiel avec un courant de
défaut nominal de 300mA.
! La dimension minimale du cordon secteur est de
25mm
2
pour
220V ou
10mm
2
pour
415V.
