Popis výrobku | EPS 625 | 321 cs
Zvýšení stlačeného vzduchu:
1. Stáhněte víko (Obr.10,Pol.1) a odblokujte regulátor
stlačeného vzduchu.
2. Regulátor stlačeného vzduchu otočte ve směru
hodinových ručiček.
Pozorujte tlak na manometru (Obr.4,Pol.5). Otáčej-
te regulátorem stlačeného vzduchu tak dlouho, až je
dosaženo požadovaného tlaku.
3. Stlačte víko a aretujte.
1
458868_49N
kv

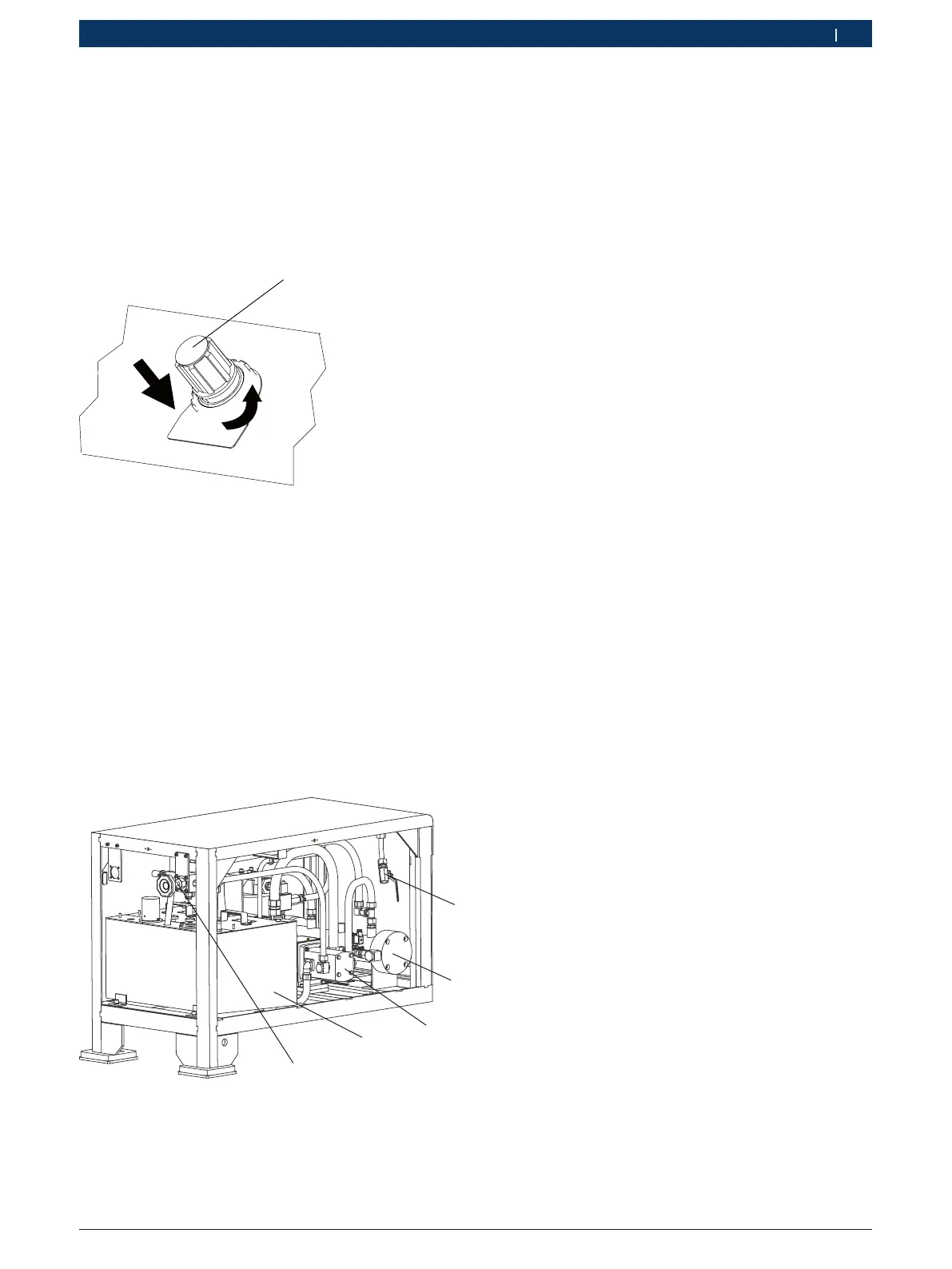

Obr. 11: Snížení tlaku
1 Regulátor stlačeného vzduchu
Snížení stlačeného vzduchu:
1. Stáhněte víko a odblokujte regulátor stlačeného
vzduchu.
2. Regulátor stlačeného vzduchu otáčejte proti směru
hodinových ručiček.
Pozorujte tlak na manometru (Obr.4,Pol.5). Otá-
čejte regulátorem stlačeného vzduchu tak dlouho, až
je dosaženo požadovaného tlaku.
3. Stlačte víko a aretujte.
3.5.9 Zásobování zkušebním olejem
458868_42Nkv
1
2
3
4
5
Obr. 12: Zásobování zkušebním olejem
1 Kulový kohout
2 Výměník tepla
3 Tandemové podávací čerpadlo
4 Nádrž na zkušební olej
5 Tlakový regulační ventil
Zásobování zkušebním olejem se skládá z Čerpadlo
zkušeb ního oleje(Obr.12,Pol.3), které je pohá něno
elektromotorem. Tento systém čerpá během zkoušky
zkušební olej ke vstřikovacímu čerpadlu.
i Po spuštění softwaru EPS 945 se ihned zapne ohřev
zkušebního oleje a zkušební olej se ohřívá.
Spojka spojuje Čerpadlo zkušeb ního oleje s elektromo-
torem. Zásobování zkušebním olejem je upevněno na
podlahové vaně rámu zkušební stanice.
! Ujistěte se, že směr otáčení elektromotoru souhlasí
sšipkou směru otáčení na motoru.
3.5.10 Tlakový regulační ventil vysokého a
nízkého tlaku
Tlakový regulační ventil (Obr.12,Pol.5) se používá k
regulaci tlaku zkušebního oleje, který je během zkouš-
ky k dispozici pro vstřikovací čerpadlo. Pokud je tlako-
vý regulační ventil otočen až na doraz proti směru ho-
dinových ručiček, pak je zkušební olej připraven s vyso-
kým tlakem (až 4 MPa). Pokud se tlakový regulační ven-
til otočí ve směru hodinových ručiček, pak je připraven
zkušební olej s nízkým tlakem.
Tlak je možné nastavit v rozmezí 0 MPa a 0,35 MPa,
asice odpovídajícím otáčením ručního kolečka na tlako-
vém regulačním ventilu.
3.5.11 Zásobování mazacím olejem
(zvláštní příslušenství)
Zásobování mazacím olejem 1687001977 se používá
uvstřikovacích čerpadel bez mazání olejovou vanou.
i Zásobování mazacím olejem 1687001977 je možno
objednat u prodejce Bosch.
Jednotka zásobování mazacím olejem je upevněna na
podlahové vaně rámu zkušební stanice. Součástí jed-
notky zásobování mazacím olejem je nádrž na mazací
olej s jednotkou čerpadla a filtrem. Tlak mazacího ole-
je se zobrazuje na manometru (Obr.4,Pol.11) na před-
ní straně.
! Zásobování mazacím olejem zapínejte teprve tehdy,
je-li nádrž na mazací olej naplněna mazacím olejem.
i Přípojka přívodu a odvodu pro zásobení mazacím
olejem je uzavřena uzavírací zátkou. Při použití záso-
bení mazacím olejem zaslepovací zátku odstraňte.
i Bližší informace k uvedení zásobení mazacím olejem
do provozu viz Návod k montáži 1689978 590.
