Opis produktu | EPS 625 | 285 pl
1
2
5
4
3
458868_47Nkv

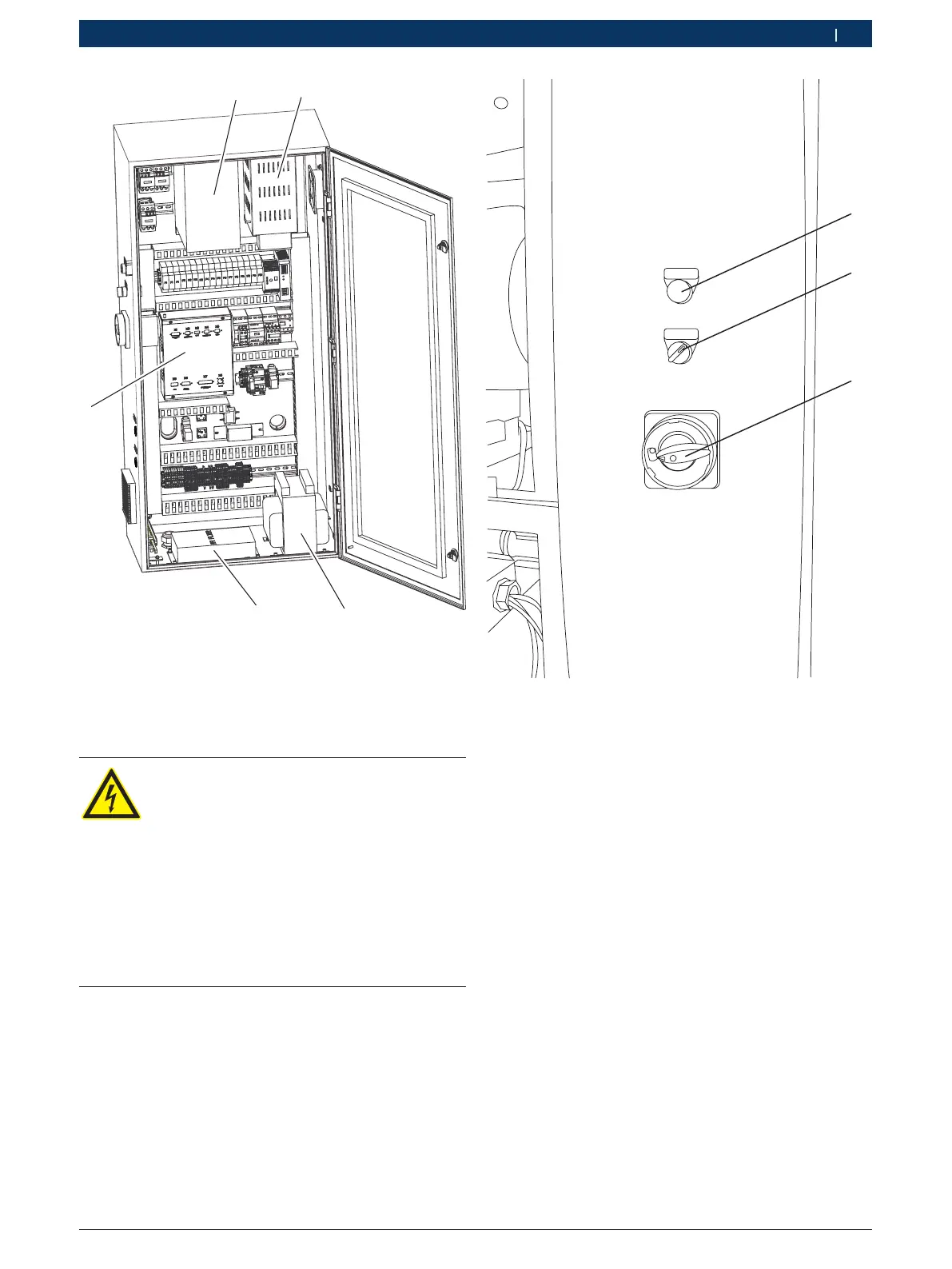

Fig. 7: Szafka rozdzielcza
1 przetwornica częstotliwości
2 opornik hamujący
3 płytka obwodów drukowanych procesora
4 filtr zakłóceń
5 transformator
NIEBEZPIECZEŃSTWO - porażenie prądem
elektrycznym wskutek kontaktu z częściami
znajdującymi się pod napięciem!
Dotknięcie przetwornicy częstotliwości albo
opornika hamującego może spowodować po-
rażenie prądem nawet przy wyłączonym za-
silaniu.
¶ Odłączyć urządzenie od źródła napięcia.
¶ Nie dotykać przetwornicy częstotliwości i
opornika hamującego przez 10 minut po
wyłączeniu zasilania.
MAINS ON
M/C LIGHT
OF
F
ON
458868_10Nkv
1
2
3
Fig. 8: Widok szafki rozdzielczej z boku
1 wskaźnik sieciowy
2 włącznik-wyłącznik oświetlenia uchwytu na naczynia pomiarowe
3 wyłącznik główny
Wyłącznik główny (Rys.8,Poz3) i włącznik-wyłącznik
oświetlenia uchwytu szklanych naczyń pomiarowych
(Rys.8,Poz2) znajdują się na boku szafki rozdzielczej.
i Przepust (Rys. 1, Poz. 8) służy do przeprowadzania
przewodu dodatkowego układu zasilania napięciem
230 VAC z szafy rozdzielczej. Okablowanie układu za-
silania napięciem 230 VAC w szafie rozdzielczej musi
wykonać serwis. Nie zmieniać okablowania elektrycz-
nego w szafie rozdzielczej. Bosch nie odpowiada za
szkody spowodowane przez niewykwalifikowany per-
sonel.
