458868_47Nkv

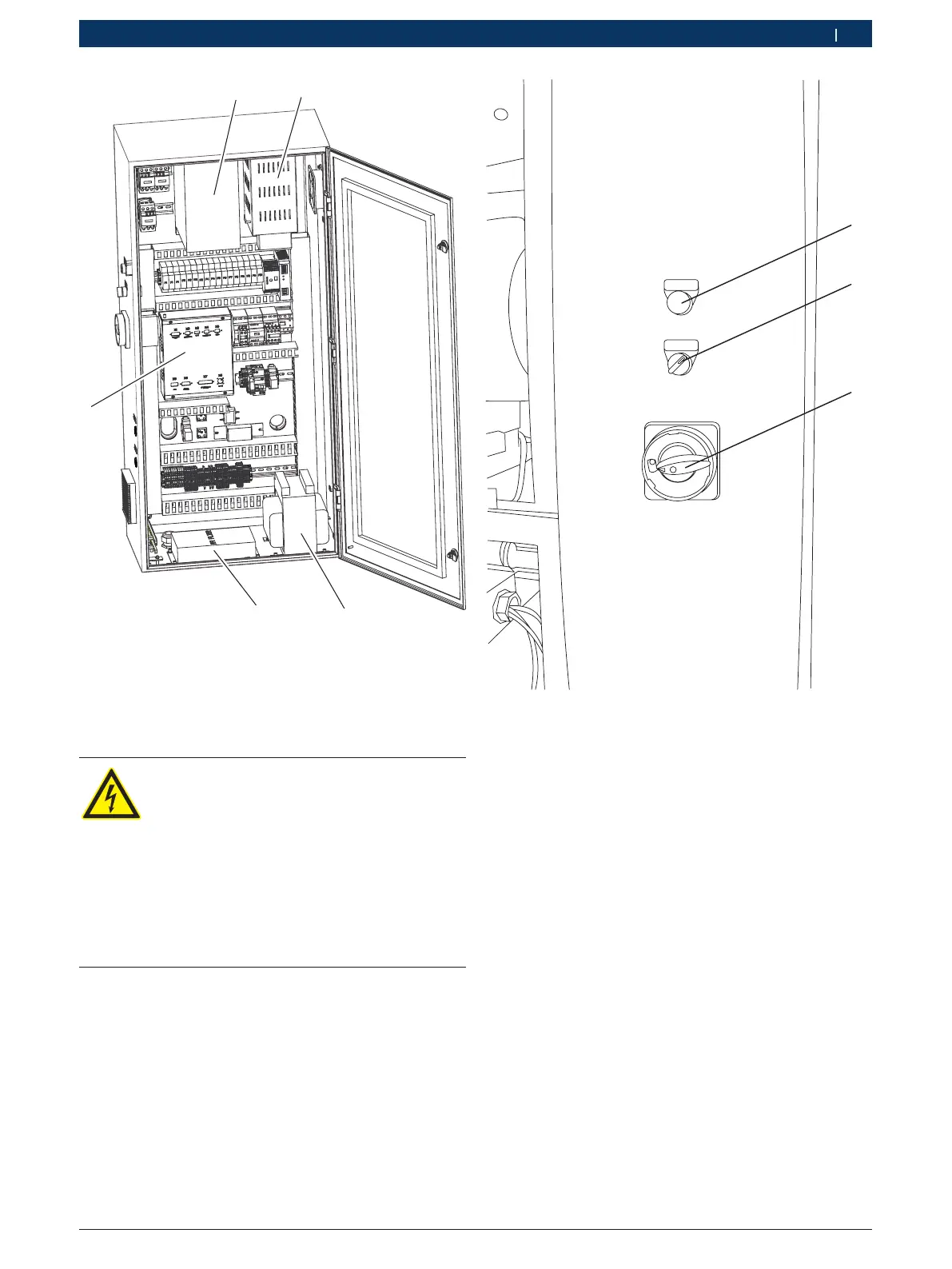

Fig. 7: Schaltschrank
1 Frequenzumrichter
2 Bremswiderstand
3 Rechnerleiterplatte
4 Entstörfilter
5 Transformator
GEFAHR – Stromschlaggefahr durch span-
nungsführende Teile!
Berührung des Frequenzumrichters oder
Bremswiderstands kann auch bei ausge-
schalteter Spannungsversorgung zum Strom-
schlag führen.
¶ Die Spannungsversorgung trennen.
¶ Frequenzumrichter oder Bremswiderstand
nach dem Ausschalten der Spannungsver-
sorgung 10 Minuten lang nicht berühren.
MAINS ON
M/C LIGHT
OF
F
ON
458868_10Nkv
1
2
3
Fig. 8: Seitenansicht des Schaltschranks
1 Netzanzeige
2 Ein-Aus Schalter für MGT-Beleuchtung
3 Hauptschalter
Der Hauptschalter (Fig.8,Pos3) und der Ein-Aus Schal-
ter für Messglasträger-Beleuchtung (Fig.8,Pos2) befin-
den sich an der Seite des Schaltschrankes.
i Die Durchführung (Fig.1,Pos.8) dient zur Lei-
tungsdurchführung für eine zusätzliche 230 VAC
Spannungsversorgung am Schaltschrank. Für die
Verdrahtung der 230 VAC Spannungsversorgung im
Schaltschrank muss der Kundendienst hinzugezogen
werden. Ändern Sie nicht die elektrische Verdrah-
tung im Schaltschrank. Bosch übernimmt keine Haf-
tung von Schäden durch unqualifiziertes Personal.
