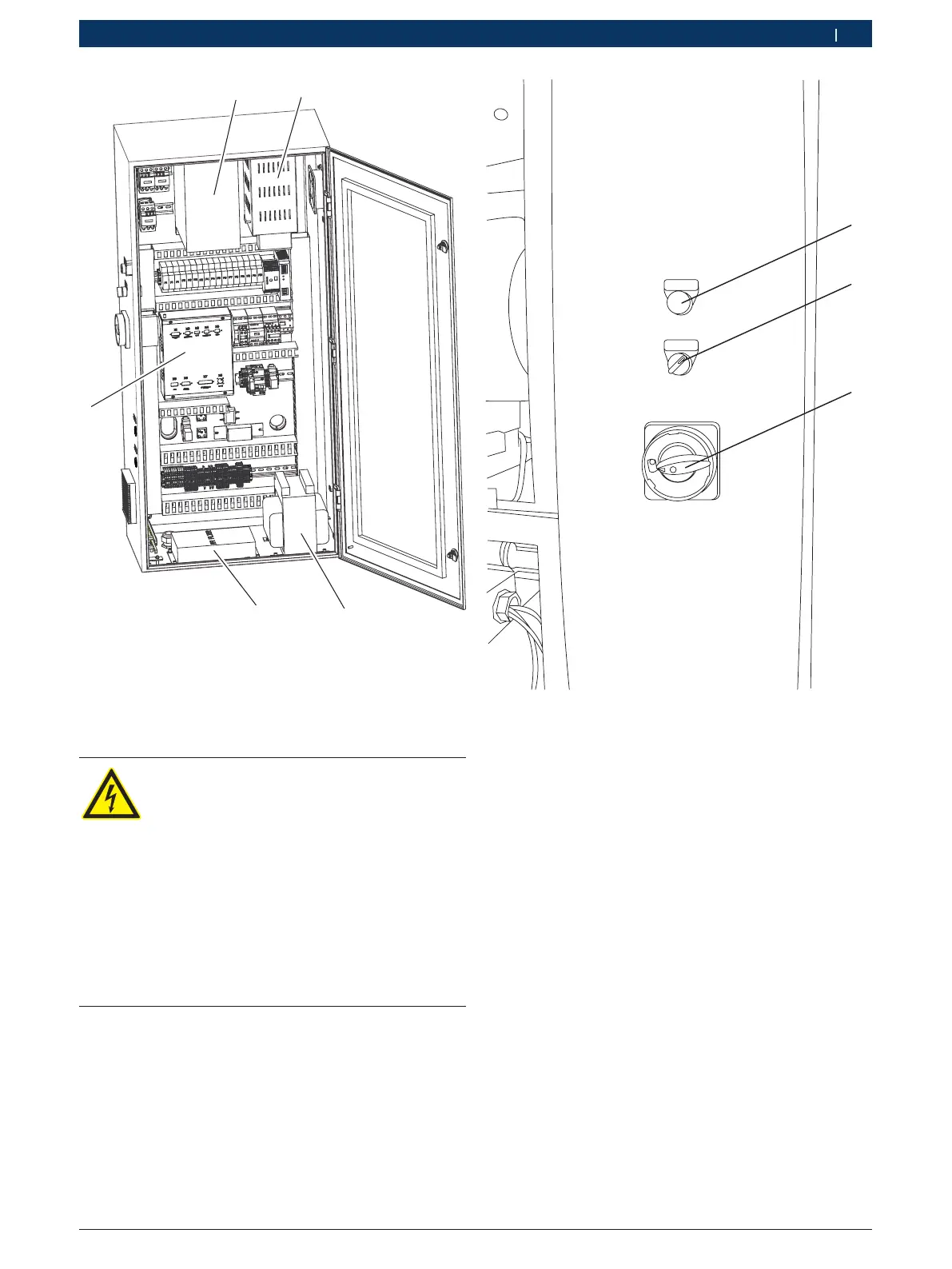

Fig. 7: Armadio di comando
1 Convertitore di frequenza
2 Resistenza freno
3 Scheda a circuito stampato del calcolatore
4 Filtro antidisturbo
5 Trasformatore
PERICOLO – Pericolo di scosse elettriche
dovuto a componenti conduttori di tensio-
ne!
Un contatto del convertitore di frequenza o
della resistenza del freno anche dopo il di-
sinserimento dell'energia può causare delle
scosse di corrente.
¶ Sconnettere l'alimentazione di tensione.
¶ Evitare di toccare il convertitore di fre-
quenza o la resistenza del freno dopo
il disinserimento dell'alimentazione di
tensione per almeno 10 minuti.
MAINS ON
M/C LIGHT
OF
F
ON
Fig. 8: Veduta laterale dell'armadio di comando
1 Spia d'indicazione rete
2 Interruttore ON/OFF per l'illuminazione del supporto del vetro
graduato MGT
3 Interruttore generale
L'interruttore generale (Fig.8,Pos3) e l'interruttore in-
terruttore ON/OFF per l'illuminazione del supporto del
vetro graduato (Fig.8,Pos2) si trovano al lato dell'ar-
madio di comando.
i Il passante (Fig. 1, Pos. 8) serve per il passaggio
dei cavi per un'alimentazione di tensione 230 VAC
supplementare all'armadio elettrico. Per il cablaggio
dell'alimentazione di tensione 230 VAC nell'armadio
elettrico è necessario consultare il servizio assisten-
za. Non modificare il cablaggio elettrico nell'armadio
elettrico. Bosch non si assume la responsabilità per
danni causati da personale non qualificato.
