1 689 988 262 2017-12-26| Robert Bosch GmbH
Produktbeskrivning | EPS 625 | 183 sv
1
2
5
4
3
458868_47Nkv

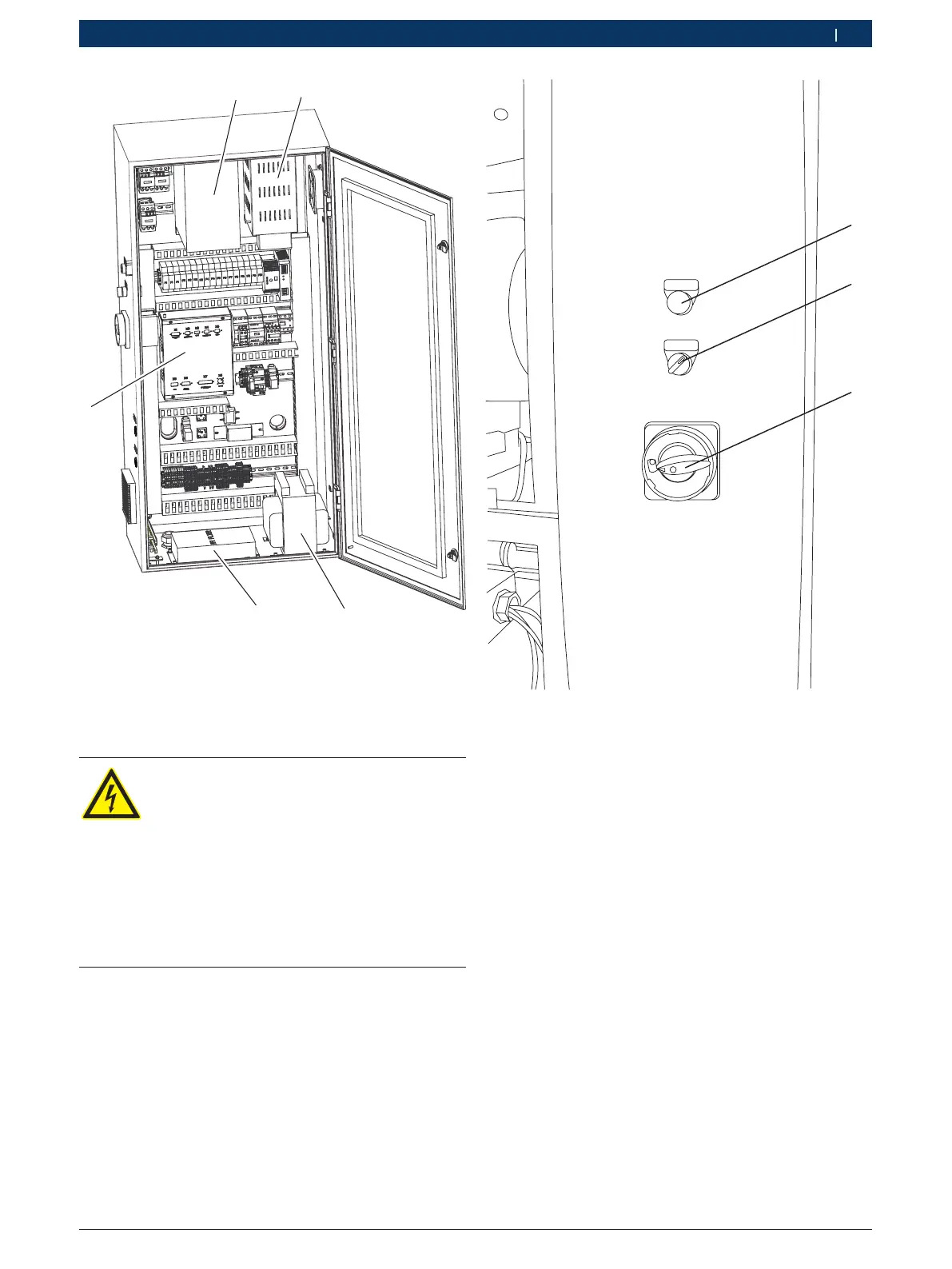

Fig. 7: Kopplingsskåp
1 Frekvensomvandlare
2 Bromsmotstånd
3 Datorkretskort
4 Avstörningsfilter
5 Transformator
FARA – Risk för elektriska stötar genom
spänningsförande delar!
Beröring av frekvensomvandlaren eller
bromsmotstånd kan leda till elstöt även när
spänningsförsörjning är frånkopplad.
¶ Koppla bort spänningsförsörjningen.
¶ Efter bortkoppling av strömförsörjningen
skall frekvensomvandlare eller broms-
motstånd inte beröras under minst
10minuter.
MAINS ON
M/C LIGHT
OF
F
ON
458868_10Nkv
1
2
3
Fig. 8: Kopplingsskåp sett från sidan
1 Nätindikering
2 Till-från kontakt för MGT-belysning
3 Huvudströmbrytare
Huvudströmbrytaren (Fig.8,Pos3) och till-från kontak-
ten för mätglashållarbelysning (Fig.8,Pos2) befinner
sig på kopplingsskåpets sida.
i Genomföringen (Fig. 1, Pos. 8) används som led-
ningsgenomföring för en extra 230 VAC spänningsför-
sörjning på kopplingsskåpet. För anslutningen av 230
VAC spänningsförsörjningen i kopplingsskåpet måste
kundtjänsten tillkallas. Ändra inte de elektriska an-
slutningarna i kopplingsskåpet. Bosch ansvarar inte
för skador som orsakas av obehörig personal.
