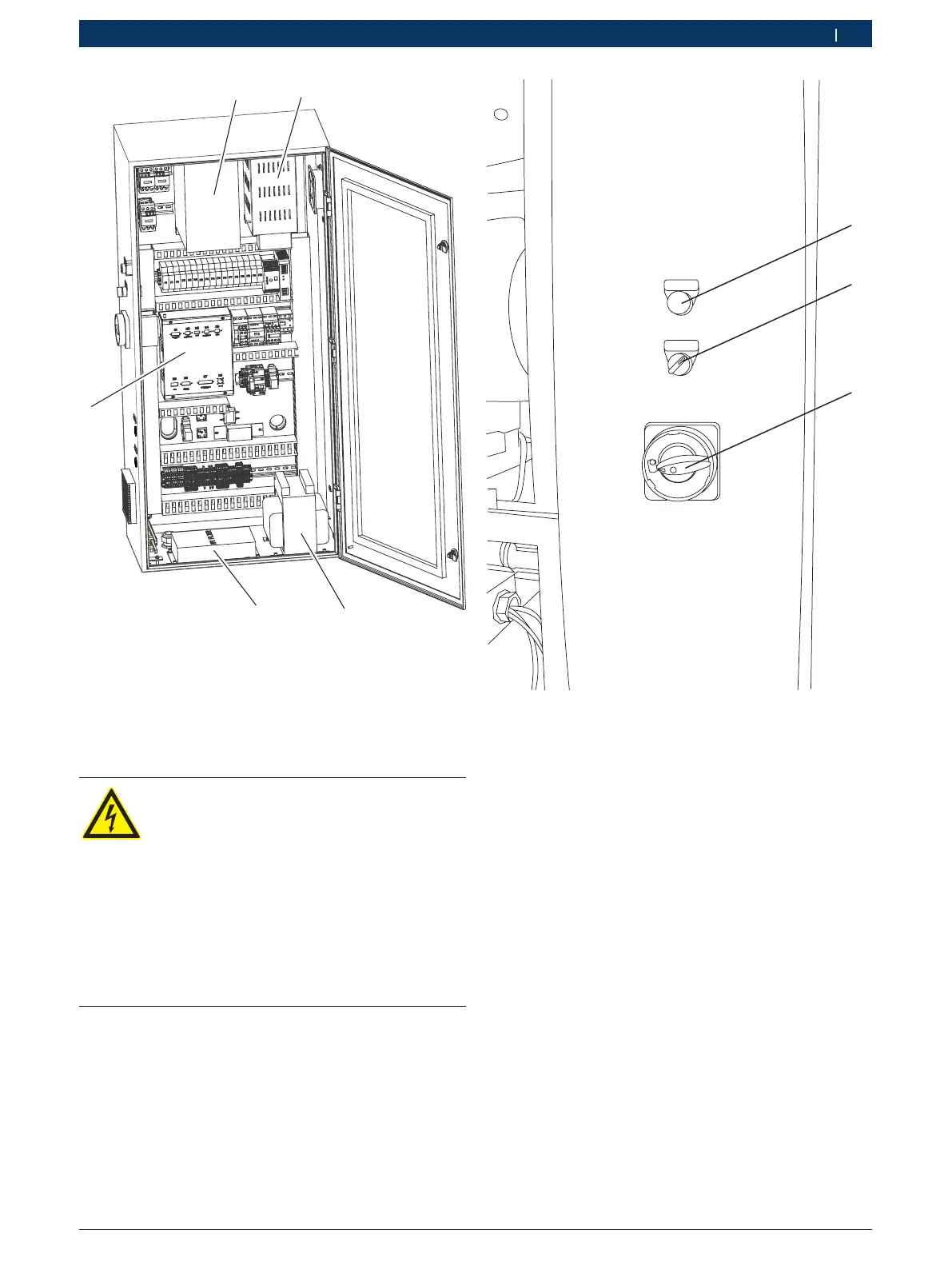

Fig. 7: Armoire de commande
1 Convertisseur de fréquence
2 Résistance de freinage
3 Circuit imprimé de l’ordinateur
4 Filtre antiparasites
5 Transformateur
DANGER – Risque d’électrocution par des
pièces sous tension!
Toucher le convertisseur de fréquence ou la
résistance de freinage présente un risque
d'électrocution même lorsque l'alimentation
en tension n'est pas en fonctionnement.
¶ Débrancher l'alimentation en tension.
¶ Ne pas toucher le convertisseur de fré-
quence ou la résistance de freinage
pendant 10minutes après la mise hors
tension de l'alimentation en tension.
MAINS ON
M/C LIGHT
OF
F
ON
458868_10Nkv
1
2
3
Fig. 8: Vue latérale de l'armoire de commande
1 Voyant d'alimentation
2 Interrupteur Marche/Arrêt pour l'éclairage du MGT
3 Interrupteur principal
L'interrupteur principal (Fig.8, Pos.3) et l'interrupteur
Marche/Arrêt de l'éclairage du support d'éprouvette
(Fig.8, Pos2) se trouvent sur le côté de l'armoire de
commande.
i La traversée (Fig. 1, Pos. 8) sert au passage du câble
pour une alimentation en tension 230 VAC supplé-
mentaire sur l'armoire de commande. Le câblage de
l'alimentation en tension 230 VAC dans l'armoire de
commande doit être réalisé par le SAV. Ne modifiez
pas le câblage électrique à l'intérieur de l'armoire de
commande. Bosch décline toute responsabilité pour
les dommages occasionnés par un personnel non
qualifié.
