Configuring Virtual LANs (VLANs)
December 2005 © Foundry Networks, Inc. 11 - 17

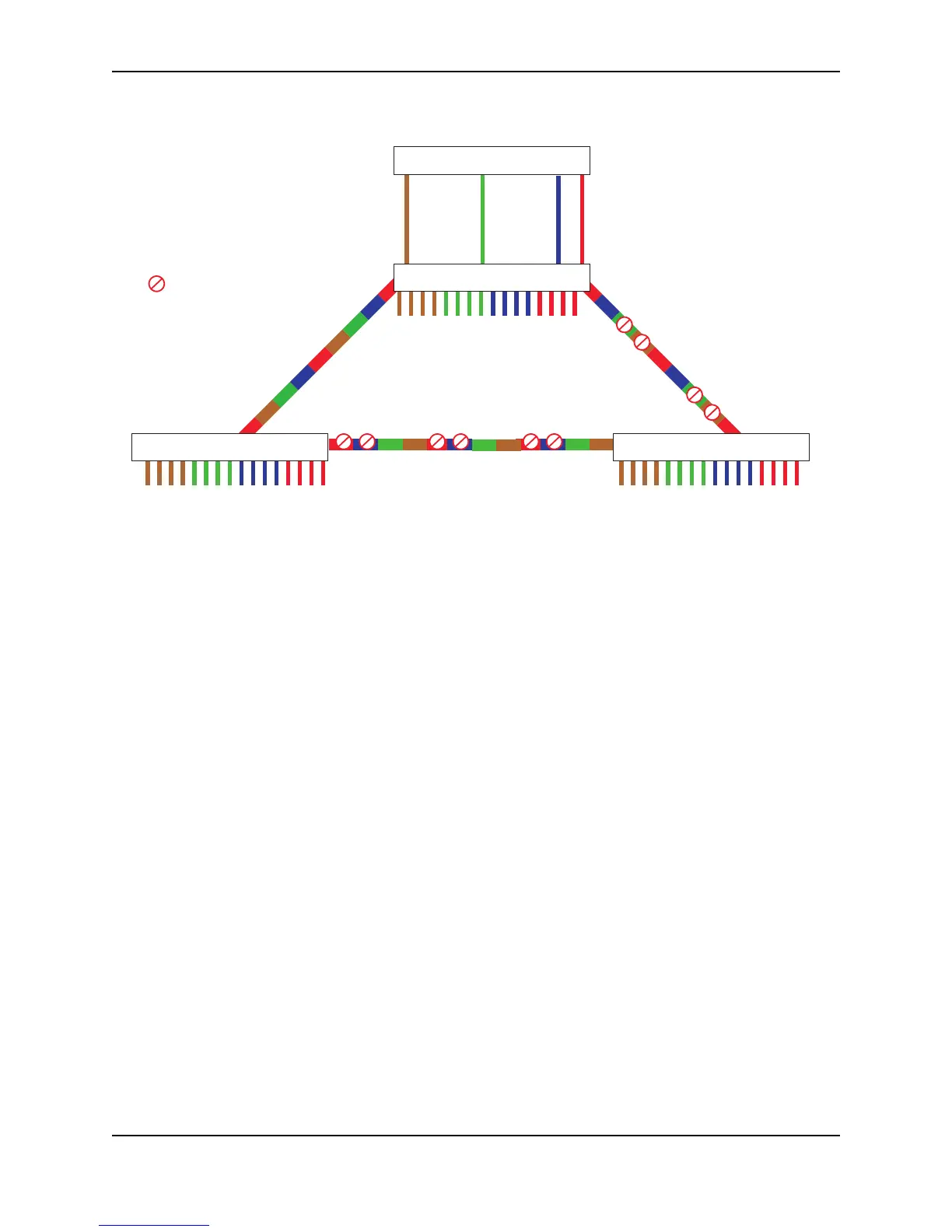

Figure 11.10 More complex port-based VLAN
To configure the Port-based VLANs on the FESX Layer 2 Switches in Figure 11.10, use the following method.
Configuring FESX-A
Enter the following commands to configure FESX-A:
FESX424 Switch> enable
FESX424 Switch# configure terminal
FESX424 Switch(config)# hostname FESX-A
FESX424 Switch-A(config)# vlan 2 name BROWN
FESX424 Switch-A(config-vlan-2)# untag ethernet 1 to 4 ethernet 17
FESX424 Switch-A(config-vlan-2)# tag ethernet 25 to 26
FESX424 Switch-A(config-vlan-2)# spanning-tree
FESX424 Switch-A(config-vlan-2)# vlan 3 name GREEN
FESX424 Switch-A(config-vlan-3)# untag ethernet 5 to 8 ethernet 18
FESX424 Switch-A(config-vlan-3)# tag ethernet 25 to 26
FESX424 Switch-A(config-vlan-3)# spanning-tree
FESX424 Switch-A(config-vlan-3)# vlan 4 name BLUE
FESX424 Switch-A(config-vlan-4)# untag ethernet 9 to 12 ethernet 19
FESX424 Switch-A(config-vlan-4)# tag ethernet 25 to 26
FESX424 Switch-A(config-vlan-4)# spanning-tree
FESX424 Switch-A(config-vlan-4)# spanning-tree priority 500
FESX424 Switch-A(config-vlan-4)# vlan 5 name RED
FESX424 Switch-A(config-vlan-5)# untag ethernet 13 to 16 ethernet 20
FESX424 Switch-A(config-vlan-5)# tag ethernet 25 to 26
FESX424 Switch-A(config-vlan-5)# spanning-tree
FESX424 Switch-A(config-vlan-5)# spanning-tree priority 500
FESX424 Switch-A(config-vlan-5)# end
FESX424 Switch-A# write memory
FSX Router
IP Subnet1
IPX Net 1
Atalk 100.1
Zone “A”
IP Subnet4
IPX Net 4
Atalk 400.1
Zone “D”
IP Subnet2
IPX Net 2
Atalk 200.1
Zone “B”
IP Subnet3
IPX Net 3
Atalk 300.1
Zone “C”
Port 17 Port 18 Port 19 Port 20
ROOT BRIDGE
FOR
VLAN - BLUE
VLAN - RED
ROOT BRIDGE
FOR
VLAN - BROWN
VLAN - GREEN
= STP Blocked VLAN
VLAN 2
Port 1-4
IP Sub1
IPXnet1
AT 100
Zone A
VLAN 3
Port 5-8
IP Sub2
IPXnet2
AT 200
Zone B
VLAN 4
Port 9-12
IP Sub3
IPXnet3
AT 300
Zone C
VLAN 5
Port 13-16
IP Sub4
IPXnet4
AT 400
Zone D
VLAN 2
Port 1-4
IP Sub1
IPXnet1
AT 100
Zone A
VLAN 3
Port 5-8
IP Sub2
IPXnet2
AT 200
Zone B
VLAN 4
Port 9-12
IP Sub3
IPXnet3
AT 300
Zone C
VLAN 5
Port 13-16
IP Sub4
IPXnet4
AT 400
Zone D
VLAN 2
Port 1-4
IP Sub1
IPXnet1
AT 100
Zone A
VLAN 3
Port 5-8
IP Sub2
IPXnet2
AT 200
Zone B
VLAN 4
Port 9-12
IP Sub3
IPXnet3
AT 300
Zone C
VLAN 5
Port 13-16
IP Sub4
IPXnet4
AT 400
Zone D
FESX-A
FESX-CFESX-B
