1: GENERAL INFORMATION
1-16 USER’S MANUAL

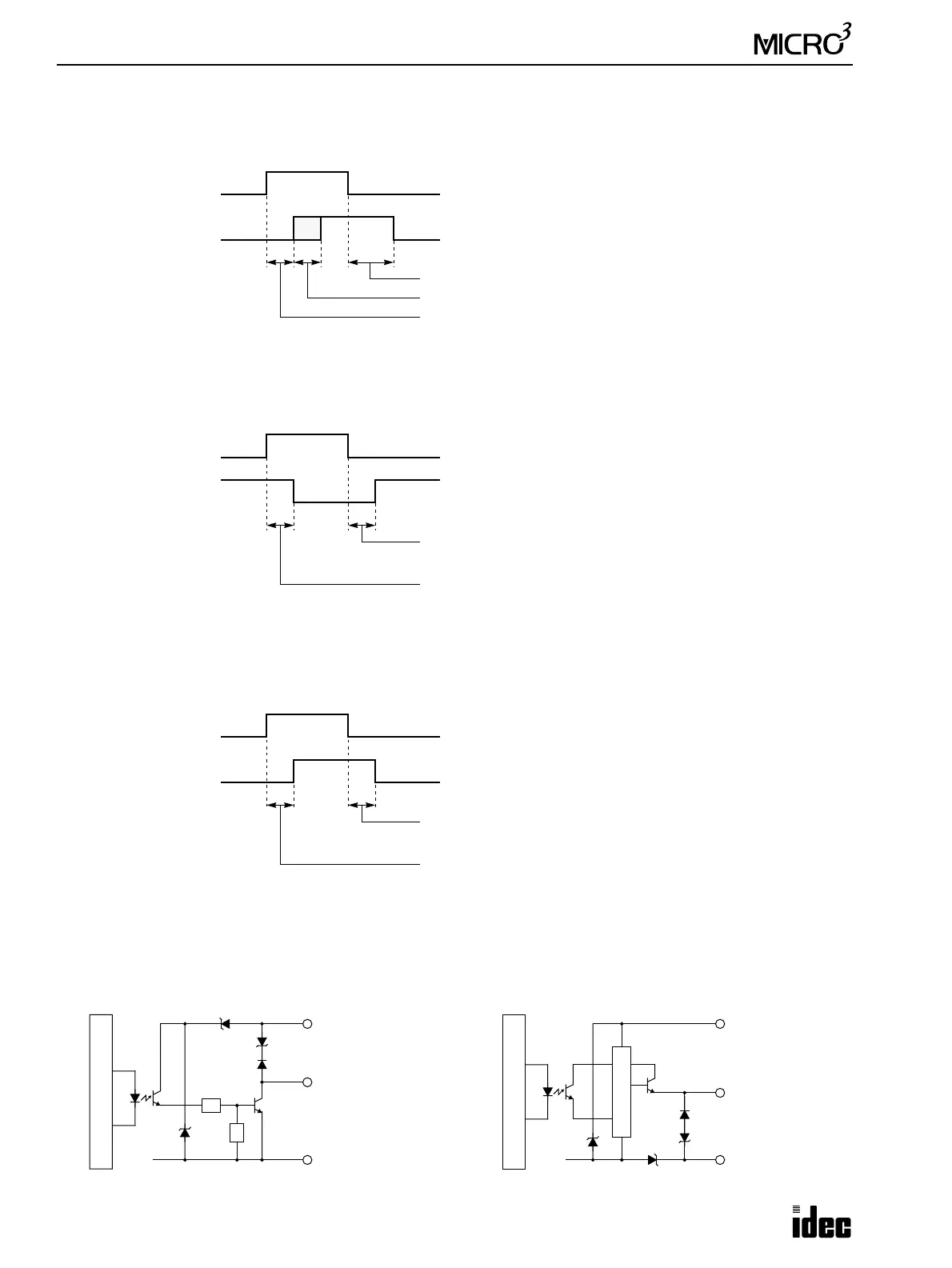

Output Delay
Digital AC/DC Output (Relay Output)
Digital DC Output (Transistor Sink Output)
Digital DC Output (Transistor Protect Source Output)
Output Internal Circuit
Command
Output Status
OFF delay: 10 msec maximum
Chatter: 6 msec maximum
ON delay: 6 msec maximum
Command
Output Status
OFF delay Q0: 5 µsec maximum
Q1-Q31: 500 µsec maximum
ON delay Q0: 5 µsec maximum
Q1-Q31: 500 µsec maximum
Test Condition: Load resistance 1 kΩ
24V DC
Command
Output Status
OFF delay Q0: 5 µsec maximum
Q1-Q31: 500 µsec maximum
ON delay Q0: 5 µsec maximum
Q1-Q31: 500 µsec maximum
Test Condition: Load resistance 1 kΩ
24V DC
Digital DC Output (Transistor Sink Output)
+V
Output Q0-Q31
Internal Circuit
COM (–)
39V
39V
Digital DC Output (Transistor Protect Source Output)
COM (+)
Output Q0-Q31
–V
39V
39V
Protection Circuit
Internal Circuit
