www.stryker.com 1900-009-002 REV B 2-29
Français
ASSEMBLAGE DU BRAS DE LA 5
E
ROUE (BASE FIXE)
OUTILS REQUIS :
• Tournevis cruciforme n
o
2
• 2 Clés mixtes de 1/2 po
• Douille de 1/2 po
• Clé à cliquet de 3/8 po
• Clé hexagonale de 3/16 po
• 2 Tendeurs (ou équivalent)
PROCÉDURE :
1. Levez les côtés à la position la plus élevée et appliquez les freins.
2. Levez le capot de la base en détachant les bandes Velcro qui le fixe à la base, puis le maintenir à l’aide des
tendeurs.
3. À l’aide d’une clé mixte de 1/2 po et d’une douille de 1/2 po, retirez les quatre contre-écrous (B) et les quatre
boulons (A) fixant l’assemblage de la cinquième roue aux plaques de soutien (C, M). Abaissez l’assemblage au
niveau du sol et retirez-le en sortant l’assemblage du dessous du châssis de la base.
4. À l’aide de deux clés mixtes de 1/2 po, retirez le contre-écrou et le boulon (D) fixant la roulette aux bras de la
roue (E). Retirez la roulette.
5. Déplacez la plaque de soutien gauche (C) vers la pédale de freinage / direction (F) afin de dégager l’assemblage
du bras oscillant et du levier de torsion des plaques de soutien.
6. À l’aide d’une clé mixte de 1/2 po, retirez le contre-écrou (G) fixant le mousqueton à l’écrou.
7. À l’aide de deux clés mixtes de 1/2 po, retirez les deux contre-écrous (J), les quatre entretoises d’épaulement et les
deux boulons (H) fixant la partie supérieure du levier du compteur aux deux leviers de torsion de la cinquième roue.
8. À l’aide d’une clé mixte de 1/2 po et d’une clé hexagonale de 3/16 po, retirez les deux contre-écrous (L) et les
deux boulons (K) fixant les leviers de torsion aux deux extrémités de l’arbre de la cinquième roue.
Remarque
Marquez la position du levier de torsion par rapport à l’arbre de la cinquième roue afin de les réinstaller
adéquatement.
9. Retirez l’assemblage du bras de la roue défectueux.
10. Installez la cinquième roue sur le nouvel assemblage du bras de la roue.
11. Inversez les étapes ci-dessus pour installer le nouvel assemblage du bras de la roue et réinstaller la cinquième
roue sur le châssis de la base.
12. Vérifiez le bon fonctionnement de la cinquième roue lorsqu’elle est engagée avant de remettre la civière en service.
Information relative au service
D
A
A
B
B
C
M
E
F
G
H
H
J
J
K
L

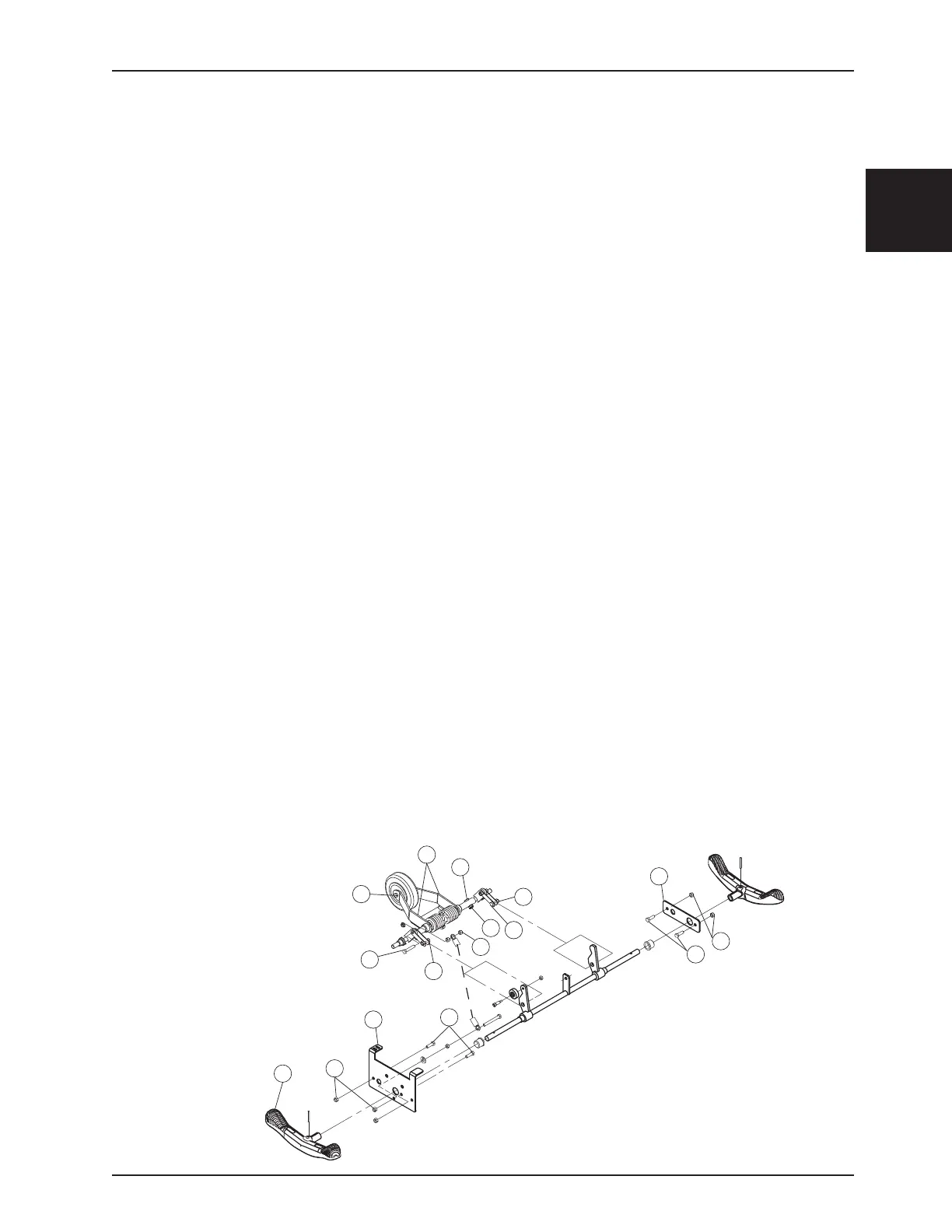

Figure 5
