Stryker CUB FL19F User Manual
4
of 1
of 1 rating
284 pages
Give review
Manual
Specs
To Next Page
To Next Page
To Previous Page
To Previous Page
Loading...
Retu
rn T
o T
abl
e of Co
ntents
1-
13
0
1
900
-009
-002
RE
V B
ww
w
.stryker
.com
English
Def
i
bri
lla
t
or T
ra
y - F
A
64
1
02
2
1
L64-005
6 (
Re
fe
ren
ce o
nly
)

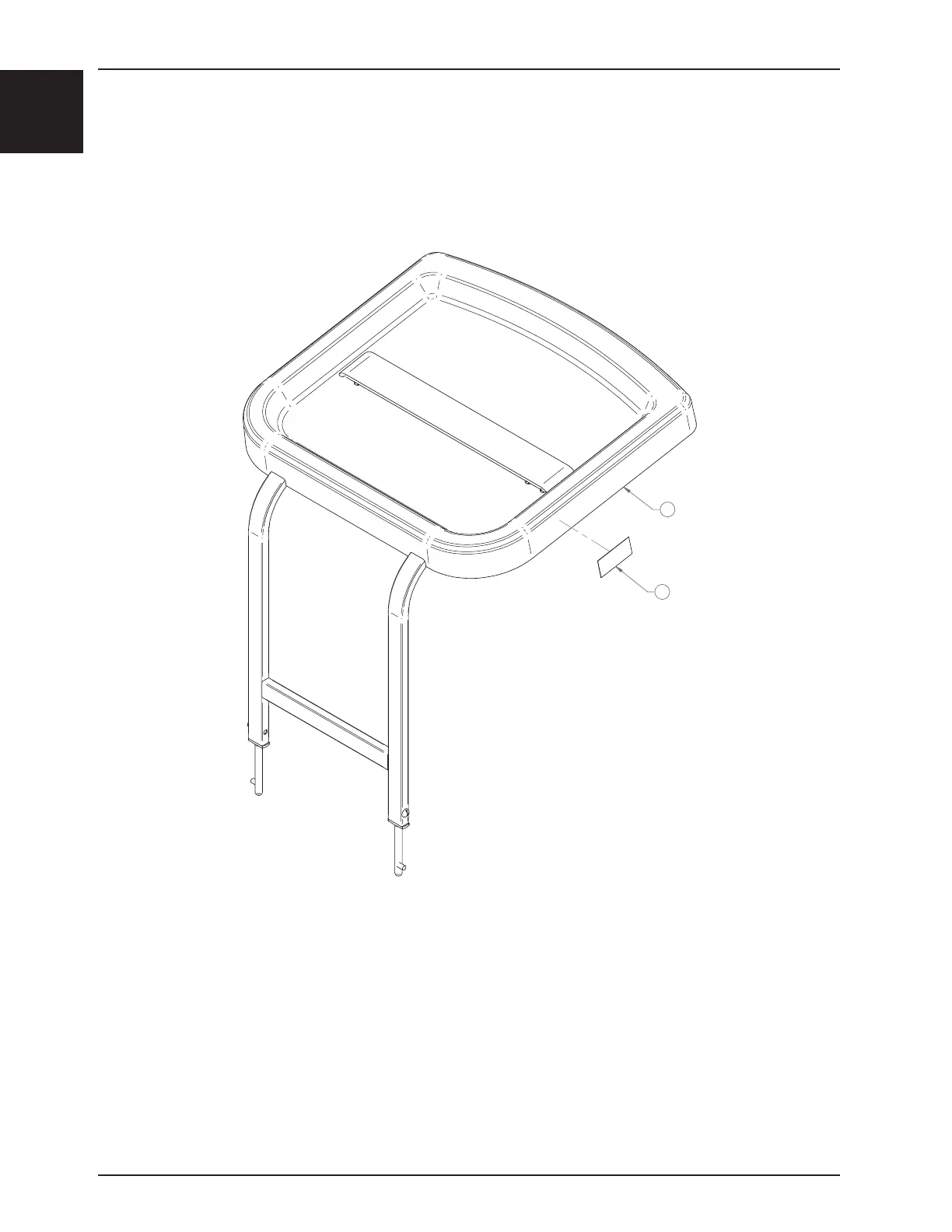

Item
Par
t No.
Par
t Name
Qty
.
1
QDF5091
Defibrill
ator T
r
ay
1
2
QE1
4399-T
Label
, Manufacturin
g
1
131
133
Table of Contents
English
5
Symbols
3
Table of Contents
5
Introduction
10
Intended Use
10
Brief Product Description and Intended Use Statement
10
Specifications
11
Environmental Conditions
12
Product Illustration
13
Contact Information
14
Summary of Safety Precautions
15
Static Discharge Precautions
17
Setup
18
Fixed Endrail Installation Procedure
18
Rail Verification (Applies to Adjustable Rails)
18
Access Door Verification (Applies to Moving Access Doors)
18
Scale System Calibration
19
Scale System Verification (Optional)
21
Cleaning
22
Recommended Cleaning Method
22
Recommended Disinfectants
22
Rinse off Corrosive Cleaners
22
Special Instructions
23
Removal of Iodine Stains
23
Preventive Maintenance
24
Checklist
24
Grease Points (Hydraulic Base)
25
Scale System Error Codes
26
Quick Reference Replacement Parts
28
Service
29
Caster Replacement (Fixed Base)
29
Caster Replacement (Hydraulic Base)
30
Th Wheel Arm Assembly (Fixed Base)
31
Th Wheel Arm Assembly (Hydraulic Base)
32
Fifth Wheel Caster Replacement
33
Neutral Guide Plate Replacement
33
Brake / Steer Pedal Replacement
34
Brake Bar Replacement (Hydraulic Base)
35
Brake Adjustment Procedure (Hydraulic Base)
36
Hydraulic Jack Replacement (Hydraulic Base)
37
Hydraulic Fluid Level Check (Hydraulic Base)
38
Constant Flow Jack Descent Rate Adjustment (Hydraulic Base)
39
Removing Excess Air from the Hydraulic System (Hydraulic Base)
39
Poppet Valve Replacement (Hydraulic Base)
40
Check Valve Replacement (Hydraulic Base)
41
Adjustable Pressure Compensated (P.C.) Valve Replacement (Hydraulic Base)
42
Pump Pedal Replacement (Hydraulic Base)
43
Uni-Lower Pedal Replacement (Hydraulic Base)
43
Scale Membrane Replacement
44
Accessory Bracket Cover Replacement
44
Scale Control Board Replacement
45
Load Cell Replacement
46
Angle Sensor Replacement (Scale Option)
48
Battery Replacement (Scale Option)
48
Head Section Replacement
49
Head Section Pneumatic Cylinder Replacement
50
Head Section Assist Cable Replacement
50
Head Section Support Arm Replacement
51
Head Section Activation Lever Replacement
51
Litter Removal - Fixed Base Stretcher
52
Litter Removal - Hydraulic Base Stretcher
53
Siderail / Endrail Handle Assembly Replacement
54
Endrail Central Column Assembly Replacement
54
Endrail Central Column Spring Replacement
56
Siderail Central Column Assembly Replacement (Rails with Moving Access Doors)
58
Siderail Central Column Spring Replacement (Rails with Moving Access Doors)
60
Siderail Central Column Assembly Replacement (Rails with Fixed Access Doors)
62
Upper Plastic Cover Replacement
64
Lower Plastic Cover Replacement
65
Rail Support Rolling Bearing Replacement
66
Rail Assist Cable Replacement
67
Access Door Replacement
68
Access Door Upper Cover Replacement
69
Access Door Lower Cover Replacement
69
Access Door Hinge Replacement
70
Access Door Release Knob Replacement
71
Access Door Latch Replacement
71
Fixed Height Base
72
Fixed Height Base with Scale Option
74
Optional 5 Th Wheel Assembly, Fixed Base
76
Fixed Base Frame Support Without Scale Option
77
Fixed Based Frame Support with Scale Option
78
Base Hood Without IV Caddy
80
Hydraulic Base Assembly
81
Hydraulic Base Brake Assembly
83
Constant Descent Jack Assembly - QDF5060
85
Jack Base Assembly
86
Optional 5 Th Wheel Assembly, Hydraulic Base
87
Hydraulic Base Frame Support Without Scale Option
88
Hydraulic Base Frame Support with Scale Option
89
Hydraulic Base Labels
91
Th Wheel Option Labels
92
Litter Frame
93
Siderail Assist System
94
Endrail Assist System
95
Head End Standard Accessory Brackets
96
Footend Standard Accessory Brackets
97
Standard Accessory Brackets with Scale Option
98
Premium Accessory Brackets with Scale Option
99
Head Section with Support Arm
100
Head Section with Lift Assist
101
Fixed Endrails
103
Fixed Footrail, Adjustable Headrail Without 9 in Double Safety Lock
104
Fixed Footrail, Adjustable Headrail with 9 in Double Safety Lock
105
Adjustable Endrails Without 9 in Double Safety Lock
106
Adjustable Endrails with 9 in Double Safety Lock
107
Fixed Endrail Assembly
108
Adjustable Endrail Assembly
109
Siderails Without Access Doors and 9 in Double Safety Lock
110
Siderails with Access Doors, Without 9 in Double Safety Lock
111
Siderails Without Access Doors, with 9 in Double Safety Lock
112
Siderails with Access Doors and 9 in Double Safety Lock
113
Siderail Common Components
114
Fixed Access Door, Right
115
Fixed Access Door, Left
116
Access Door, Left
117
Access Door, Right
118
Central Column Without 9 in Double Safety Lock
119
Central Column with 9 in Double Safety Lock
120
Access Door Label Color Options
121
Stretcher Labeling
122
Oxygen Bottle Retaining Collar - OL190045
123
In Chart Holder - OL190098 (Right) / OL190099 (Left)
124
IV Caddy, Fixed Height Base - OL190047-XXX
125
IV Caddy, Hydraulic Base - OL190046-XXX
126
Accessories
127
Retracting Protective Top - FA64074-XXX
128
Protective Top with Support - FA64183-XXX
129
Siderail Pad - Full Perimeter - DM64085
130
Upright Oxygen Bottle Holder - FA64086
131
Defibrillator Tray - FA64102
132
X-Ray Cassette Holders - 3/4 in - FA64069 / 1-1/4 in - FA64076
133
Removable IV Pole, 1/2 In, Stryker - FA64135
134
Removable IV Pole, 1/2 in - FDTSH
135
Two Stage Fixed IV Pole - FA64083
136
Three Stage Fixed IV Pole - FA64084
137
Premium Accessory Brackets - Head and Foot Ends - FA64107
138
Premium Accessory Brackets
139
Recycling Passport
140
Warranty
141
Limited Warranty
141
Warranty Exclusion and Damage Limitations
141
To Obtain Parts and Service
141
Return Authorization
141
Damaged Product
141
International Warranty Clause
141
