2-60 1900-009-002 REV B www.stryker.com
Français
Information relative au service
OUTILS REQUIS :
• Tournevis cruciforme n
o
1
• Tournevis cruciforme n
o
2
• Petit tournevis plat
• Douille de 1/2 po
• Clé à cliquet de 3/8 po
• Clé mixte de 3/8 po
• Clé hexagonale de 3/32 po
• Clé hexagonale de 5/32 po
• Adhésif frein-filet à pouvoir moyen (ou
équivalent)
• Supports réglables (ou équivalent)
PROCÉDURE :
1. Retirez le matelas, levez les côtés de sûreté à
la position la plus élevée et appliquez les freins.
2. À l’aide d’un tournevis cruciforme n
o
1, retirez
les huit vis (A) fixant la moitié inférieure de la
pièce de finition en plastique inférieure (B) à la
moitié supérieure de la pièce inférieure (C).
3. Afin de séparer les deux moitiés du couvercle
de plastique inférieur, insérez un petit tournevis plat entre elles. Portez une attention particulière afin d'éviter de
strier les couvercles ou d'endommager les tiges à pression du couvercle supérieur.
4. À l’aide d’un tournevis cruciforme n
o
2, retirez les deux vis (E) fixant l’extrémité inférieure de la colonne centrale
à lélément de structure inférieur.
5. À l’aide d’une clé hexagonale de 5/32 po, retirez les deux vis à tête à six pans creux (A) fixant l’entretoise (B) et
la charnière (C) des deux portes daccès à l’élément de structure inférieur (se reporter à la Figure 28, page 58).
Retirez lélément de structure et les entretoises.
Remarque
Appliquez un adhésif frein-filet à pouvoir moyen sur les filets de la vis avant de replacer les vis.
6. Retirez la porte d’accès en déplaçant son extrémité inférieure vers la gauche ou la droite et en la dégageant de la
charnière supérieure (H). Gardez lentretoise et la charnière (se reporter à la Figure 28, page 58).
7. À l’aide d’un tournevis cruciforme n
o
1, retirez les huit vis (G) fixant la moitié supérieure de la pièce de finition en
plastique supérieure (H) à la moitié inférieure de la pièce supérieure (X).
8. Afin de séparer les deux moitiés de la pièce de finition supérieure, insérez un petit tournevis plat entre elles.
Portez une attention particulière afin d’éviter de strier les pièces ou d’endommager la tige à pression de la pièce
inférieure.
9. Abaissez le côté à la position de blocage à 36 cm et placez les supports réglables sous le côté pour le soutenir
lors du retrait de la colonne centrale.
10. À l’aide d’un tournevis cruciforme n
o
2, supérieur (K).
11. À l’aide d’une douille de 1/2 po, retirez les deux boulons et les deux rondelles (L) fixant l’extrémité supérieure des
deux montants de guidage à lélément de structure (K).
12. Retirez la pièce de finition en plastique inférieure.
13. Soulevez la colonne centrale défectueuse et retirez-la. Portez une attention particulière afin de ne pas endommager
le joint d’étanchéité. Mettez de côté la colonne défectueuse.
REMPLACEMENT DE LASSEMBLAGE DE LA COLONNE CENTRALE DU CÔTÉ DE SÛRETÉ LATÉRAL
(CÔTÉS AVEC PORTES D’ACCÈS FIXES)
B
A
A
B
A
B
C
F
W
E
A
G
G
D
K
H
L
L
J
J
M
P
N
U,V
U,V
R
S
T
O
Q

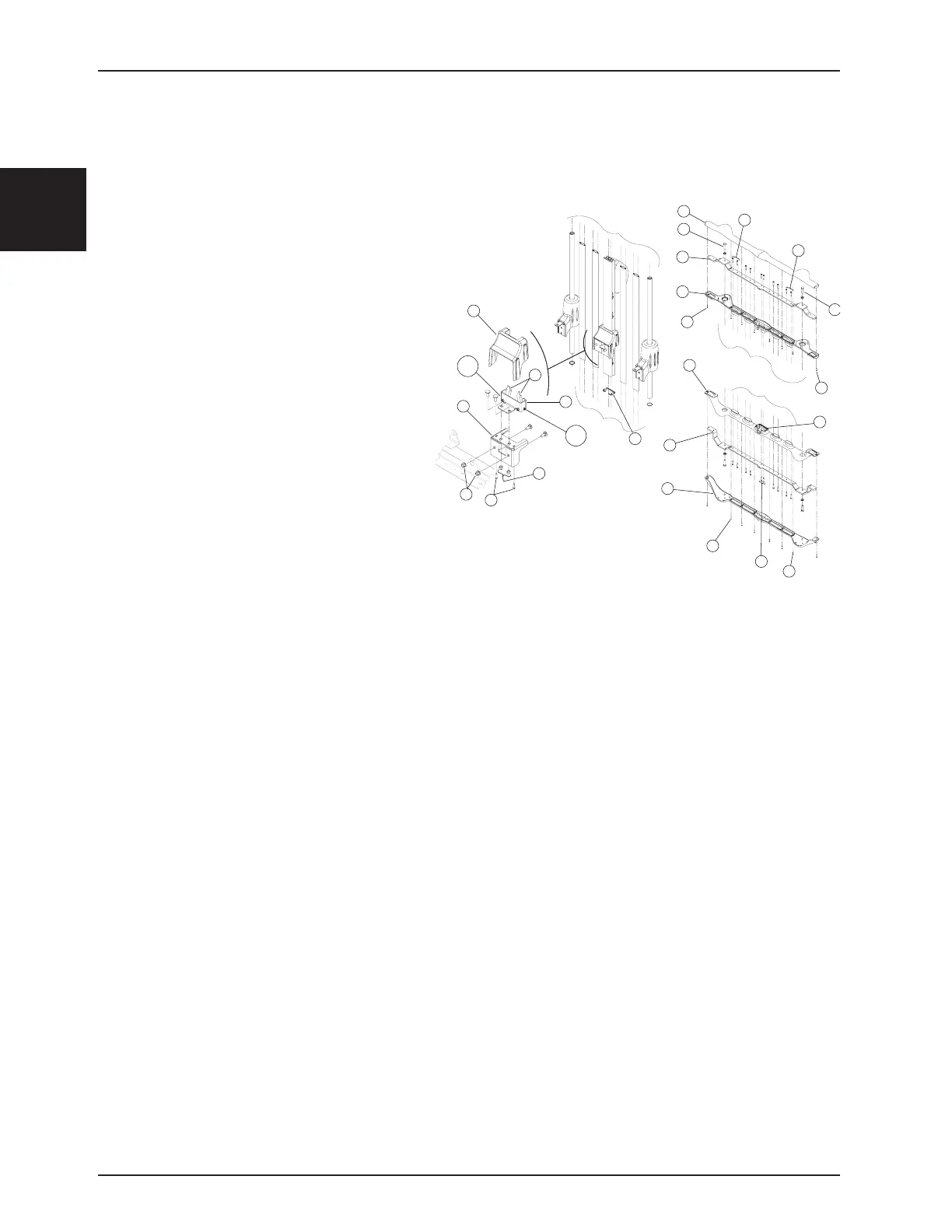

Figure 25
