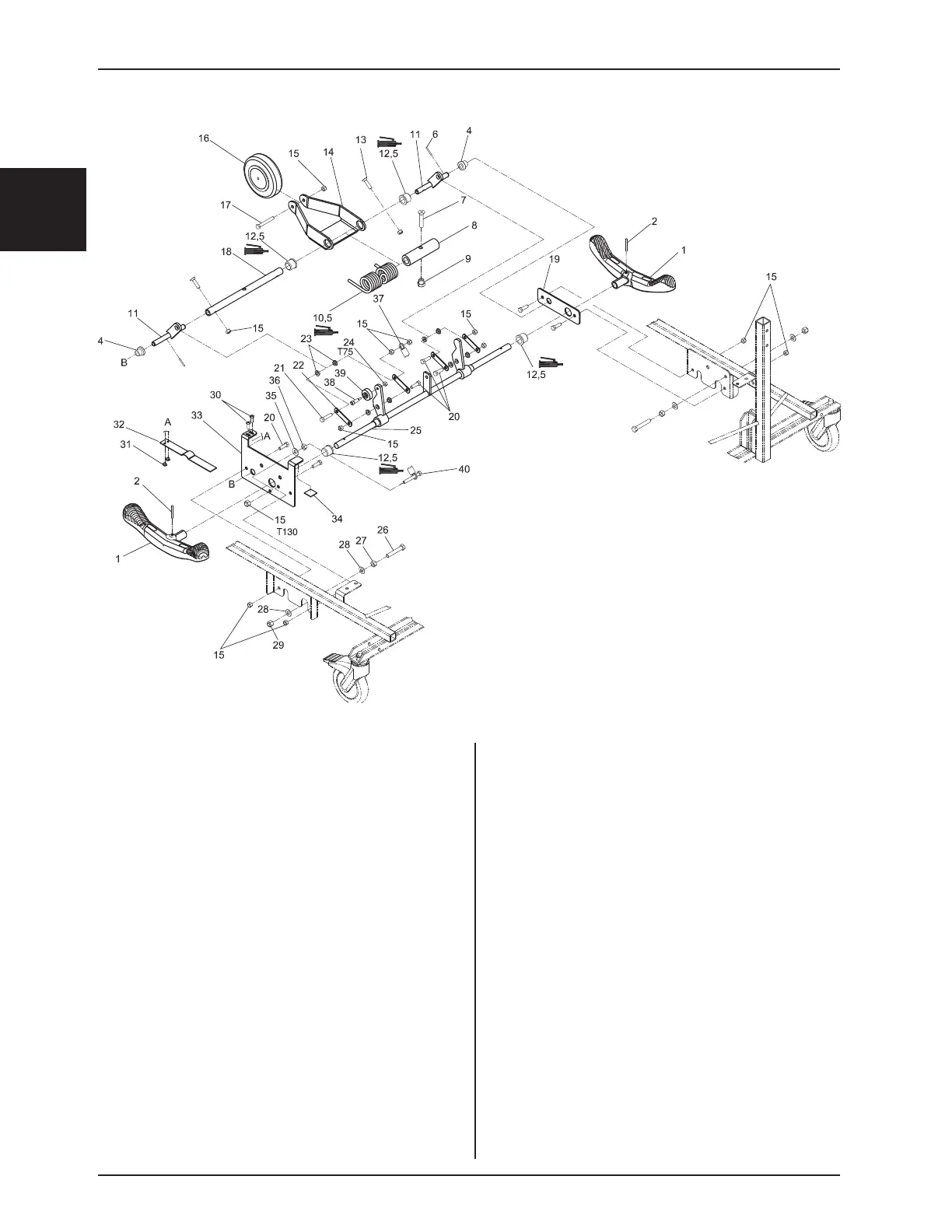

Assemblage de la 5
e
roue en option, base fixe
1 QDF5059 Pédale de frein à boîtier
papillon 2
2 VG10B0642 Goupille creuse 2
4 QPN-13-0159 Bague en nylon 2
5 M0019 Graisse OG2 de Pétro-Canada 0,16 kg
6 VG10B0432 Goupille creuse 2
7 VV11B1P48 Vis d’assemblage à tête
fraisée plate 1
8 17-0243 Bague de la 5
e
roue 1
9 17-0104Z Support de la 5
e
roue 1
10 17-0124W Ressort de la 5
e
roue 1
11 17-0083Z Levier de torsion 2
12 QPN-18315 Bague en nylon 4
13 VV11A1O36 Vis d’assemblage à tête
fraisée plate 2
14 17-0061W Bras de dégagement 1
15 VE30A1O Contre-écrou hexagonal
en nylon 13
16 RL5 5
e
roue 1
17 VB15A1O50 Boulon hexagonal 1
18 19-0272W Arbre de la 5
e
roue 1
19 19-0624Z Plaque de soutien droite 1
20 VB15A1O32 Boulon hexagonal 7
OL190007 Rev J (Référence seulement)
21 VB15A1O40 Boulon hexagonal 1
22 28-0150Z Levier du compteur 4
23 QDF17-0020 Entretoise d’épaulement 8
24 VE50A1N Contre-écrou hexagonal
double 1
25 19-0268W Arbre de la pédale de frein 1
26 VB15A1P52 Boulon hexagonal 2
27 VE10A1P Écrou hexagonal 2
28 VW10A12 Rondelle 4
29 VE30A1P Contre-écrou hexagonal
en nylon 2
30 VV33A0G16 Vis à métaux à tête
cylindrique à dépouille 2
31 VE30A0G Écrou hexagonal en nylon 2
32 QR19-0812 Plaque-guide neutre 1
33 19-0810Z Plaque de soutien gauche 1
34 QDB7812 Ruban antidérapant gris 2,5 cm
35 VW20A10 Rondelle à ressort 1
36 VE10A1O Écrou hexagonal 1
37 QREB-690 Ressort 1
38 VD60A1N2410 Boulon à épaulement 1
39 19-0811 Roue neutre 1
40 VB15A1O52 Boulon hexagonal 1
Assemblage de la 5
e
roue, base fixe - OL190007 Rev J (Référence seulement)
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
