www.stryker.com 1900-009-002 REV B 2-49
Français

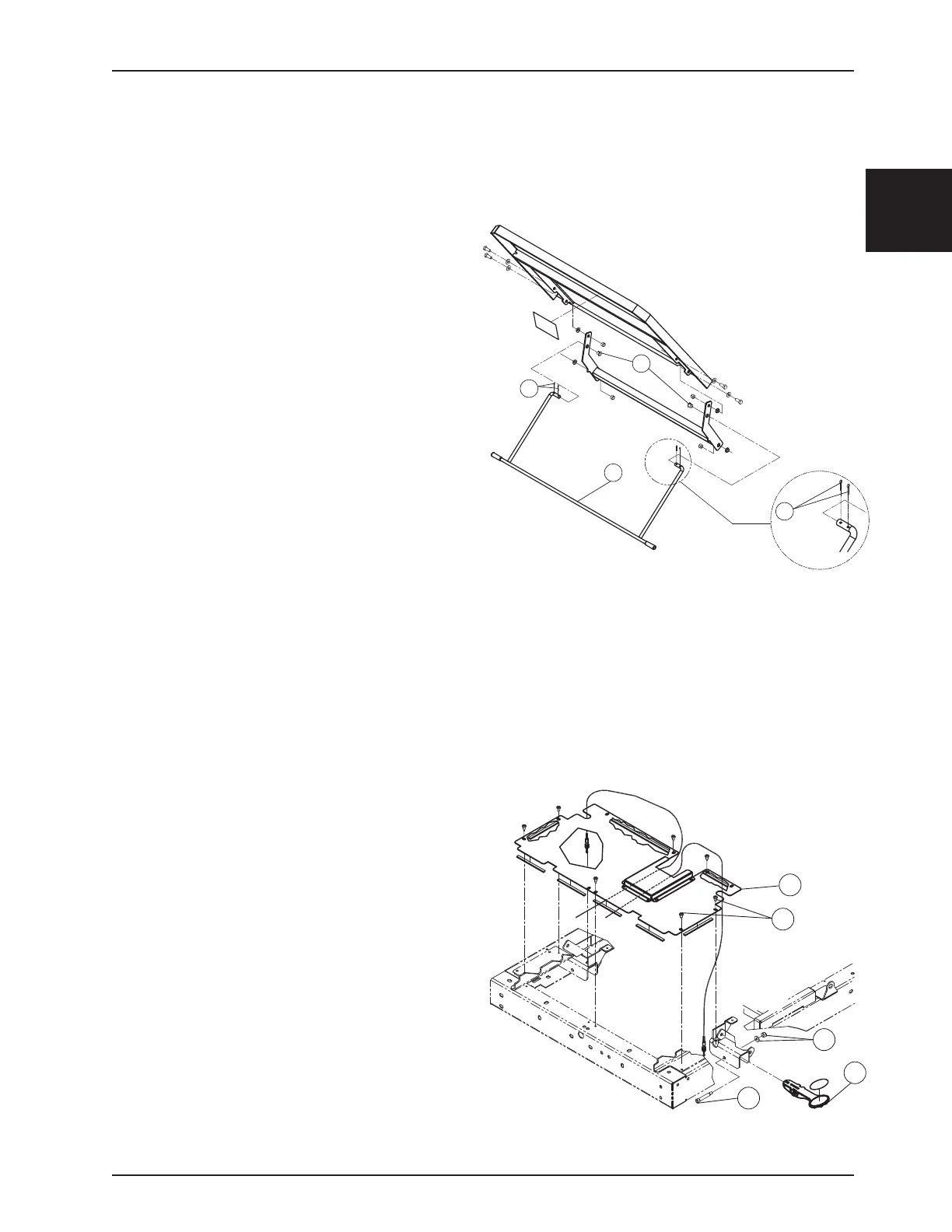

REMPLACEMENT DU SUPPORT DE LA SECTION DE TÊTE
OUTILS REQUIS :
• Longue pince à bec pointu
• Tendeurs (ou équivalent)
PROCÉDURE :
1. Abaissez les côtés complètement et appliquez les freins.
2. Levez et maintenez le support de la section de tête à
l’aide des tendeurs (ou équivalent).
3. À l’aide d’une longue pince à bec pointu, retirez
les deux goupilles fendues intérieures (A) fixant le
support (B) en place.
4. Retirez le support défectueux et les bagues
d’épaulement en nylon (C). Vérifiez l’état des bagues
d’épaulement en nylon et les remplacer au besoin.
5. Inversez les étapes ci-dessus pour installer le
nouveau support de la section de tête.
6. Vérifiez le bon fonctionnement de la section de tête
avant de remettre la civière en service.
REMPLACEMENT DU LEVIER D’ACTIVATION DE LA SECTION DE TÊTE
OUTILS REQUIS :
• 2 Clés mixtes de 7/16 po
• Tournevis cruciforme n
o
2
• Clé hexagonale de 5/32 po
PROCÉDURE :
1. Levez la section de tête à la position la plus élevée,
abaissez complètement les côtés et appliquez les freins.
2. À l’aide d’un tournevis cruciforme n
o
2, retirez les neuf vis
(B) fixant la plaque de protection (A) au châssis du sommier.
3. À l’aide de deux clés mixtes de 7/16 po, desserrez les
deux écrous fixant le câble au levier d’activation (D).
Retirez le câble du levier d’activation.
4. À l’aide d’une clé hexagonale de 5/32 po et d’une clé
mixte de 7/16 po, retirez le contre-écrou, la rondelle et la
vis à épaulement (C) fixant le levier d’activation au châssis
du sommier. Retirez le levier d’activation défectueux.
5. Installez le nouveau levier d’activation et rebranchez
l’extrémité du câble au levier.
6. Les écrous de l’extrémité du câble doivent être ajustés
afin d’assurer le bon fonctionnement de la section de
tête. Assurez-vous que le levier d’activation ne contient
aucun jeu ou défaut de serrage.
7. Vérifiez le bon fonctionnement de la section de tête
avant de remettre la civière en service.
Information relative au service
C
B
A
A
A
B
D
C
C
Figure 19
Figure 20
