Retour à la table des matières
2-36 1900-009-002 REV B www.stryker.com
Français
Information relative au service
VÉRIFICATION DU NIVEAU DE LIQUIDE HYDRAULIQUE (BASE HYDRAULIQUE)
OUTILS REQUIS :
• 2 Tendeurs (ou équivalent)
• Douille de 3/4 po
• Clé à cliquet de 3/8 po
• Fluide hydraulique Mobil Aero HFA (n/p de Stryker : 2020-070-475)
PROCÉDURE :
1. Levez les côtés à la position la plus élevée et abaissez le sommier au plus bas. Appliquez les freins.
2. Vérifiez l’absence de fuites de fluides hydrauliques. En présence de fuites, remplacez le cylindre (voir page 28).
3. Retirez la partie inférieure des soufflets du capot de la base et les maintenir à l’aide des tendeurs (ou équivalent)
afin de pouvoir accéder au plot de remplissage.
4. À l’aide d’une douille de 3/4 po, tournez lentement dans le sens anti-horaire le plot de remplissage (situé sur le
côté du réservoir) afin de permettre à l’excédent de pression de s’échapper. Retirez le plot de remplissage.
5. Le liquide hydraulique doit être visible au fond du trou. Si le liquide n’est pas visible, ajoutez un fluide hydraulique
Mobil Aero HFA (n/p 2020-070-475) jusqu’à que le niveau de liquide atteigne le fond du trou. Replacez le plot de
remplissage.
MISE EN GARDE
L’utilisation de fluides hydrauliques autres que le Mobil Aero HFA recommandé peut causer des dommages au cylindre.
6. Vérifiez le bon fonctionnement du cylindre avant de réinstaller les soufflets et de remettre la civière en service.

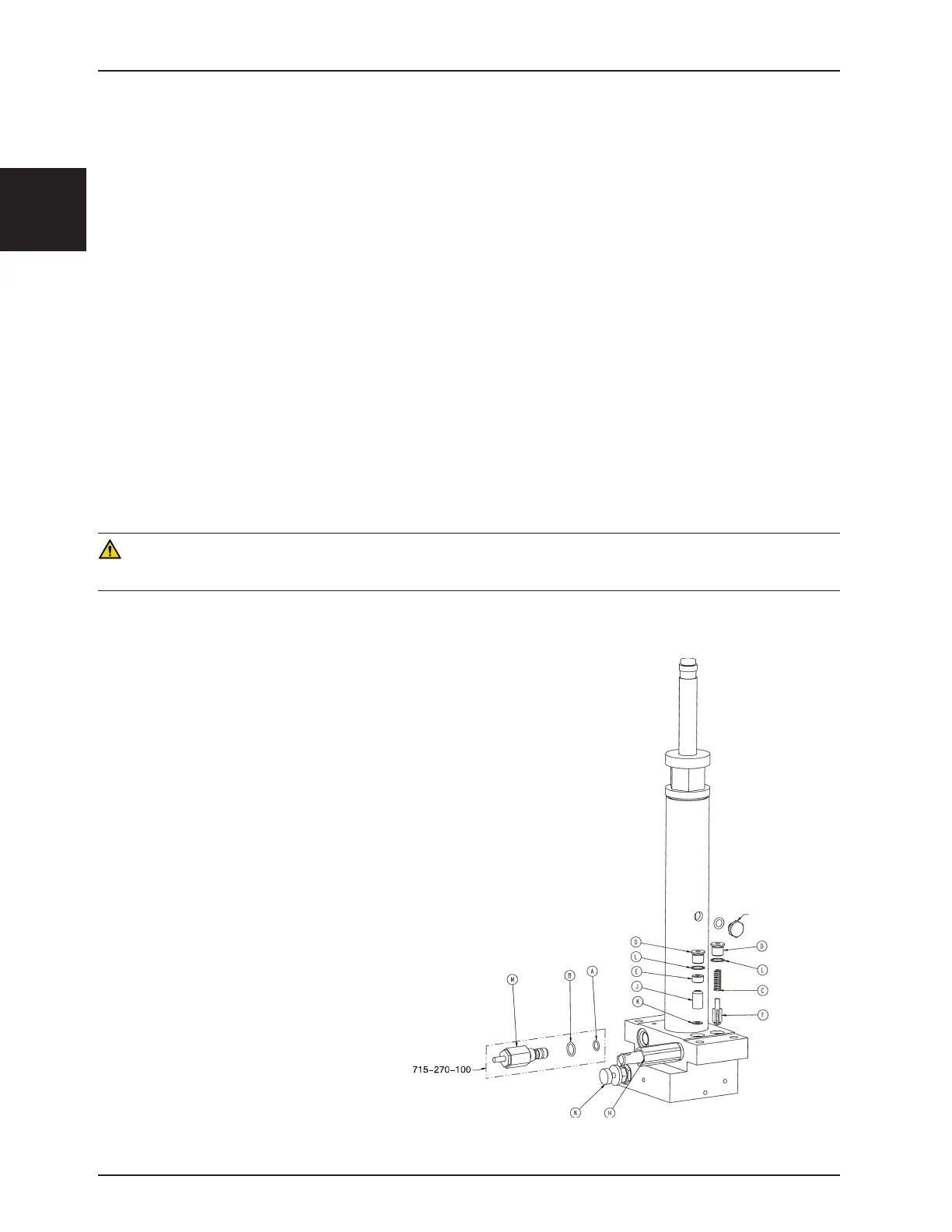

ITEM PART NO. PART NAME
A 45−966 O−Ring
B 45−967 O−Ring
C 390−2−134 Conical Comp. Spring
D 715−1−301 Base Plug
E 715−1−309 Valve Plug
F 715−1−341 Poppet
H 715−100−325 Pump Replacement Assembly
J 926−20−153 Check Valve
K 926−20−154 Seal
L 926−20−156 Seal
M 2025−700−26 Valve Assembly
N 5050−70−50 P.C. Valve
Figure 11
ARTICLE N
O
DE PIÈCE DÉNOMINATION DE LA PIÈCE
Joint torique
Joint torique
Ressort de compression conique
Douille de prise
Soupape
Clapet
Assemblage de la pompe de rechange
Clapet de non-retour
Joint d’étanchéité
Joint d’étanchéité
Assemblage soupape
Soupape compensée par pression
Plot de
remplissage
