Stryker CUB FL19F User Manual

Retour à la table des matières
www.stryker.com 1900-009-002 REV B 2-117
Français

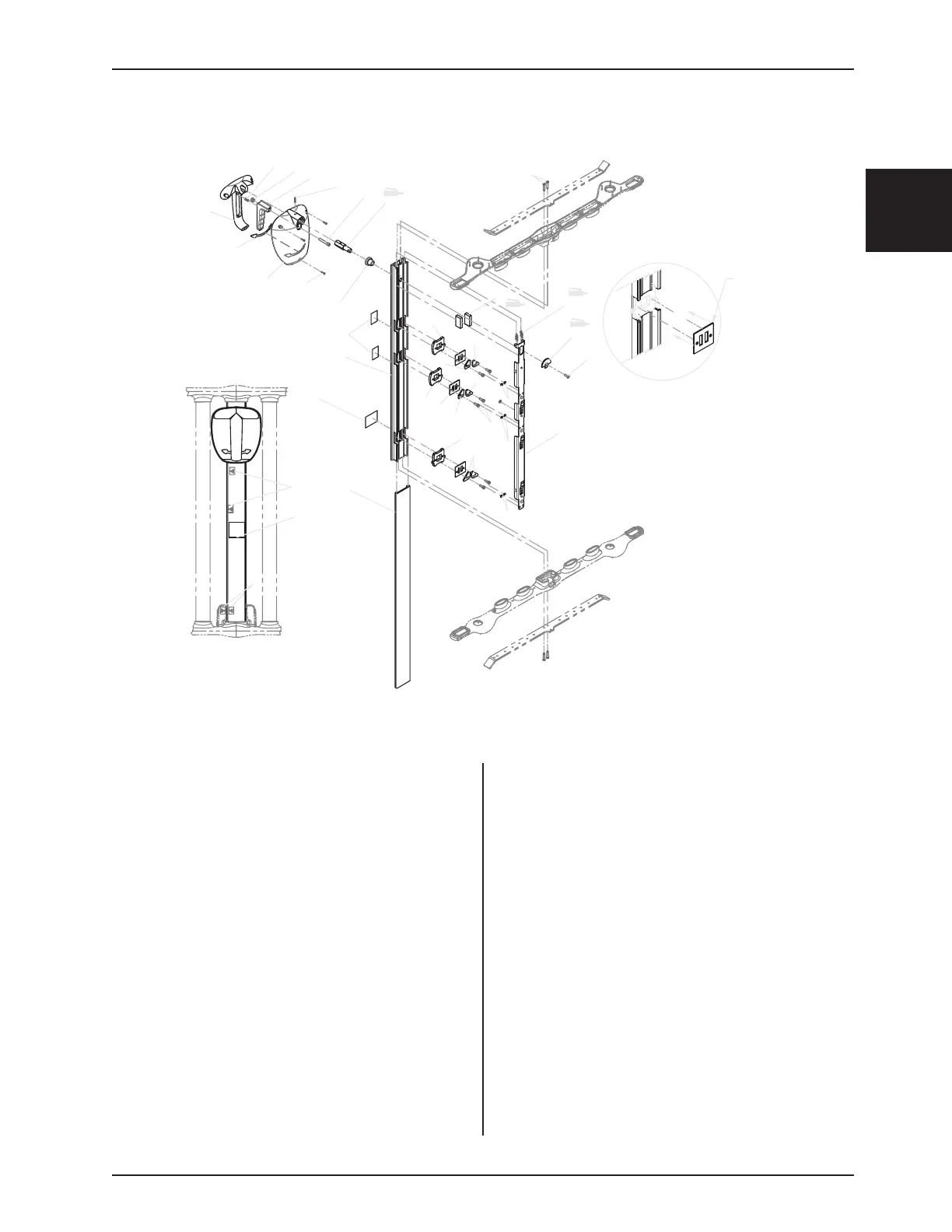

Colonne centrale sans arrêt automatique double à 23 cm
1
9
2
3
4
5
6
7,8
12
11
10
13
28
22
23
24
25
26
27
19,8
14
18,8
16
15,8
21
26
26
29
29
29
29
30
30
30
22
25
31
THE BURRS ON PART 19-0494
TOWARDS THE INSIDE OF
MUST BE ORIENTED
THE COLUMN.
T
HE TRIGGER (ITEM 4 AND 6) MUST COME
BACK TO ITS INITIAL POSITION EVERYTIME
T
O GARANTEE THE DOUBLE ACTION
MOVEMENT AND THE SAFETY.
T35
T45
T45
T35
OL190141-XXX Rev L (Référence seulement)
1 QP19-0529-09 Poignée 1
2 QRC9793 Ressort de compression 1
3 VE30A1N Contre-écrou hexagonal
en nylon 1
4 QP19-0054 Gâchette 1
5 VV60A1G20 Vis sans tête 1
6 VV10A1N40 Vis d’assemblage
à six pans creux 1
7 19-0806Z Arbre de poignée 1
8 M0019 Graisse OG2 de
Pétro-Canada 0,1 kg
9 QE71-0502 Étiquette de poignée
gauche / droite 1
10 QP19-0530-10 Protecteur de poignée 1
11 VV23A9A16 Vis taraudeuse à tête
cylindrique bombée 3
12 QPN-13-0159 Bague en nylon 1
13 19-0515P Colonne de blocage centrale 1
14 VVZ7A1E32 Vis taraudeuse à tête
cylindrique bombée 4
15 19-0807Z Came de poignée 1
16 VV31K0G20 Vis à métaux 1
18 19-0491Z Barre de poussée 2
19 QRE19-0500 Ressort, extérieur 2
21 19-0929 Plaque d’activation boulon 1
22 19-0793Z Butoir fixe tronqué 2
23 19-0494 Entretoise en nylon 3
24 19-0814Z Pivot de blocage 6
25 19-0517 Déblocage de verrou tronqué 2
26 19-0499 Déblocage de verrou 4
27 19-0792Z Butoir fixe 1
28 QP19-0519 Revêtement de la colonne 1
29 QE71-0503 Étiquette du côté de sûreté
à 66 cm 2
30 VW10A05 Rondelle 6
31 QE71-0624-XXX Étiquette « Sans arrêt
automatique double à 23 cm » 1
Article N
o
Dénomination Qté
de pièce de la pièce
Article N
o
Dénomination Qté
de pièce de la pièce
